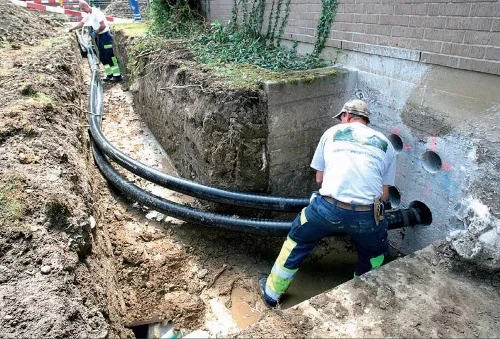

Как проводится монтаж труб Касафлекс

Трубы Касафлекс сняты с производства! Но вы можете приобрести необходимые комплектующие к ним.

Для проведения монтажа труб Касафлекс потребуется набор специально подобранных инструментов: паяльная лампа, ножовка, плоскогубцы, наждачная шлифовальная бумага и ещё ряд других. Также необходимо иметь в наличии и все подобранные по размеру элементы фитинга Касафлекс. С их помощью можно приступать к основному процессу работы, который включает в себя несколько последовательных этапов.

Для проведения монтажа труб Касафлекс потребуется набор специально подобранных инструментов: паяльная лампа, ножовка, плоскогубцы, наждачная шлифовальная бумага и ещё ряд других. Также необходимо иметь в наличии и все подобранные по размеру элементы фитинга. С их помощью можно приступать к основному процессу работы, который включает в себя несколько последовательных этапов.

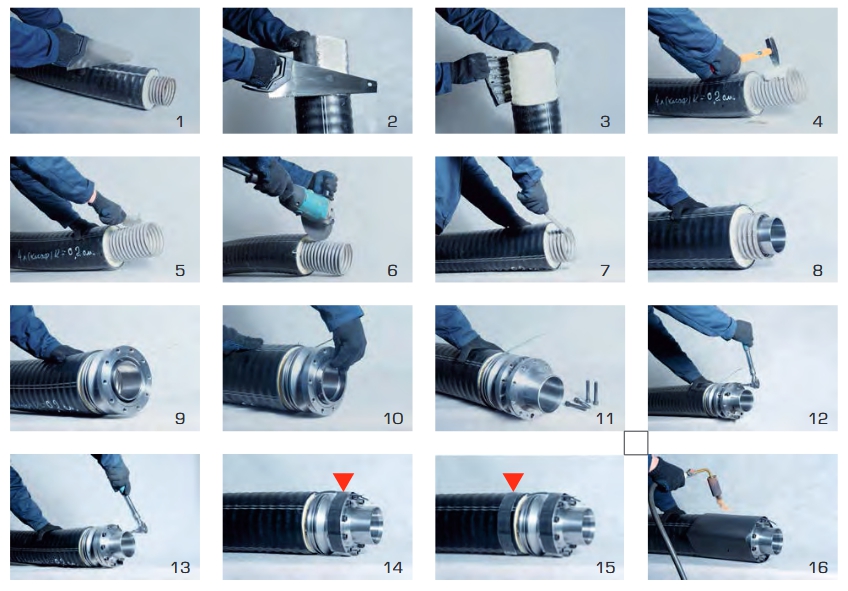

Этапы монтажа труб Касафлекс

1. выдержав расстояние не менее 200 мм относительно торцевого края сделать аккуратный надрез поверхностного, изоляционного слоя. Обязательное условие – глубина среза не должна быть больше 4-6 миллиметров. Если пренебречь этим правилом, то можно нарушить целостность сигнального кабеля;
2. после надреза путём использования ножа или ручной пилы нужный участок изоляции полностью удаляется. После этого она удаляется из полиэтилена;
3. извлечение с рабочей зоны теплоизолирующего материала – пенополиуретана. Предварительно с помощью инструмента будет необходимо отогнуть сигнальные провода;
4. оголённый участок трубы хорошо зачищается щёткой, имеющей жёсткую, металлическую щетину. При необходимости можно дополнительно использовать наждачную, шлифовальную бумагу;
5. выполнение манипуляции по обрезанию трубы на конкретном расстоянии (L) от торцевой части изоляционной оболочки. В обязательно порядке после этого с помощью напильнику удаляются шероховатости и заусенцы с края трубы;
6. путём умеренного физического усилия фланец заворачивается полностью до торца изоляции;
7. далее производиться вворачивание внутренней части фитинга. Торец гофрированной трубы при этом должен закрывать резьбу внутренней части фитинга;
8. основная часть фитинга надевается на трубу до максимального упора (без графитового кольца!). Путём плавного вращения фланца формируется нужный зазор между ним и фитингом. Он должен составить 0,5 мм. Только после исполнения этого требования фитинг снимается и надевается графитовое кольцо;
9. затягивание крепёжных болтов с максимальным усилием;
10. с помощью усадочных трубок производится изоляция белого и красного проводов;
11. в несколько слоёв окружность фитинга обматывается мастичной лентой.

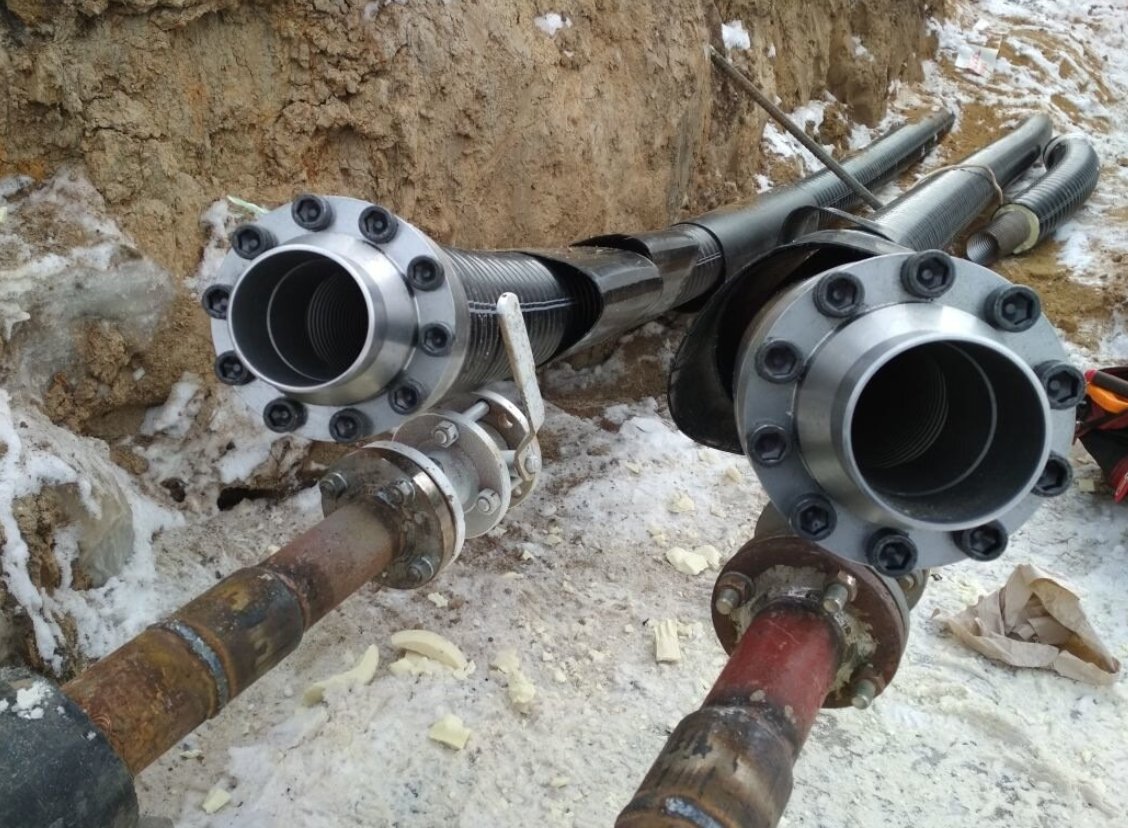

В завершении всего процесса монтажа трубы Касафлекс на муфту надевается лента для усадки с помощью паяльной лампы или фена. Монтаж окончен!

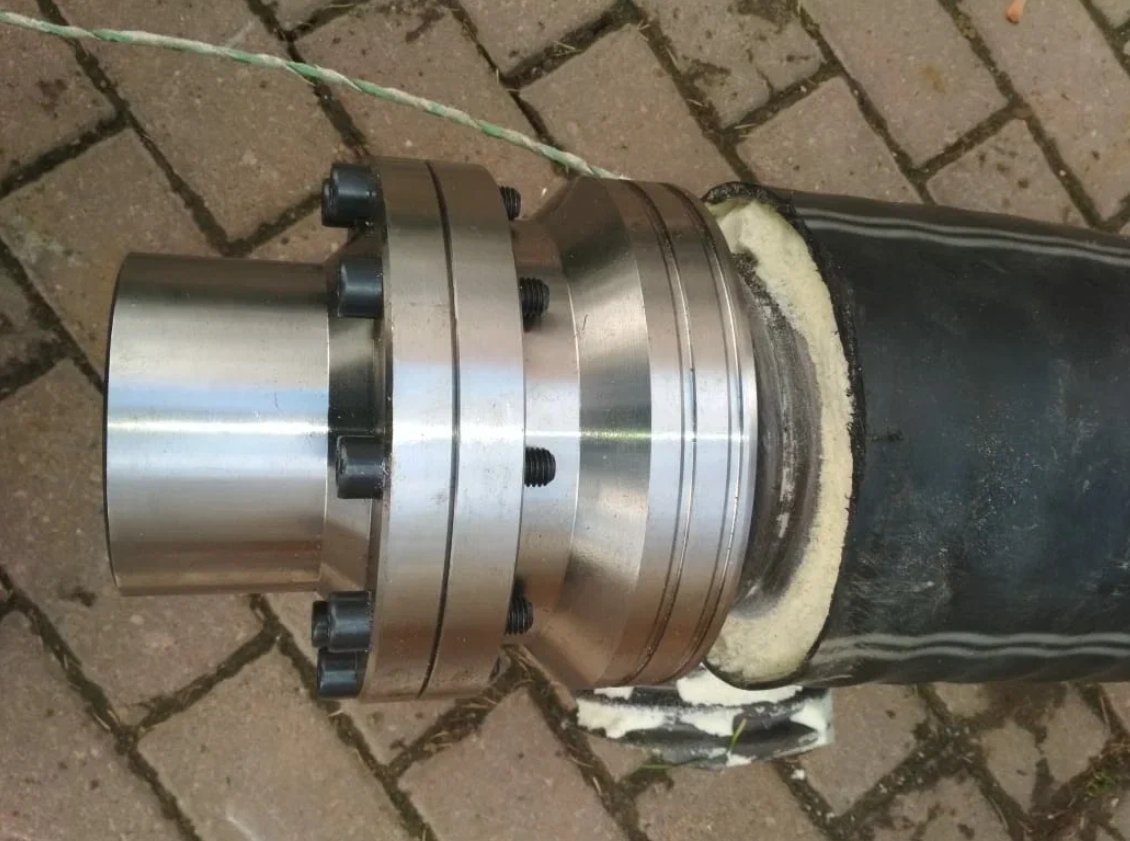

Цена монтажа фитингов Касафлекс

* Цены указаны без учета НДС. Минимальная стоимость выезда - 15 000 руб.

Обратитесь к специалистам компании ТК Флекс и мы осуществим полный монтаж труб Касафлекс быстро и качественно. Для региональных клиентов возможна организация выезда специалиста на объект в Вашем регионе. Выезд специалиста в пределах МКАД осуществляется бесплатно, за пределы - по договоренности.

Видео: монтаж фитинга Касафлекс
