Трубы Изопрофлекс-115А

Изопрофлекс 115А для тепловых сетей

Изопрофлекс 115А — гибкие армированные однотрубные теплоизолированные трубы для строительства и реконструкции систем теплоснабжения. Максимальное рабочее давление — 1,0 МПа. Расчётный температурный график производителя — 115/70 °C; максимальная рабочая температура +115 °C относится к установленным условиям применения, а фактический режим определяют проектом.

На этой странице представлено исполнение на 1,0 МПа. Для проекта с давлением до 1,6 МПа предусмотрена отдельная серия Изопрофлекс 115А/1,6 с другой системой соединений. Повышение давления нельзя обосновать только общим названием «115А».

Конструкция и область применения

Многослойная армированная напорная труба на основе PE-Xa окружена ППУ-теплоизоляцией и защитной полиэтиленовой оболочкой. Для 115А предусмотрены оранжевые идентификационные полосы на оболочке.

Трубы используют для централизованного и автономного теплоснабжения. Основной способ — бесканальная подземная прокладка; техническое описание также предусматривает проходные и непроходные каналы. Оно указывает укладку без устройства компенсаторов теплового расширения. Трассировку, вводы, переходы и остальные узлы выполняют по проекту; при изгибе соблюдают ограничения выбранного типоразмера.

Типоразмеры и фактические размеры 115А

Восемь исполнений каталога имеют коды от 50/100 до 160/225. Первое число — типоразмер напорной трубы, второе — типоразмер оболочки. Это не пара измеренных внутреннего и наружного диаметров. Для подбора используйте таблицу: d×s — наружный диаметр и стенка напорной трубы, D×e — наружный диаметр и стенка защитной оболочки.

Типоразмер	Напорная труба: d×s, мм	Оболочка: D×e, мм	Мин. радиус изгиба, м
50/100	47,6×3,6	103,0×2,2	0,9
63/110	58,5×4,0	115,0×2,4	0,9
75/125	69,5×4,6	130,0×2,6	1,0
90/145	84,0×6,0	150,0×2,7	1,1
110/160	101,0×6,5	165,0×2,9	1,2
125/180	116,0×6,8	185,0×3,0	1,2
140/200	127,0×7,1	201,0×3,1	1,4
160/225	144,0×7,5	226,0×3,2	1,6

Так, код 140/200 соответствует напорной трубе 127,0×7,1 мм и оболочке 201,0×3,1 мм. Таблица составлена по разделу 2.3 технического описания, редакция 01.2026. Пример полной маркировки для заказа: «Изопрофлекс-115А 140/200 Р 1,0 МПа».

Соединение пресс-фитингами с ПВ

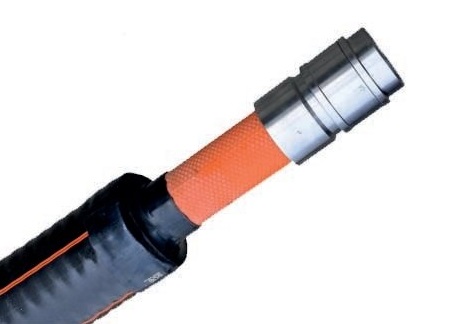

Для Изопрофлекс 115А на 1,0 МПа производитель предусматривает пресс-фитинги с полимерной втулкой (ПВ) и специальный гидравлический инструмент. В каталоге представлены пресс-фитинг с ПВ под сварку, пресс-муфта с ПВ и пресс-тройник с ПВ. Конкретный размер и состав комплекта проверяют для выбранной трубы.

Порядок монтажа описан в инструкции производителя по пресс-фитингам с ПВ. Эта инструкция относится к обычной 115А; для 115А/1,6 предусмотрены обжимные соединения. Не заменяйте систему фитингов по одному совпадению типоразмера.

Подбор и заказ в Москве и Московской области

Для комплектации передайте полную маркировку 115А, проектные температуру и давление, тепловую нагрузку или расход, длину трассы и отрезков, схему соединений и адрес доставки. По этим данным согласуют трубу, фитинги, инструмент и защиту теплоизоляции в узлах.

Выберите типоразмер в таблице товаров, укажите количество в метрах и добавьте позицию в корзину. После оформления менеджер подтвердит наличие, состав заказа, цену и доставку и подготовит счёт. Условия поставки по Москве и МО, а также в ЦФО и другие регионы России уточняют по адресу объекта.

Техническая документация

Техническое описание труб семейства Изопрофлекс-А, редакция 01.2026: раздел 2.3 и таблица 2.3 (PDF-страница 14); область применения — раздел 1.1. Подбор системы и монтаж ведут по документации конкретного исполнения и проекту.
