Комплект изоляции стыка для труб Изопрофлекс

Комплект изоляции стыка предназначен для восстановления теплоизоляционного слоя и защитной оболочки в месте соединения труб Изопрофлекс после монтажа соединительных элементов. Решение обеспечивает герметичность узла и сохранение теплотехнических характеристик трубопровода.

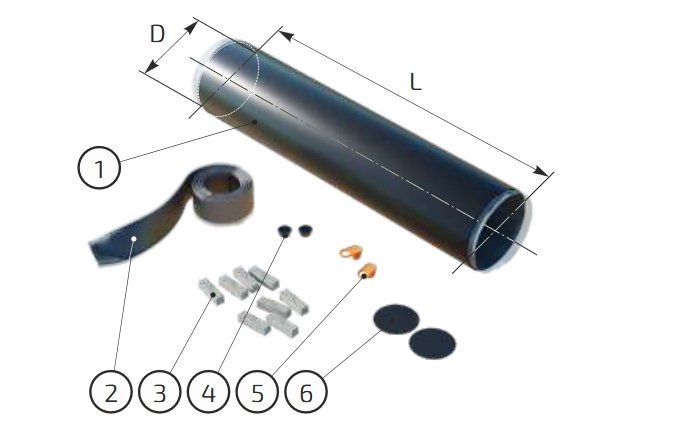

Состав комплекта:

1. муфта полиэтиленовая термоусаживаемая (1 шт)
2. лента адгезивная
3. центраторы (лента самоклеящаяся из вспененного полиэтилена) - 8 шт
4. пробка монтажная - 2 шт
5. пробка дренажная для стравливания воздуха - 2 шт
6. заплатка полиэтиленовая с клеевым слоем - 2 шт

Использование комплекта изоляции стыка

Комплект используется при строительстве и реконструкции тепловых сетей после выполнения пресс- или компрессионного соединения. Применяется при бесканальной подземной прокладке, а также в каналах и тепловых камерах.

• изоляция соединения после установки пресс-муфты;
• герметизация стыка после монтажа фитинга;
• восстановление защитной оболочки трубы;
• защита соединения от влаги и механических воздействий.

Функции комплекта

Комплект герметизации обеспечивает восстановление непрерывности теплоизоляции и защитной оболочки в зоне стыка. После монтажа формируется герметичный теплоизолированный узел, сопоставимый по характеристикам с заводским исполнением трубы.

Преимущества

• сохранение теплопотерь на расчетном уровне;
• защита от проникновения влаги и грунтовых вод;
• повышение долговечности соединения;
• совместимость со всеми типоразмерами труб Изопрофлекс;
• применение при бесканальной прокладке.

Подбор комплекта изоляции

Комплект изоляции стыка состоит из кожуха и двух термоусаживаемых рукавов. Дополнительно необходимо приобрести монтажную пену. Тип комплекта выбирается исходя из диаметра внешней оболочки соединяемой трубы и установленного соединительного элемента.

Таблица: Номенклатура и основные характеристики

Обозначение	D, мм	L, мм
Комплект для изоляции стыка 75x75 L=800	100	800
Комплект для изоляции стыка 90x90 L=800	110	800
Комплект для изоляции стыка 100x100 L=800	125	800
Комплект для изоляции стыка 110x110 L=800	130	800
Комплект для изоляции стыка 125x125 L=800	160	800
Комплект для изоляции стыка 145x145 L=800	180	800
Комплект для изоляции стыка 160х160 L=900	200	900
Комплект для изоляции стыка 180х180 L=900	225	900
Комплект для изоляции стыка 200х200 L=900	250	900
Комплект для изоляции стыка 225х225 L=900	270	900
Комплект для изоляции стыка 315x315 L=1300	355	1300
