Любой современный дом невозможно представить без водопровода. Строительство нового жилого здания или ремонт уже существующего не обходится без этапа прокладки водопровода. От того, как качественно это будет сделано, зависит, насколько система водоснабжения будет безопасной, надёжной и долговечной.

Нормативные документы прокладки подземного водопровода

Существуют документы, которые регламентируют прокладку водопроводов. Это СП 31.13330.2021 - свод правил о том, как производится монтаж труб водоснабжения. Документ разработали на основе СНиП 2.04.02-84 года советских времён с учётом изменившихся реалий и возникновением новых современных материалов.

Водопроводная вода, если она питьевая, должна соответствовать санитарно-гигиеническим нормам. Также санитарные сертификаты нужны для труб, из которых смонтирован водопровод, реагентов, подготавливающих воду для питья, уплотнителей. Для любого строения проекты водоснабжения и канализации необходимо разрабатывать одновременно(обязательно учитываются затраты воды). Выгоднее всего брать воду из ближайшего источника.

Линии водопровода по правилам обязаны быть закольцованы. Сети, заканчивающиеся тупиками, допускаются только в следующих случаях:

  • вода идёт на производство;
  • воду подают на хозяйственные и питьевые надобности, диаметр труб при этом не должен превышать 100 мм;
  • воду подают на противопожарную безопасность.

Недопустимо, чтобы в одной линии соединялись водопроводы с питьевой и не питьевой водой.

подземные водопроводные трубы

подземные водопроводные трубы - так видит изображение нейросеть neuro-holst.ru

Какие виды труб разрешено использовать для прокладки водопроводов

Для прокладки водопровода разрешено использовать следующие виды труб:

Прокладывать водопровод стальными трубами, которые уже были использованы, нельзя.

трубы для подземного водопровода

трубы для подземного водопровода - так видит изображение нейросеть neuro-holst.ru

Классификация параметров водопроводов

  1. Является ли сеть водоснабжения централизованной или вода подаётся из местного источника.
  2. На какие надобности подаётся вода:
  • для питья;
  • для хозяйственных надобностей;
  • для промышленности;
  • пожарные водопроводы.

3. Есть ли в наличии или отсутствуют стабилизаторы давления, зонирования, а также насосные станции и запасные(регулирующие) ёмкости.

4. Используется ли вода из водопровода повторно или нет.

5. Используется ли вода, уже бывшая в употреблении, в технологических процессах, при поливе, или нет.

Классификация по уровню водообеспеченности

Централизованные линии водоснабжения подразделяются на несколько категорий по уровню водообеспеченности:

  • 1-я категория. Сюда входят линии водопроводов, которые рассчитаны на количество жителей более 50 тысяч человек. В линиях водоснабжения этой сферы можно снизить снабжение водой на хозяйственно-питьевые потребности на 30% и лишь на трое суток, а в промышленности - до границы, которая заложена в график для аварийных ситуаций. Ниже этих показателей снизить снабжение водой разрешается на время, которое потребуется на выключение вышедшего из строя оборудования и запуск резервного, но только на 10 минут.
  • 2-я категория(водопроводы, которые обслуживают от 5 до 50 тысяч человек). Уменьшение снабжения водой на те же параметры допускается здесь уже до 10 суток. Отключать подачу воды или ещё больше снижать её разрешается для ремонта или переключения оборудования, но лишь на 6 часов.
  • 3-я категория. Сюда входят водопроводы, рассчитанные на менее 5 тысяч жителей. Снижать снабжение водой на те же параметры, как и для первой сферы, здесь можно только на 15 суток. Делать интервал в снабжении водой или ещё больше уменьшать её можно на 24 часа.

Напор воды в водопроводе

В нормативных документах предусмотрен минимум давления воды в сетях водоснабжения. Для одноэтажного здания это 10 метров. Если постройка многоэтажная, то на каждый этаж к этому минимуму добавляется ещё 4 метра. В те периоды, когда воды тратится минимальное количество, допускается снижение напора до 3 метров на каждый этаж, исключая первый.

На водопроводах предусматривается установка:

  • поворотной запорной арматуры, чтобы можно было отключить аварийные участки для ремонта;
  • компенсаторов, которые помогают защищать трубы от деформации;
  • воздушных клапанов;
  • редукторов давления;
  • аппаратов, компенсирующих гидроудары и высокий напор воды при неисправных редукторах.

При монтаже системы водопровода необходимо соблюдать наклон - не менее 0,001. Если местность плоская, разрешается уменьшить его до 0,0005.

подзесный водопровод

подзесный водопровод - так видит изображение нейросеть neuro-holst.ru

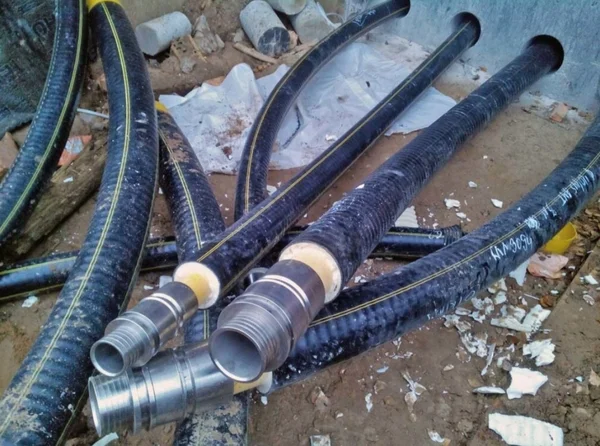

Правила прокладки водопроводов

Водопроводы, подающие воду на хозяйственные и питьевые надобности, должны монтироваться из труб, имеющих санитарно-гигиенические сертификаты. Сами же схемы водоснабжения обязаны соответствовать следующим правилам:

  • Прокладывать трубы для водоснабжения на присоединении к водопроводу, который ведёт воду без насоса от высоко расположенного источника, желательно бестраншейным методом при помощи прокола.
  • Когда водопровод проходит под водой или при высоком уровне грунтовых вод, трубы из полимера, стали и ВЧШГ (высококачественный чугун с шаровидным графитом) нужно обязательно проверить на всплытие.
  • Трубы, изготовленные из стали и ВЧШГ нуждаются в защите от коррозии.
  • Если водопровод проходит в вечномёрзлых почвах, его необходимо защитить от промерзания.
  • Сколько систем водопроводов располагать на район, определяют при помощи планов застройки.
  • Если вода подаётся только по одной линии и из одного источника, обязательно должны быть предусмотрены резервные ёмкости, которые будут обеспечивать людей водой при аварийных ситуациях или ремонте водопровода.
  • Если линия водопровода только одна, участок ремонта должен равняться 3 км. При двух и более линиях - 5 км.
  • Нельзя использовать для прокладки нового водопровода стальные трубы, снятые со старого.
  • При монтаже водопровод с холодной водой своими силами, трубы необходимо изолировать материалами с низкой теплопроводностью. Это нужно для уменьшения конденсата, из-за которого образуется коррозия, что значительно сокращает срок службы стальных труб и других строительных конструкций.
  • Стояки горячего водоснабжения и соединяющие их трубы(розливы) тоже должны быть изолированы, но уже с другой целью - для уменьшения потерь тепла.
  • Централизованное горячее водоснабжение(ГВС) обязано быть замкнуто в кольцо. В такой системе постоянно нужна циркуляция воды. Для водоснабжения с горячей водой местного характера это не обязательно.
  • В системе ГВС можно соединять перемычками от трёх до семи стояков. При этом один из стояков в этой группе должен быть циркуляционным и воду из него не берут.
  • Если технические условия разрешают перерывы в подаче воды, а число пожарных кранов в сооружении не больше 12, внутренний водопровод можно сделать тупиковым.
  • Кольцевой внутренний водопровод обязан иметь не менее двух вводов. Также как минимум два ввода должно быть в жилых многоквартирных домах(400 и более квартир), в театрах, клубах, кинотеатрах, рассчитанных на 300 и более человек, и в любых зданиях с 12 или большим числом пожарных кранов.
  • Обратным клапаном должен быть оборудован каждый ввод со счётчиками воды.
  • В водопроводе с горячей и холодной водой горячая прокладывается выше, чтобы холодная от неё не нагревалась.
  • Если в здании температура окружающей среды падает ниже +2 градусов, трубопровод нуждается в теплоизоляции и тепловом сопровождении.
  • Пожарный водопровод обязан быть сделан из металлической, но не чугунной, трубы.
  • Если трубопровод проходит под землёй, его надо проводить на 0,5 м. ниже уровня замерзания. Если водопровод ведут вместе с канализацией по одному тоннелю, трубы с водой обязательно монтируют выше, чем сточные, чтобы при аварии не допустить загрязнения воды, предназначенной для питья.
  • Если водопровод проектируется на проблемном грунте, желательно выбрать надземную прокладку. В помещениях трубы прокладывают выше уровня пола, а также в подвалах, не пропускающих воду, с возможностью дренажа при утечках.
  • Если водопровод прокладывают на засолённой почве и используют для этого стальные трубы, обязательна должна быть антикоррозийная защита.
подземная прокладка водопровода

подземная прокладка водопровода - так видит изображение нейросеть neuro-holst.ru

Также следует следить, чтобы запорная арматура, которая предотвращает гидроудары, могла открываться-закрываться ровно и без рывков. Если водопровод подземный, запорная и регулирующая арматура располагается в колодцах. В случаях, когда это обосновано технически и экономически, разрешается прокладывать водопровод поверхностным методом - над землёй, или с иными коммуникациями в тоннелях.

Прокладка водопроводах в засоленных и просадочных почвах

При прокладке линии водопровода в засоленных, просадочных и набухающих почвах трубы могут просесть из-за недостаточной несущей способности грунта. Система водоснабжения при этом может пострадать. Чтобы этого избежать:

  • трубопровод должен быть достаточно гибким, чтобы иметь способность деформироваться без потери герметичности;
  • необходимо контролировать утечки воды;
  • нужно предусмотреть слив воды от утечек в ливнёвку или складки рельефа;
  • должно быть предусмотрено быстрое устранение протечек.

Защита системы водопровода от гидравлических ударов

Чтобы защитить систему водопровода от гидравлических ударов, применяют следующие методы:

  • Для выравнивания напора и удаления воздушных пузырей из системы устанавливают воздушные клапаны.
  • Если на линиях стоят водяные насосы, должны быть и обратные клапаны, которые обеспечат движение воды только в одном направлении.
  • Также такие клапаны ставят для рассечения линий с небольшим статическим давлением.
  • На водопроводах, оборудованных напорными насосами, монтируют демпферы(гасители гидроударов).

Основные правила и этапы проведения линии водопроводовов

Требование к материалам

Поскольку водопровод будет подавать воду для хозяйственных надобностей, а также для питья, трубы, из которых он будет смонтирован, должны быть сделаны из экологичных материалов, чтобы гарантировать чистоту и прозрачность воды. Кроме того, покрытие труб должно быть гладкими, выдерживать перепады давление высоких и низких температур, обладать устойчивостью к коррозии.

В наше время всё реже используют металлические трубы. Предпочтение отдают пластиковым. Трубы из этого материала лучше укладываются в землю, доступны по цене, не подвергаются коррозии, к ним легко найти комплектующие. Также для сети водопроводов применяют трубы из полиэтилена низкого давления. Несмотря на название, они выдерживают до 10 атмосфер. Минусы этого материала в том, что он плохо переносит минусовые температуры, поэтому водопровод потребуется хорошо утеплить. А вот трубы из полипропилена хорошо переносят холод, поэтому их с успехом используют в северных регионах. Также для прокладки водопровода применяют металлопластиковые трубы.

гибкие подземные трубы для водопровода

гибкие подземные трубы для водопровода - так видит изображение нейросеть neuro-holst.ru

Предварительные работы

Перед тем, как приступить непосредственно к прокладке водопровода, необходимо подготовиться.

  1. Убедитесь, что у вас имеются все нужные для работы материалы и инструменты.
  2. Затем расчистите место будущего водопровода от мешающих предметов(камней или деревьев).
  3. Теперь пришло время проложить траншею. Её необходимо освободить от корней кустов. Дно траншеи присыпают грунтовой подушкой, которая обеспечит надёжную фиксацию труб и убережёт их от повреждений. Её можно сформировать из щебня или песка, уложив их слоем в 10-20 см.

Укладка труб

В подготовленную траншею укладывают трубы, не забывая следить за высотой трубопровода и уклоном. Если трубы у вас металлические, не забудьте про антикоррозийные средства.

Предварительные испытания водопровода

После этого нужно проверить работу водопровода. Для этого в него подают воду и следят, чтобы не было протечек, а также проверяют правильность подключения сантехники.

Засыпание траншеи

После проверки водопровода траншею закрывают. Вначале засыпают её слоем песка, затем ставят крышки на колодцы, и, наконец, укрывают траншею землёй.

Следуйте этим несложным правилам, и линия водоснабжения в вашем доме будет надёжной и безопасной.

Способы подземной прокладки водопроводов

Существует два основных метода прокладки труб для водопровода. Они имеют разные характеристики и применяются в различных ситуациях.

укладка труб в траншею

укладка труб в траншею - так видит изображение нейросеть neuro-holst.ru

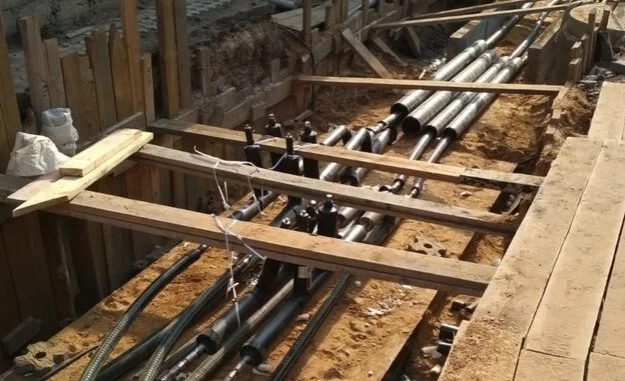

Прокладка труб траншейным способом

Прокладка труб траншейным способом - достаточно простой метод, всего-то нужно выкопать траншею и уложить в неё трубы в правильном направлении. Копать можно вручную, хотя это очень трудоёмко. Применение спецтехники существенно облегчит вам работу, но стоить это будет достаточно дорого.

Глубину траншеи определяют, исходя из глубины промерзания почвы в вашем районе. Эту величину можно найти в соответствующих таблицах. Чаще всего она варьируется в пределах от 1,2 до 1,6 метров. Траншею желательно делать хотя бы на 20 сантиметров глубже. Если грунт рыхлый, эту величину нужно увеличить в два раза.

Ширина траншеи должна быть 70-90 см. Переходим непосредственно к прокладке труб этим способом:

  1. Копаем траншею нужного размера и длинны.
  2. Укрепляем её.
  3. Подсыпаем 10 см. песка или щебня - делаем амортизирующую подушку.
  4. Укладываем трубы и собираем трубопровод.
  5. Сверху вначале насыпаем слой щебня или песка(на 5 см. выше самой верхней части водопровода).
  6. Затем выкладываем слой плитки, битого кирпича или черепицы.
  7. Сверху всё застилаем в один слой красной плёнкой из полиэтилена.
  8. И, наконец, засыпаем траншею землёй.

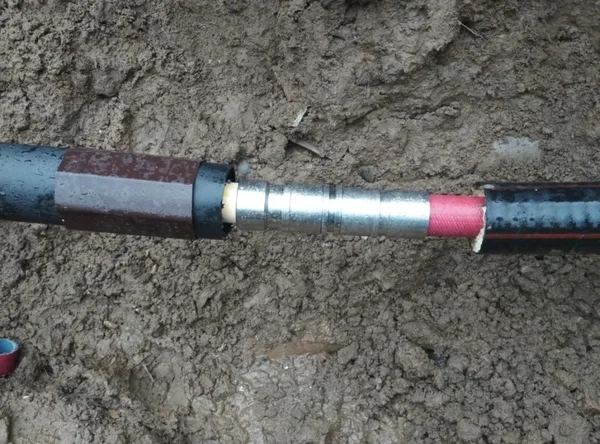

Прокладка труб бестраншейным способом

Для прокладки труб бестраншейным способом потребуется специальное оборудование (лазерный уровень, гидравлический домкрат). Сам метод заключается в замене старых труб новыми или, если они не сохранились, прокалывании почвы. Если старый трубопровод в приемлемом состоянии, новый прокладывают внутри него. Прокалывание происходит следующим образом:

  1. Вначале точно определяют, как будет проходить водопровод. На противоположных его концах необходимо выкопать по котловану.
  2. При помощи лазерного уровня определяются с направлением и устанавливают оборудование для бурения.
  3. Устройство самостоятельно выкапывает место под трубы. Затем оно фиксирует прокол и монтирует стальную оболочку.
  4. Через эту оболочку проталкиваются трубы.
  5. Трубы подключаются к системе, водопровод тестируется.

Утепление труб

При невозможности сделать траншею нужной глубины, обязательно используйте утепление труб.

Хороший утеплитель должен обладать следующими качествами:

  • быть долговечным;
  • не подвергаться воздействию влаги;
  • качественно сохранять трубы от замерзания;
  • не привлекать грызунов;
  • быть прочным.

Вот самые основные способы утепления:

  • Трубы водопровода обматывают утеплителем, изготовленным из пенополиуретана.
  • Вокруг трубопровода формируют защитный кожух из полибетона, заливая этим составом трубы в траншее.
  • Водопровод прокладывают методом в футляре, когда одни трубы укладываются в другие, большего диаметра, чтобы образовалась прослойка из воздуха.
  • Трубы обматывают нагревательным кабелем.
  • Повышают давление в трубопроводе, поскольку жидкость под высоким давлением не замерзает. Этот способ используют достаточно редко.

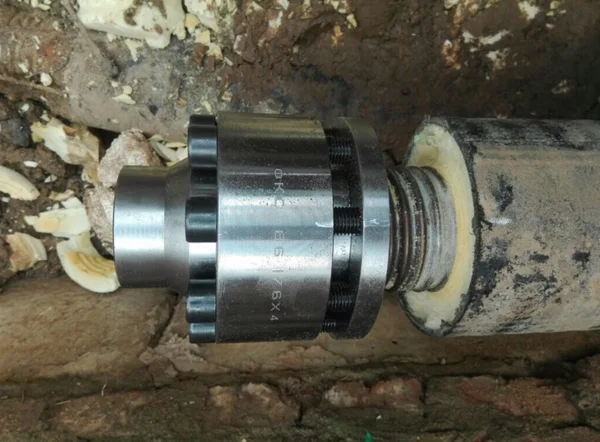

подземные трубы Касафлекс

подземные трубы Касафлекс

Покупайте готовые незамерзающие водопроводы Изопрофлекс и Касафлекс в компании ТК Флекс. Полимерные трубы Изопрофлекс предназначены для прокладки горячего, холодного водоснабжения и для подачи питьевой воды. Эти современные гибкие трубы гораздо долговечнее стальных: они прослужат вам более 50-ти лет. Мы доставим трубы по нужному адресу, используем для их монтажа только профессиональные инструменты, комплектующие непосредственно от завода и оригинальные фитинги. Специалисты, работающие в наших монтажных бригадах, проходят обязательную профессиональную подготовку, что подтверждается их аттестацией в специализированных центрах. При обращении в компанию ТК Флекс вы получите квалифицированную помощь в разработке проекта сетей водоснабжения.
