Способы соединения пластиковых и полимерных труб

Способ соединения выбирают по конкретной трубе и условиям работы, а не по общему слову «пластик». Одинаковый наружный диаметр ещё не означает совместимость: важны материал напорной трубы, толщина стенки, армирование, температура, давление и конструкция фитинга.

Для теплотрассы или водопровода в Москве и Московской области заранее уточняют также доступ к стыкам, возможность работы инструментом и защиту узла в грунте. Ниже — сравнение методов и порядок проверки комплекта перед заказом. Режимы монтажа берут из инструкции выбранной системы.

Содержание:

• Как выбрать соединение: таблица по материалам
• Соединения полиэтиленовых труб
• Соединения труб ПВХ
• PE-X и фитинги семейства Изопрофлекс
• Соединения полипропиленовых труб
• Соединения металлополимерных труб
• Проверка узла и подбор комплекта

Как выбрать соединение для трубы

Сначала прочитайте маркировку трубы и определите её назначение. Затем найдите совместимый фитинг и инструкцию, где указаны допустимые размеры, среда, режим работы и монтажный инструмент. Фитинг не обязан быть изготовлен из того же материала, что и труба: металлические переходы и комбинированные узлы предусмотрены во многих системах.

Труба или система	Какие методы рассматривают	Что нельзя переносить автоматически
Напорные трубы ПЭ	Сварка нагретым инструментом встык, детали с закладными нагревателями, разрешённые механические и фланцевые узлы	Один режим сварки для любых марок, размеров и толщин стенки
PP-R	Раструбная полифузионная сварка совместимых труб и фитингов; предусмотренные системой переходы к резьбе или фланцу	Правило «малый диаметр всегда соединяют без сварочного оборудования»
PE-X, PE-RT и армированные изделия	Механические соединения, допущенные изготовителем конкретной системы	Обычную сварку ПЭ или бытовой фитинг только по сходству материала
Металлополимерные трубы	Совместимые прессовые, обжимные или иные предусмотренные системой фитинги	Одинаковый профиль пресс-губок, возможность разборки и скрытой установки для всех изделий
Системы ПВХ	Раструб с уплотнительным кольцом либо клеевое соединение — по конструкции изделия	Смазку, клей, величину отвода из раструба и время выдержки из инструкции другой системы

Разъёмность и доступность проверяют отдельно. Гайка или фланец могут образовывать разборный участок, тогда как соединение самой трубы с фитингом остаётся неразборным. Возможность спрятать узел в конструкцию или грунт должна быть предусмотрена проектом и документацией системы.

Предизолированная труба имеет напорную часть, теплоизоляцию и наружную оболочку. При подборе соединения учитывают каждую из этих частей.

Соединения полиэтиленовых труб

Для подходящих напорных труб ПЭ применяют в том числе стыковую сварку и детали с закладными нагревателями. Само наличие рабочего давления не является причиной отказаться от стыковой сварки. Пригодность узла определяется совместимостью изделий, расчётным режимом и соблюдением технологии.

• Сварка встык: торцы готовят и выравнивают, нагревают, соединяют и выдерживают до охлаждения по установленному режиму. Допустимые сочетания материалов и стенок проверяют до начала работ.
• Электросварной фитинг: подготавливают наружную поверхность трубы в зоне соединения, удаляют окисленный слой предусмотренным инструментом, выполняют очистку и фиксацию. Параметры сварки и охлаждения задаёт инструкция фитинга. Зачистка уже готового шва не заменяет эту подготовку.
• Механический или фланцевый переход: проверяют размер, удержание трубы, уплотнение, рабочий режим и требования к доступу. Фланец не означает, что любой пластиковый торец можно непосредственно приварить к металлу.

Сварку обычного ПЭ не распространяют на PE-X, многослойную армированную трубу или её защитную оболочку. Подробная последовательность для одной из напорных систем приведена в инструкциях ПОЛИПЛАСТИК; её параметры не являются универсальными для всех труб.

Соединения труб ПВХ

У раструба с эластомерным кольцом и у клеевого раструба разные конструкции и подготовка. Для первого проверяют кольцо, разрешённую смазку и глубину установки. Отводить трубу назад на произвольное расстояние или добавлять ещё одно уплотнение без инструкции нельзя.

Для клеевой системы подбирают состав и очиститель, предназначенные для данного материала и среды. PVC-U и PVC-C не считают одним изделием. Подготовку поверхности, способ сборки, допустимость поворота деталей и выдержку до перемещения или испытания определяет производитель. Быстрое схватывание не означает готовность к подаче давления.

Например, инструкция GF ProJoint для PVC-U различает сборку и выдержку до гидравлического испытания. Её нельзя заменять советом «любой клей высыхает за несколько секунд», а условия одной клеевой системы переносить на все горячие и холодные трубопроводы.

PE-X и соединения семейства Изопрофлекс

Для PE-X используют соединения, разрешённые производителем трубы и фитинга. Наличие расширителя, гайки или пресс-инструмента само по себе не определяет правильный способ монтажа. Сверяют полный размер трубы, состав узла, уплотнительные элементы и оснастку.

У семейства Изопрофлекс нельзя выбирать соединитель только по слову «полиэтилен». Например, у 75А напорная труба имеет армированную конструкцию с внутренним слоем PE-RT, а метод монтажа задаёт документация этой системы.

Исполнение	Соединения по документации производителя	Что проверить перед заказом
Базовый Изопрофлекс 95 · 0,6 МПа	Прессовые изделия базовой системы и предусмотренные компрессионные исполнения	Соответствие напорной трубе, толщину стенки, переход к стали или резьбе и состав комплекта
75А, Изопрофлекс-А/95А, 115А	Пресс-фитинги с полимерной втулкой для перечисленных в документации размеров	Точную серию, размер, полимерную втулку, гильзу и гидравлическую оснастку
115А/1,6 и исключение А 225/315	Обжимные узлы по соответствующему разделу технического описания	Это обжим гидравлическим инструментом, а не бытовая компрессионная гайка
Тандем и Квадрига	Подбор совместимых деталей для каждой напорной ветви	Размеры и режим каждой ветви; число труб в оболочке не делает все фитинги одинаковыми

Основание для подбора — техническое описание базовой системы и описание семейства А. Таблица не заменяет проверку конкретного артикула.

В каталоге отдельно представлены пресс-фитинги с ПВ, компрессионные фитинги и обжимные фитинги. Эти названия относятся к разным узлам и не означают взаимозаменяемость.

Герметичное соединение напорной части и восстановление теплоизоляции с наружной оболочкой — отдельные этапы работ.

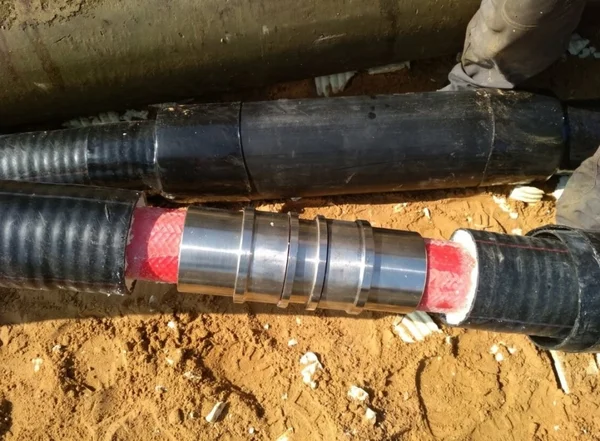

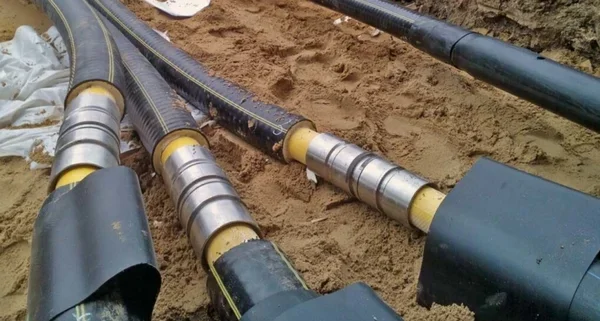

На снимке узлы до завершения защиты. Такой вид стыка не является образцом готового к засыпке трубопровода.

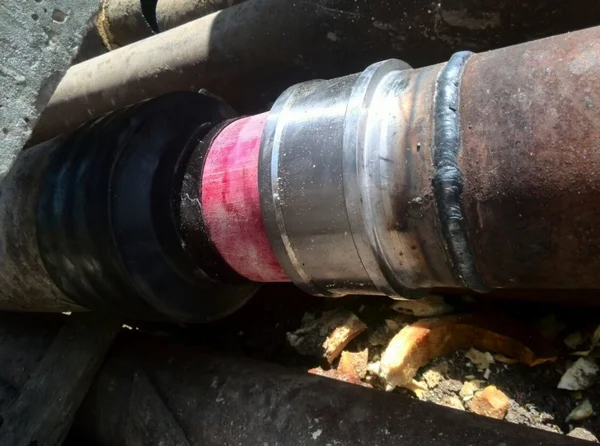

Переход к металлической трубе

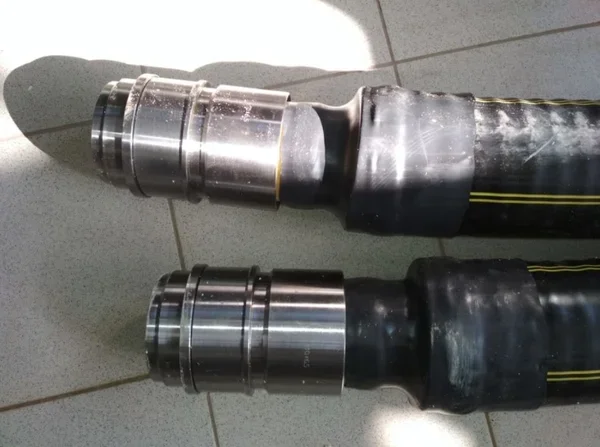

Для соответствующих фитингов Изопрофлекс под сварку металлический патрубок приваривают до установки фитинга на полимерную трубу, затем дают узлу остыть. Это исключает выполнение такой сварки рядом с уже установленной напорной трубой вопреки инструкции. Подготовку, запрессовку и защиту конца выполняют по документу выбранного изделия, например инструкции пресс-фитинга с ПВ.

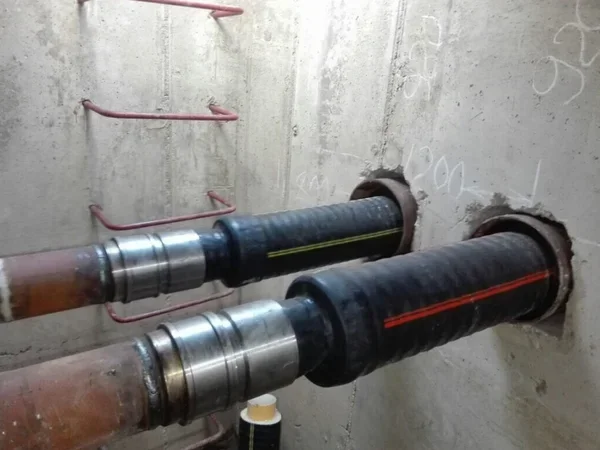

Фотография показывает узел, но не подтверждает последовательность его сборки. Порядок сварочных работ проверяют по инструкции.

Касафлекс — отдельная система: у неё металлическая напорная труба. Её не относят к PE-X и не соединяют по инструкции полимерного Изопрофлекса. Подбирают собственные соединительные детали и документацию Касафлекс.

Соединения полипропиленовых труб

Для совместимых труб и фитингов PP-R распространена раструбная полифузионная сварка. К металлической арматуре переходят предусмотренными системой комбинированными деталями. Возможность другого метода проверяют по документации изделия.

Нельзя назначать способ и инструмент только по одному порогу диаметра. Важны материал, конструкция стенки, необходимость подготовки армированного слоя, размеры и требования производителя. Температуру нагревателя, длительность операций, глубину установки и охлаждение берут из инструкции. Насадки очищают разрешённым способом без повреждения покрытия.

Соединения металлополимерных труб

В распространённых металлополимерных трубах полимерные слои сочетаются с алюминиевым слоем. Их не соединяют обычной сваркой, применяемой для однородного ПЭ. Подбирают фитинг для указанной конструкции и размера трубы.

• Обжим с гайкой: соблюдают порядок сборки и затяжки. Требования к обслуживанию и доступу проверяют по системе; закрывать обслуживаемое соединение без доступа нельзя.
• Прессовое соединение: проверяют размер, подготовку торца, уплотнения, профиль губок, инструмент и полноту установки. Допустимость повторного обжатия или скрытой прокладки не выводят из одного слова «пресс».
• Самофиксирующийся фитинг: его разборность, инструмент и условия применения определяет конкретная конструкция. Не каждый такой фитинг можно разобрать и использовать повторно.

Узел не должен использоваться для принудительного выравнивания труб. Перед скрытием проводят предусмотренный контроль; последующую защиту и доступность соединения определяют проект и документация системы. Давление «до 10 бар» не является общим допуском для всех перечисленных изделий.

Почему нет универсального соединения и что проверить перед заказом

Червячный хомут, шланговая муфта и клей не образуют универсального соединения напорных полимерных труб. Если материал или размер неизвестен, сначала устанавливают характеристики трубы. Неподтверждённый комплект не собирают по внешнему сходству деталей.

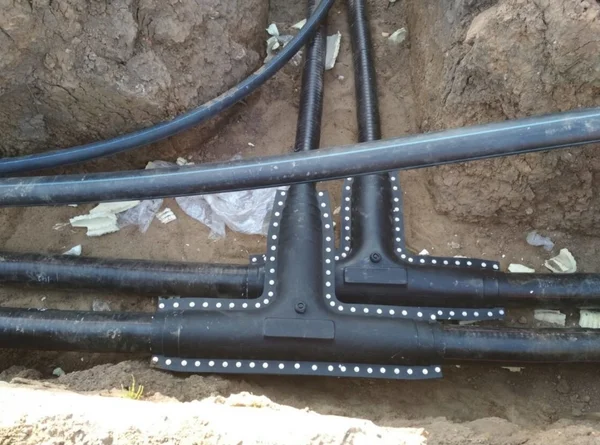

Наружный кожух защищает узел; он не заменяет соединительные детали напорной части.

Перед монтажом и приёмкой проверьте:

1. Маркировку и состояние трубы, полное обозначение фитинга, совместимость всех уплотнений и деталей комплекта.
2. Назначение линии, среду, расчётные температуру и давление, требования к питьевой воде, если она транспортируется.
3. Инструкцию, инструмент и оснастку; место для выполнения работ без перекоса и недопустимой нагрузки на стык.
4. Подготовку поверхности и торцов, положение деталей и необходимые выдержки по технологии.
5. Программу испытаний и критерии приёмки. Проверка «подали воду, течи не видно» её не заменяет.
6. Защиту соединения, восстановление изоляции и оболочки, доступ к обслуживаемым элементам. Общие этапы разобраны в статье о подземной прокладке водопровода.

Для подбора передайте серию, фотографию маркировки, полный размер напорной трубы и оболочки, назначение линии, рабочий режим и требуемый переход. Для Тандема или Квадриги укажите каждую ветвь; для заказа комплекта — также муфты, тройники, концевую защиту и изоляцию стыков.

В каталоге выбирают товары и количества, собирают корзину и оформляют заказ. Менеджер уточняет совместимость, состав комплекта и поставку, затем выставляет счёт. Цены и наличие конкретных позиций проверяют в актуальном каталоге и при подтверждении заказа.

На баннере представлены два семейства. Показатель до 160 °C относится к соответствующим изделиям Касафлекс и не задаёт режим всех труб Изопрофлекс.
