Монтаж теплотрасс

Теплотрассы представляют собой инженерные коммуникации по доставке тепла от источника к потребителю, а от качества проектирования и монтажа теплотрасс зависит непрерывность технологических процессов на предприятиях или надежность теплоснабжения в жилищно-коммунальной сфере.

Компания ТК ФЛЕКС оказывает полный комплекс услуг по проектированию, комплектованию и монтажу водяных, паровых и комбинированных тепловых сетей любой производительности и назначения. Профессиональный опыт наших инженеров гарантирует качество будущей теплотрассы, а надежность и долговечность труб Изопрофлекс и Касафлекс подтверждены годами безаварийной эксплуатации.

Мы доставим трубы до места, при монтаже используем профессиональный инструмент и работаем только с оригинальными фитингами и комплектующими напрямую от завода. Монтажные бригады прошли необходимую профессиональную подготовку, что подтверждается аттестацией сотрудников в лицензированных центрах.

монтаж теплотрасс

Проектирование теплотрасс

Этап эскизного и рабочего проектирования тепловых сетей выполняется перед началом монтажа и представляет собой цикл инженерных работ, итогом которого выступает комплект рабочих чертежей теплотрассы и полная смета выполняемых работ со спецификацией необходимых материалов и комплектующих.

Этапы проектирования

  • составление технического задания на проектирование и согласование его с заказчиком проекта;
  • разработка эскизных схем тепловой сети, подбор материалов и гидравлические расчеты будущей теплотрассы;
  • окончательный расчет параметров системы, подбор необходимых фитингов и комплектующих, а также определение необходимого перечня монтажного оборудования;
  • разработка рабочего проекта, составление сметы и спецификации на материалы и комплектующие.

После окончания проектных работ заказчик подписывает необходимые документы и утверждает разработанный план монтажных работ.

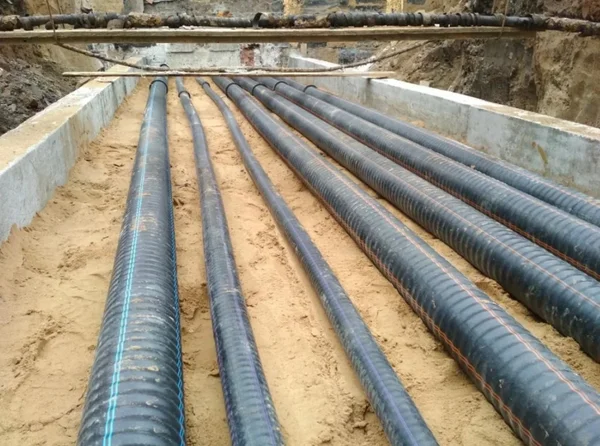

прокладка труб в канале
прокладка труб в канале

Варианты прокладки трубопроводов

Все существующие тепловые сети имеют три основных варианта прокладки трубопроводов, каждый из которых имеет свои преимущества и недостатки:

  • канальная прокладка тепловых сетей подразумевает обустройство в вырытой траншее специальных лотков или каналов для укладки труб, которые предохраняют теплотрассу от механических повреждений, снижают потери тепла и защищают коммуникации от грунтовых вод. К недостаткам данного вида монтажа тепловых сетей относится большой объем земляных работ, что часто служит серьезным препятствием в условиях городской застройки;
  • монтаж тепловых сетей бесканальным способом выполняется в обычных грунтах естественной влажности и регламентируется СП 315.1325800.2017 - Тепловые сети бесканальной прокладки. К достоинствам данного способа прокладки труб относится сохранение наружного ландшафта, что часто служит главным фактором в пользу выбора данного метода монтажа;
  • надземный способ прокладки тепловых сетей чаще всего используется в промышленной застройке, за пределами населенных пунктов или в случаях, когда высокий уровень грунтовых вод исключает другие способы монтажа инженерных коммуникаций. Трубопроводы надземных теплотрасс размещаются на специальных металлических или бетонных мачтах, опорах или эстакадах.

К достоинствам надземного способа монтажа наружной теплотрассы относятся минимальный объем земляных работ, открытость для визуального осмотра и небольшие затраты на диагностику, ремонт или реконструкцию тепловой сети.

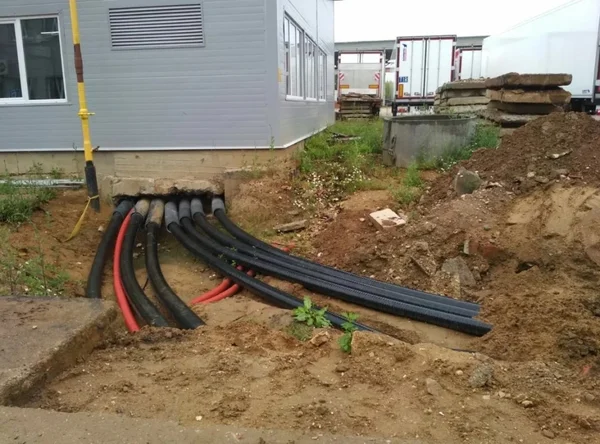

прокладка труб без канала
прокладка труб без канала

Трубы для монтажа теплотрассы

Трубопроводы Изопрофлекс и Касафлекс относятся к самым современным, надежным и долговечным видам трубной продукции, для монтажа которых была разработана линейка фитингов. Применение фитингов устраняет проблему надежности соединений, которая служит основной причиной аварий и повреждения тепловых сетей.

Цена монтажа теплотрассы Изопрофлекс и Касафлекс

Скачать прайс на трубы Изопрофлекс и Касафлекс



Установка фитинга Изопрофлекс 25 - 110 3000 руб.
Установка фитинга Изопрофлекс 125 - 160 4000 руб.
Установка фитинга Касафлекс 4000 руб.
Монтаж стыка Изопрофлекс 25 - 110 7500 руб.
Монтаж стыка Изопрофлекс 125 - 160 11500 руб.
Монтаж стыка Касафлекс 55 - 86 9500 руб.
Монтаж стыка Касафлекс 109 - 163 11500 руб.
Демонтаж фитинга Изопрофлекс 1500 руб.
Демонтаж фитинга Касафлекс 2500 руб.



* Цены указаны без учета НДС. Минимальная стоимость выезда - 15 000 руб.

От чего зависит цена монтажа теплотрассы

Стоимость монтажа тепловых сетей зависит от целого ряда особенностей и обстоятельств, основными из которых являются следующие факторы:

  • большой объем земляных работ существенно увеличивает общую стоимость проекта;
  • увеличение общей длины теплотрассы снижает ее стоимость за погонный метр;
  • к общим параметрам увеличения стоимости тепловых сетей относится их разветвленный характер, который предполагает большое количество фитингов — отводов или тройников;
  • на общую стоимость проекта влияет геометрически профиль теплотрассы — прямые и ровные участки дешевле участков с изгибами, поворотами и изменением глубины залегания;
  • надземный способ прокладки трубопроводов всегда дешевле подземного способа, а бесканальный метод монтажа с использованием техники горизонтального бурения дороже канального метода прокладки инженерных коммуникаций.

Также на стоимость существенно влияют сроки. Сжатые сроки требуют привлечения дополнительной техники и персонала монтажных бригад.
