Гидравлические испытания наружных трубопроводов — это проверка смонтированного участка водой под заданным давлением на прочность и герметичность. До начала работ нужно определить границы участка, испытательное давление, порядок выдержки и критерии приёмки. Эти параметры берут из рабочей документации и применимой методики для конкретных труб и соединений.

Напорный водопровод, тепловая сеть и безнапорная канализация проверяются по разным правилам. Множитель рабочего давления и время выдержки нельзя выбирать только по слову «полимерный» или переносить с одной серии труб на другую. Ниже — последовательность подготовки и контроля; она помогает проверить программу работ, но не заменяет её.

Зачем испытывают наружный трубопровод

После монтажа проверяют, выдерживают ли трубы, соединения и закрепления заданный режим и нет ли утечек. Заводские испытания отдельных изделий не подтверждают качество соединений, выполненных на объекте, а осмотр трубопровода без давления не заменяет испытание.

Для подземной сети важно заранее согласовать этапы контроля с засыпкой. Предварительная проверка позволяет осмотреть доступные соединения и устранить дефекты до их закрытия. Приёмочное испытание выполняют на стадии готовности, установленной проектом и применимыми правилами. Его результаты оформляют отдельно от актов скрытых работ.

Открытый участок трубопровода со стыком в траншее

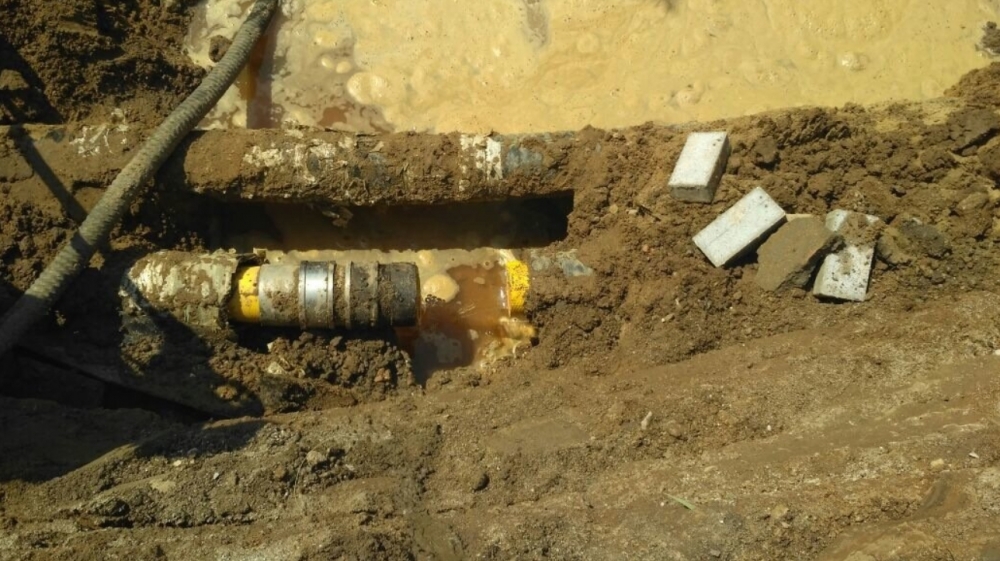

Открытый участок со стыком. Фотография иллюстрирует доступ к соединению, а не подтверждает выполнение испытаний или готовность участка к ним.

Как выбрать давление и методику

Сначала уточняют назначение сети, материал напорной трубы, её серию, типоразмер и способ соединения. Затем проверяют расчётные условия участка, арматуру и временное испытательное оборудование. Обозначение давления в каталоге не является готовым заданием на опрессовку.

Параметры, которые должны быть определены до испытания

Параметр	Что уточнить	Где проверить
Давление	Значение для каждого этапа и точку измерения с учётом перепада высот	Рабочая документация и применимая методика
Выдержка	Подготовку, стабилизацию и продолжительность контрольного этапа	Методика для материала труб и соединений
Температура	Условия для воды и окружающей среды, защиту от замерзания	Проект производства работ и инструкция изготовителя
Приборы	Диапазон, точность, пригодность манометра; измерение подкачки, если предусмотрено	Программа испытаний и документы на приборы
Приёмка	Допустимые изменения давления или расход подкачки, результаты осмотра	Критерии выбранной методики, а не общее правило «стрелка не движется»

Например, в разделе 7.1.4 альбома технических решений ПОЛИМЕРТЕПЛО для тепловых сетей и ГВС отдельно описаны предварительное и окончательное испытания. Требование не ниже +5 °C в этом разделе относится к испытательной воде. Это не универсальный порог температуры воздуха для любых наружных сетей. Применимость альбома к конкретному изделию и проекту проверяют до выбора режима.

Что учитывать для Изопрофлекс

Для базового Изопрофлекс, Изопрофлекс-А (95А), 115А, Тандема и Квадриги нужно установить точное исполнение напорных труб и совместимых фитингов по маркировке и документации. Режим одной серии не следует автоматически применять ко всему семейству. Для многотрубного исполнения в программе указывают, какие напорные линии входят в испытываемый участок.

Гидравлическая проверка напорной трубы и контроль герметичности защитной муфты теплоизоляционного стыка — разные операции. Режим проверки оболочки из инструкции к комплекту изоляции не является давлением испытания водопровода или теплосети. Виды соединительных узлов разобраны в статье о фасонных изделиях Изопрофлекс.

Что проверить до начала работ

Документацию и границы. Определены участок, этап испытания, схема заполнения и удаления воздуха, режим и критерии оценки. Монтаж и предусмотренный контроль соединений завершены.
Закрепления и заглушки. Подготовлены проектные упоры, опоры и временные закрепления; участок отделён от действующей сети и оборудования, не рассчитанного на испытательный режим. Запорную арматуру нельзя произвольно использовать вместо испытательной заглушки.
Измерения. Манометр и испытательный насос подходят к заданному режиму, сведения о приборах проверены. Если методика предусматривает учёт подкачки, подготовлены средства её измерения.
Воду и температуру. Подготовлены источник воды, заполнение и безопасное опорожнение. Условия не должны приводить к замерзанию; температурные ограничения берут из применимых документов.
Безопасность работ. Назначен ответственный исполнитель, определены опасная зона, порядок допуска и действия при дефекте. Работы под давлением не должны сопровождаться подтяжкой или разборкой соединений.

Удаление воздуха организуют по временной схеме испытаний. Указание «открыть все автоматические воздухоотводчики» не подходит для любой сети: часть штатных устройств на время проверки заменяют заглушками. Конкретную схему определяют до заполнения участка.

Концы предизолированных труб с установленными соединительными деталями

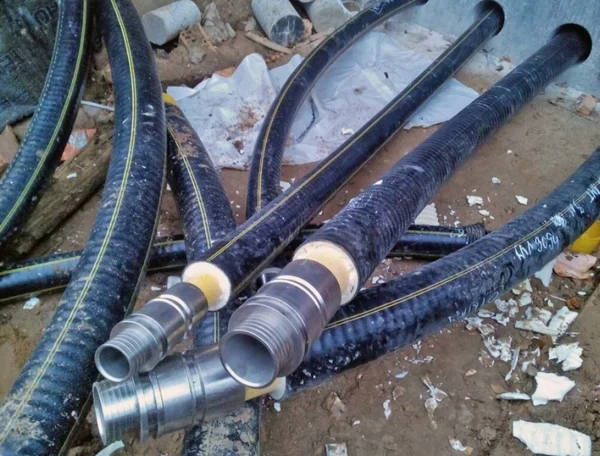

Соединительные детали на концах предизолированных труб. На снимке нет замкнутой испытательной схемы; он не показывает готовый к опрессовке участок.

Последовательность гидравлических испытаний

Подготовить участок. Проверить монтаж, закрепления, отделение от действующей сети и готовность приборов. Время до начала испытаний после сварки, склеивания или сборки узла определяют по технологии соединения; единой выдержки «24 часа после монтажа» для всех труб нет.
Заполнить водой и удалить воздух. Заполнение выполняют по согласованной схеме, обычно с нижних точек, обеспечивая выход воздуха в предусмотренных местах. Воздушные полости мешают достоверной оценке и повышают опасность работ.
Выполнить подготовительную выдержку. Обеспечить предусмотренные методикой условия перед измерениями. Водонасыщение, температурная стабилизация и выдержка соединения после монтажа — разные процессы, их продолжительность нельзя подменять одним общим сроком.
Провести контрольные этапы. Давление изменяют плавно по программе; фиксируют время, показания манометра и объём подкачки, если она предусмотрена. Осмотр проводят при давлении и в порядке, разрешённых выбранной методикой.
Оценить результат. Сопоставить измерения с заданными критериями и проверить отсутствие недопустимых дефектов. При отрицательном результате безопасно снизить давление, найти и устранить причину, затем повторить необходимые испытания.
Оформить и завершить работы. Записать результаты, привести участок в состояние, предусмотренное проектом, и выполнить последующие операции. Для питьевого водопровода испытание не заменяет промывку, дезинфекцию и контроль качества воды.

Падение давления оценивают по методике. Нельзя объявлять любую его величину утечкой или, наоборот, списывать её на свойства полимера. Нужно учитывать условия измерений, температуру и предусмотренный учёт подкачанной воды. Отсутствие видимой течи само по себе ещё не означает, что все критерии приёмки выполнены.

Что записывают в акт

Форму акта и состав подписантов выбирают по виду сети, стадии проверки и применимым требованиям. Для подготовки документов удобно заранее собрать следующие сведения:

Данные для оформления результатов

Блок	Что зафиксировать	Зачем это нужно
Участок	Объект, границы, длина, материал, серия, размеры труб и тип соединений	Однозначно определить, какая сеть испытана
Условия	Документ с методикой, этап, заданные давления, выдержки и температура	Понять, с какими требованиями сравнивали результат
Измерения	Приборы и их характеристики, время и показания; подкачка, если предусмотрена	Сохранить фактические данные, а не только отметку «пройдено»
Результат	Осмотр, выявленные дефекты, повторная проверка, вывод и подписи участников	Подтвердить итог конкретного испытания

Этот перечень помогает подготовиться к оформлению и не заменяет установленную форму акта. Положительный результат испытания — часть приёмочной документации, а не самостоятельное разрешение на ввод любого объекта в эксплуатацию.

Какие документы использовать

Для наружных сетей водоснабжения и канализации проверяют применимость СП 129.13330.2019 и его изменений в реестре Росстандарта. В нём разделены испытания напорных и безнапорных трубопроводов. Для теплосети используют документы по теплоснабжению, рабочий проект и инструкции изготовителя конкретной системы.

Нормы внутренних санитарно-технических систем зданий не следует выдавать за общую методику испытания наружного водопровода. Старый PDF по ссылке также не подтверждает актуальность всех требований: нужно проверить редакцию и даты введения изменений. В карточке изменения № 2 к СП 129 часть положений, включая новые редакции пунктов 10.1.2, 10.1.3 и приложения Б, вводится с 1 марта 2027 года; до этой даты их нельзя считать уже действующими.

Документацию на изделия можно найти в разделе технических описаний и сертификатов. Для испытаний нужна инструкция, применимая к точной серии и установленным соединениям; общий сертификат не задаёт испытательный режим.

Ранее размещённые нормативные материалы

Ссылки сохранены для справки. Файлы относятся к разным видам сетей и редакциям; это не единый комплект действующих требований к конкретному объекту.

Предизолированный трубопровод со стальным концевым участком на строительной площадке

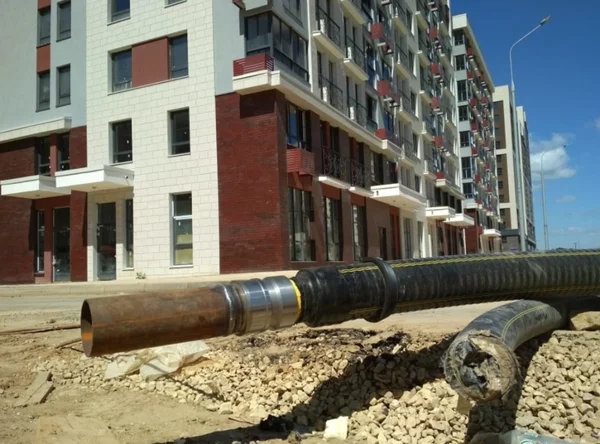

Предизолированный трубопровод на площадке. Фотография не фиксирует показания приборов и не служит доказательством успешного испытания.

Когда нужны испытания

При строительстве и реконструкции испытания включают в последовательность монтажа и приёмки. После ремонта объём проверки зависит от выполненных работ и требований к конкретной сети. Для действующей сети сроки определяют по эксплуатационным документам и программе обслуживающей организации.

Окончание отопительного сезона относится к организации работ на тепловых сетях; это не универсальная дата ежегодного испытания любого наружного водопровода. При планировании нужно учитывать назначение трубопровода, доступ к участку и возможность безопасно выполнить работы.

Ответы на частые вопросы

Можно ли взять испытательное давление из маркировки трубы?

Одной маркировки недостаточно. Она помогает определить изделие, но режим испытаний смонтированной сети задают с учётом проекта, соединений, арматуры и применимой методики. Максимальное рабочее давление изделия и испытательное давление участка — разные параметры.

Можно ли заменить воду сжатым воздухом?

Самостоятельная замена гидравлической проверки пневматической недопустима. Возможность такого способа, ограничения по материалу и меры безопасности должны быть предусмотрены применимыми документами и программой работ.

Что делать, если обнаружена течь?

Остановить испытание и безопасно сбросить давление по принятому порядку. После устранения причины выполнить повторный контроль. Подтягивать, разбирать или ремонтировать соединение под испытательным давлением нельзя.

Нужно ли обязательно сливать всю воду после проверки?

Состояние участка после испытания определяют проектом и последующими работами. Заранее предусматривают безопасный отвод воды и защиту от замерзания. Общая команда «всегда полностью слить систему» не заменяет это решение.

Температурные и прочностные характеристики выбирают по конкретной серии. Предел до 160 °C на баннере относится к соответствующему исполнению Касафлекс, а не ко всем трубам Изопрофлекс.

Для подбора труб и комплектующих передайте схему трассы, длины участков, параметры среды и проектные требования. В каталоге Изопрофлекс можно выбрать исполнение, а состав работ по монтажу трубопровода согласовать по объекту в Москве, Московской области или другом регионе. Заказ оформляется через корзину, оплату производят по счёту менеджера. Требуемый режим испытаний уточняют по проекту и документации системы.
