Виды монтажа наружных тепловых сетей

Содержание:

1. Что такое тепловая сеть
2. Виды тепловых сетей
3. Способы прокладки или виды монтажа тепловых сетей
4. Способы соединения труб

От качества и надежности монтажа наружных тепловых сетейзависит работоспособность всей системы отопления жилого или промышленного фонда, однако сам процесс монтажа подразумевает несколько основных подходов, которые, в свою очередь, предполагают комплексную оценку надежности и разумных затрат на ее обеспечение.

Особое внимание к монтажу тепловых сетей связано с тем фактом, что для устранения аварии или нарушения целостности теплотрассы необходимо привлечение достаточно серьезного количества техники и ресурсов, а вынужденный перерыв в теплоснабжении может повлечь крайне серьезные последствия на стороне потребителя.

Что такое тепловая сеть

Тепловая сеть представляет собой систему инженерных коммуникаций, основной задачей которых является перенос тепла от его производителя к потребителю. Обычная теплосеть - это набор утепленных металлических или полимерных труб, которые проложены от выходной запорной арматуры производителя тепла до входящей арматуры потребителя.

Важной особенностью теплосети выступают большие затраты на ее прокладку и монтаж, а также серьезные расходы на ремонт. Такая особенность заставляет монтажные и регулирующие организации крайне серьезно относится как к качеству самого монтажа, так и качеству и надежности трубного хозяйства.

Что входит в теплосеть

Теплосеть представляет собой достаточно сложное инженерное сооружение, основой конструкции которого выступают следующие элементы:

• утепленная система трубопроводов из металлических, чугунных или полимерных труб, соединенных между собой с помощью сварки или специальных фитингов;
• регулирующая и запорная арматура, расположение и точки врезки которой определяется проектом сети; к
• компенсаторные механизмы или детали, которые снимают напряжения в теплосети при сильных перепадах температур;
• устройства удаления воздуха и система технического дренажа;
• элементы строительной конструкции, которые обеспечивают безопасное функционирование и ремонт теплосети — короба, опоры, колодцы и т.д.

Также в тепловую сеть входят устройства соединения со входной и выходной арматурой источника тепла и потребителя.

Виды тепловых сетей

Все тепловые сети, с достаточной степенью условности, делятся на три основных вида, каждый из которых обеспечивает перенос теплоносителя необходимой температуры и давления:

• магистральные сети обеспечивают транспортировку теплоносителя от его источника до крупных узлов распределения тепла на уровне микрорайонов или больших промышленных предприятий;
• распределительные или квартальные сети переносят теплоноситель непосредственно к потребителю;
• теплосеть, которая работает в качестве ответвления, доставляет тепло к тем потребителям, для которых не имеет смысла прокладывать магистральную или распределительную ветку.

Еще одним признаком функционирования тепловых сетей является их зависимый или независимый характер — поставка теплоносителя напрямую на объект или его разделение от конечного потребителя через теплообменники.

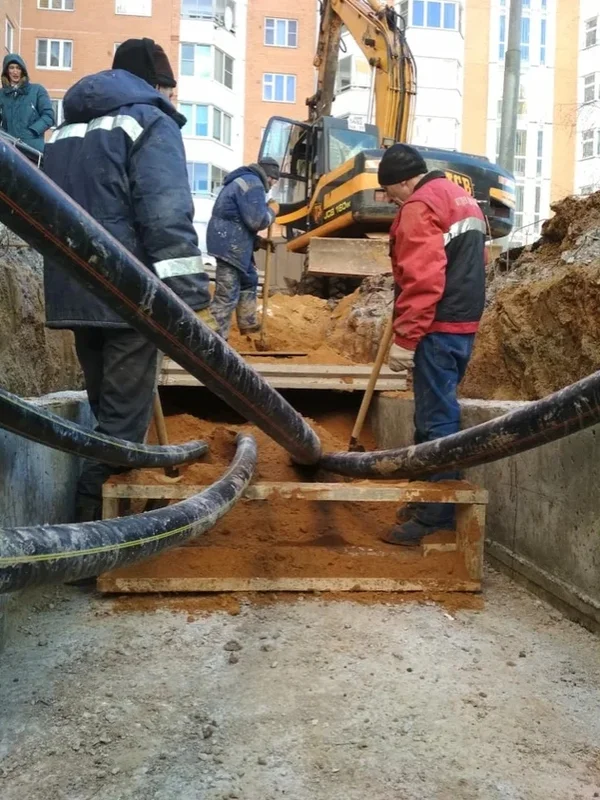

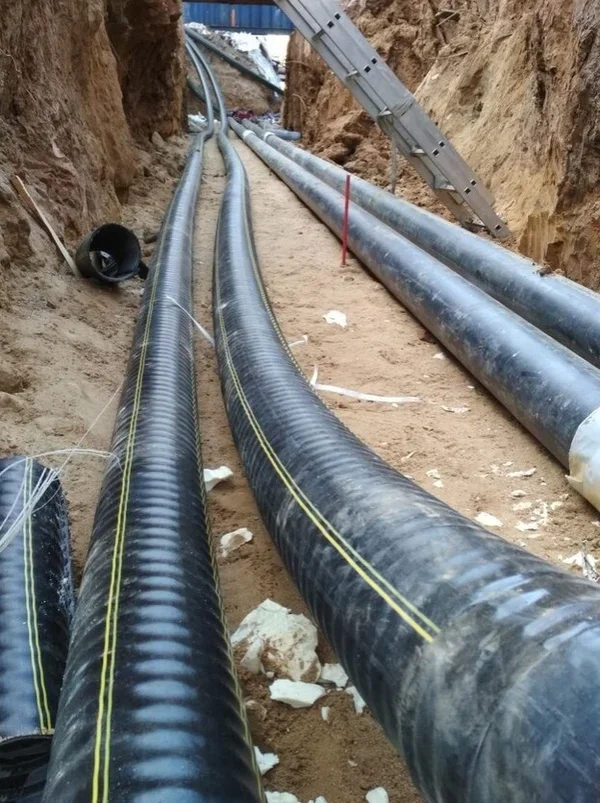

Способы прокладки или виды монтажа тепловых сетей

Все способы прокладки трубопроводов тепловых сетей делятся на три основных вида, целесообразность которых зависит от местных условий и плотности жилой или промышленной застройки:

1. канальный способ прокладки подразумевает рытье и обустройство специальных каналов или лотков, в которые укладываются уже смонтированные трубопроводы тепловой сети;
2. бесканальные способы прокладки используют в непросадочных грунтах, для непроезжей части улиц или внутри жилой застройки. Основным документом для реализации бесканального способа является СП 315.1325800.2017;
3. надземный вид монтажа теплосетей обычно используется за пределами жилой застройки, на территории промышленных предприятий или в случаях, когда высокий уровень грунтовых вод не позволяет использовать иные способы.

Надземный вид относится к категории самых экономичных способов монтажа теплосетей, однако ограничения на его применение не позволяют использовать его повсеместно. Способы прокладки так же могут быть разных видов: подземная, надземная, наземная.​

Способы соединения труб

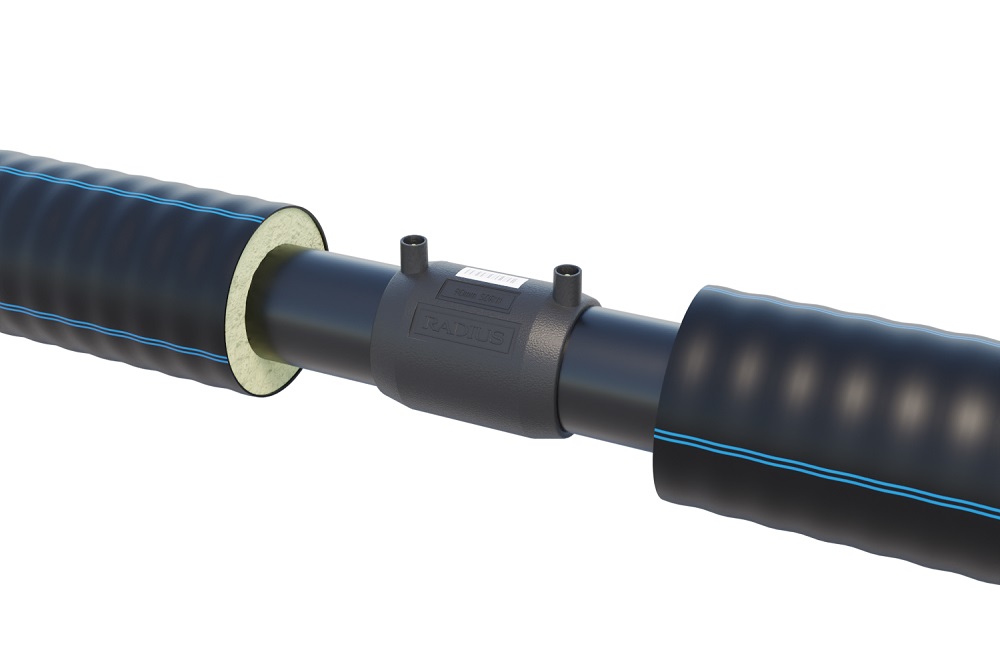

1. Соединительные элементы с нагревателями: наиболее надежный и удобный способ, не требующий обслуживания. После монтажа необходима тепло- и гидроизоляция стыка.

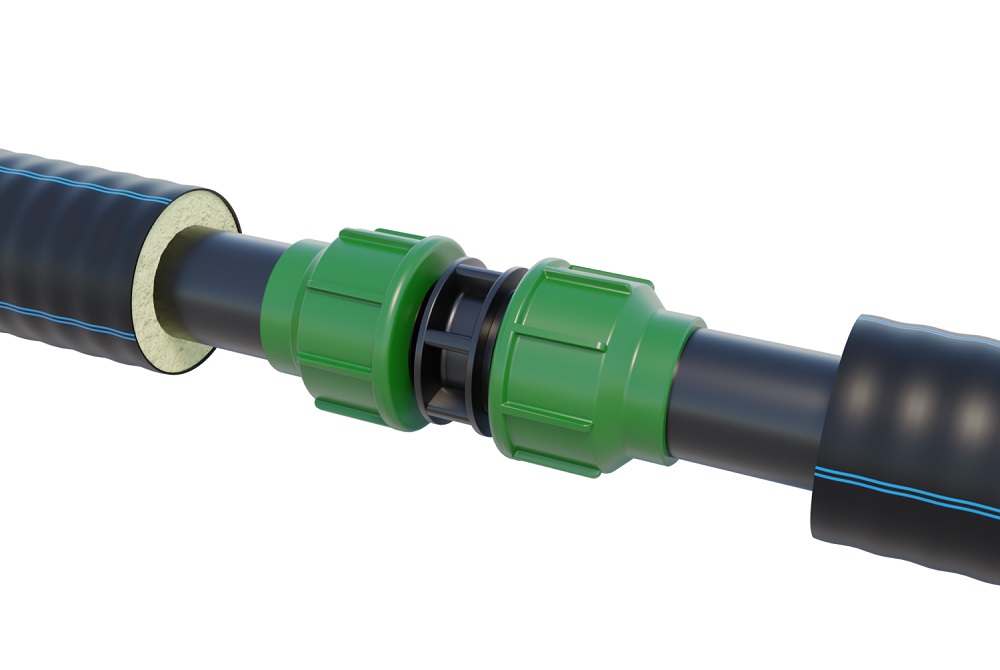

2. Компрессионные фитинги: подходят для временных линий, но требуют регулярного обслуживания и не изолируются.

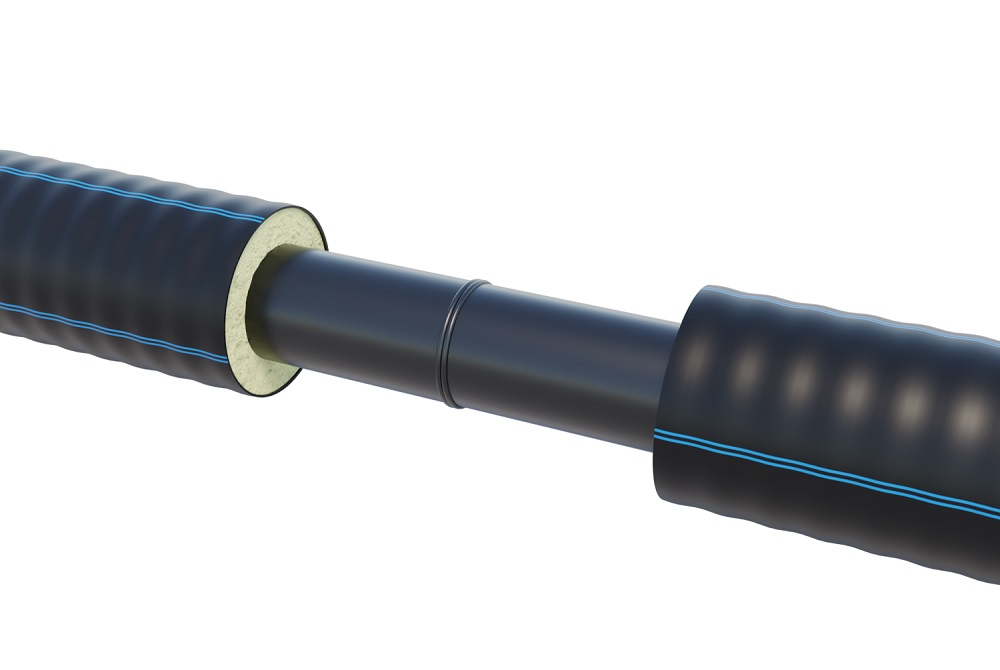

3. Стыковая сварка: редко используется из-за сложности и высоких требований к монтажу.

Этапы работы

Все работы по монтажу тепловых сетей укладываются в несколько конкретных этапов, основными из которых являются следующие:

1. проектный этап подразумевает изучение особенностей местности, определение видов грунтов и полный комплекс эскизного и рабочего проектирования, по окончании которого выполняется непосредственно монтаж теплосети;
2. перед монтажом трубопроводов выполняется рытье траншей, работы по обустройству дренажа, установка каналов или лотков, а также строительство или обустройство вспомогательных сооружений — колодцев, ответвлений и т.д.;
3. на этапе непосредственного монтажа трубопроводов проводится их укладка в подготовленные лотки или траншеи, монтаж фитингов и запорной арматуры, а также установка и монтаж вспомогательного оборудования;
4. на конечном этапе выполняются пусконаладочные работы и опрессовка трубопроводов, что является основанием для подписания акта сдачи-приемки.

После завершения всех видов работ и сдачи тепловой сети в эксплуатацию происходит приемка теплосети на гарантийное и сервисное обслуживание, для чего подписывается соответствующий договор.

Компания ТК Флекс оказывает полный комплекс услуг по проектированию, комплектованию и монтажу водяных, паровых и комбинированных тепловых сетей любой производительности и назначения. Профессиональный опыт наших инженеров гарантирует качество будущей теплотрассы, а надежность и долговечность труб Изопрофлекс подтверждены годами безаварийной эксплуатации.
