Виды изоляции трубопроводов

Содержание:

1. Чем можно изолировать трубы отопления и водоснабжения?
2. Требования к теплоизоляции труб
3. Плюсы и минусы изоляционных материалов
4. Изоляция для подземных труб ХВС и ГВС
5. Предизолированные трубы
6. Государственные стандарты для предварительно изолированных труб
7. Современные тенденции в области теплоизоляции
8. Инновационные материалы для теплоизоляции
9. Экономическая эффективность теплоизоляции
10. Изопрофлекс – гибкие подземные предизолированные трубопроводы

Изоляция трубопроводов играет важнейшую роль в различных инженерных системах. Она защищает трубы от теплопотерь, продлевает срок их службы, предотвращает замерзание воды зимой и образование конденсата в теплое время года. Правильный выбор трубной изоляции позволяет существенно сократить энергозатраты, минимизировать аварийные ситуации и повысить эффективность всей системы отопления и водоснабжения.

На сегодняшний день существует множество видов изоляции, которые различаются по материалу, характеристикам и назначению. В данной статье мы рассмотрим основные виды теплоизоляции для труб, их преимущества и недостатки, а также требования к изоляции трубопроводов. Кроме того, будут затронуты вопросы выбора изоляции для подземных трубопроводов, особенности предизолированных труб и нормативные требования, регулирующие их использование. Также мы обсудим современные тенденции в области теплоизоляции и инновационные материалы, которые появляются на рынке.

Чем можно изолировать трубы отопления и водоснабжения?

Изоляция трубопроводов представлена различными материалами, каждый из которых обладает уникальными свойствами. Рассмотрим наиболее популярные изоляционные материалы:

1. Минеральная вата – один из самых распространенных теплоизоляционных материалов. Она бывает базальтовая и стекловолоконная, поставляется в виде цилиндров, рулонов или матов. Минеральная вата устойчива к высоким температурам, не гоизоляцгрит, но требует дополнительной гидроизоляции, так как впитывает влагу. Этот материал часто используется для изоляции труб в промышленных условиях, где требуется высокая огнестойкость. Минеральная вата также обладает отличными звукоизоляционными свойствами, что делает ее полезной для снижения шума в системах вентиляции и кондиционирования.
2. Пенополиуретан (ППУ) – жесткий и долговечный материал, широко применяемый для предизолированных труб. Обеспечивает низкую теплопроводность, устойчив к механическим воздействиям, не подвержен гниению. ППУ-изоляция часто используется в системах центрального отопления и горячего водоснабжения благодаря своей долговечности и энергоэффективности. Кроме того, пенополиуретан может быть нанесен методом напыления, что позволяет изолировать трубы сложной формы.
3. Пенополистирол (ППС) – вспененный полимерный материал, отличающийся легкостью и хорошей влагостойкостью. Однако пенополистирол горючий и при нагреве может выделять вредные вещества. Этот материал чаще применяется для изоляции труб в условиях, где нет высоких температур. Пенополистирол также используется для изоляции труб холодного водоснабжения и канализационных систем.
4. Каучуковая изоляция – гибкий материал, обладающий высокой эластичностью, устойчивостью к перепадам температур и механическим воздействиям. Чаще всего применяется для трубопроводов систем кондиционирования и вентиляции. Каучуковая изоляция также хорошо подходит для изоляции труб в условиях повышенной влажности. Она легко монтируется и может быть использована для труб различного диаметра.
5. Фольгированные утеплители – это комбинированные материалы с отражающим слоем алюминиевой фольги. Фольга помогает уменьшить теплопотери и защищает изоляцию от механических повреждений. Такие утеплители часто используются в системах отопления и горячего водоснабжения. Фольгированные материалы также эффективны для изоляции труб, расположенных в помещениях с высокой влажностью, таких как бани и сауны.
6. Жидкая теплоизоляция – инновационный материал, наносимый на трубы в виде краски. После высыхания он образует прочный теплоизоляционный слой, защищающий от конденсата и коррозии. Этот материал особенно удобен для изоляции труб сложной формы. Жидкая теплоизоляция также может быть использована для ремонта уже существующих изоляционных покрытий.
7. Полиэтиленовая изоляция – легкий и гибкий материал, применяемый для защиты труб от холода и механических воздействий. Хорошо защищает от влаги, но имеет относительно низкую устойчивость к высоким температурам. Часто используется для изоляции труб холодного водоснабжения. Полиэтиленовая изоляция также применяется в системах канализации и дренажа.

Требования к теплоизоляции труб

Чтобы теплоизоляция для труб была эффективной и долговечной, она должна соответствовать ряду важных требований:

• Низкая теплопроводность – чем ниже коэффициент теплопроводности материала, тем лучше он удерживает тепло.
• Стойкость к влаге – изоляция не должна впитывать влагу, иначе ее эффективность снизится.
• Долговечность – материал должен сохранять свои свойства в течение длительного времени, не разрушаясь от внешних факторов.
• Экологичность – отсутствие вредных испарений и безопасность для окружающей среды.
• Огнестойкость – важный параметр для предотвращения пожаров.
• Простота монтажа – изоляция должна быть удобной в установке и замене.
• Механическая прочность – защита от внешних повреждений и нагрузок.

Плюсы и минусы изоляционных материалов

Таблица №1. Плюсы и минусы изоляционных материалов для труб

Материал	Плюсы	Минусы
Минеральная вата	Высокая термостойкость, экологичность	Впитывает влагу, требует дополнительной защиты
Пенополиуретан	Отличная теплоизоляция, долговечность	Высокая стоимость
Пенополистирол	Легкость, влагостойкость	Горючий материал
Каучуковая изоляция	Гибкость, удобство монтажа	Подвержена воздействию ультрафиолета
Фольгированные утеплители	Эффективность за счет отражающего слоя	Требует дополнительной защиты
Жидкая теплоизоляция	Простота нанесения, устойчивость к влаге	Высокая цена, необходимость многослойного нанесения
Полиэтиленовая изоляция	Гибкость, устойчивость к влаге	Меньшая устойчивость к высоким температурам

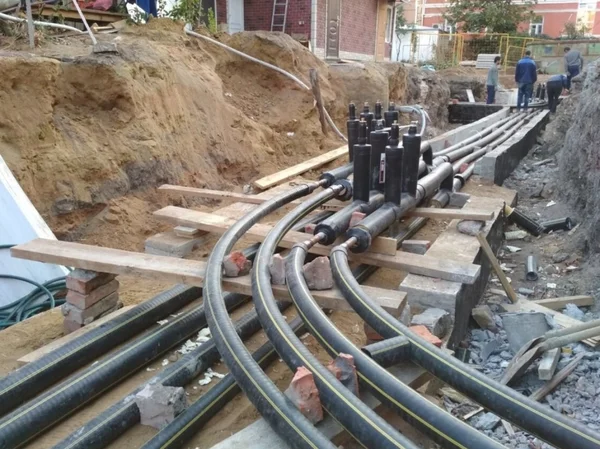

Изоляция для подземных труб ХВС и ГВС

Подземные трубопроводы требуют особого подхода к изоляции. В условиях постоянного контакта с влажной средой они нуждаются в дополнительной защите от влаги, коррозии и промерзания. Основные способы утепления:

1. Пенополиуретановые скорлупы – жесткие теплоизоляционные цилиндры, не подверженные гниению и влаге.
2. Вспененный полиэтилен – эластичный материал, хорошо защищающий от влаги и механических повреждений.
3. Комбинированные системы – многослойная теплоизоляция с дополнительной защитой от механического воздействия.
4. Песчаная засыпка – классический метод защиты труб в земле.
5. Битумная гидроизоляция – предотвращает проникновение влаги в утеплитель.

Предизолированные трубы

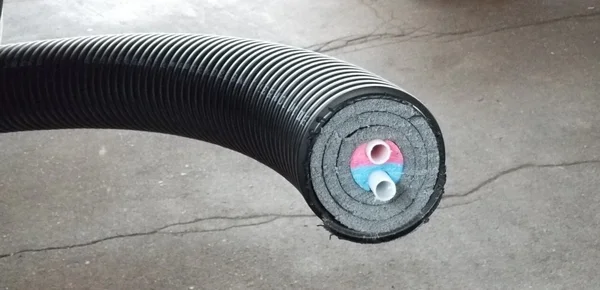

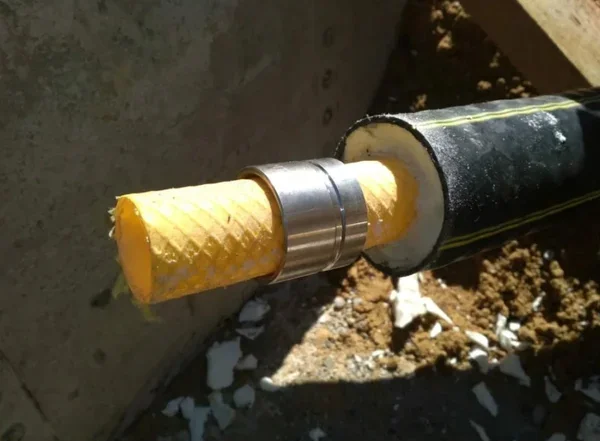

Предизолированные трубы представляют собой готовые изделия, оснащенные теплоизоляцией. Они состоят из:

• Внутренней трубы – стальная, полимерная или композитная основа.
• Теплоизоляционного слоя – чаще всего из пенополиуретана или минеральной ваты.
• Защитной оболочки – полиэтилен, стеклопластик или металл.

Преимущества предизолированных труб:

• Высокая энергоэффективность.
• Устойчивость к коррозии и влаге.
• Долговечность – срок службы более 30 лет.
• Снижение затрат на монтаж и эксплуатацию.

Государственные стандарты для предварительно изолированных труб

В России действуют следующие нормативные документы:

• ГОСТ 30732-2021– требования к предизолированным трубопроводам с ППУ-изоляцией.
• ГОСТ Р 56730-2015– нормы для труб с полимерной защитной оболочкой.
• СП 41-105-2002– рекомендации по монтажу.
• СНиП 41-02-2003– правила проектирования и эксплуатации тепловых сетей.

Современные тенденции в области теплоизоляции

С развитием технологий на рынке появляются новые материалы и методы изоляции трубопроводов. Одной из таких инноваций является использование нанотехнологий для создания сверхтонких теплоизоляционных покрытий. Эти материалы обладают высокой эффективностью при минимальной толщине, что делает их идеальными для использования в условиях ограниченного пространства.

Еще одной тенденцией является использование экологически чистых материалов, таких как биоразлагаемые утеплители. Эти материалы не только эффективно удерживают тепло, но и безопасны для окружающей среды.

Инновационные материалы для теплоизоляции

Современные разработки в области теплоизоляции направлены на создание материалов, которые сочетают в себе высокую эффективность, экологичность и простоту монтажа. Одним из таких материалов является аэрогель – сверхлегкий материал с крайне низкой теплопроводностью. Аэрогель используется в космической промышленности, но в последние годы нашел применение и в строительстве.

Еще одним перспективным материалом является вакуумная изоляция. Этот метод предполагает создание вакуума между слоями изоляции, что практически полностью исключает теплопотери. Однако такие системы пока что имеют высокую стоимость и сложны в монтаже.

Экономическая эффективность теплоизоляции

Использование качественной теплоизоляции позволяет значительно снизить затраты на отопление и горячее водоснабжение. По оценкам экспертов, правильно подобранная изоляция может сократить теплопотери на 30-40%. Это особенно важно для крупных промышленных объектов, где даже небольшое снижение энергозатрат может привести к существенной экономии.

Кроме того, теплоизоляция продлевает срок службы трубопроводов, что также снижает затраты на ремонт и замену оборудования. В долгосрочной перспективе инвестиции в качественную изоляцию окупаются многократно.

Изопрофлекс – гибкие подземные предизолированные трубопроводы

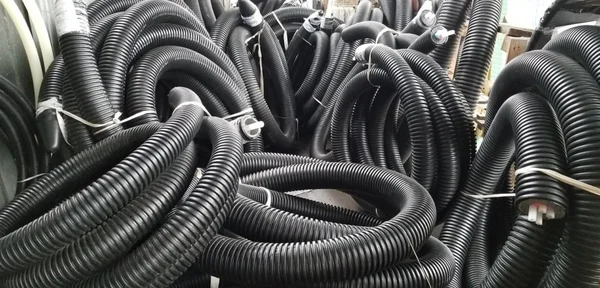

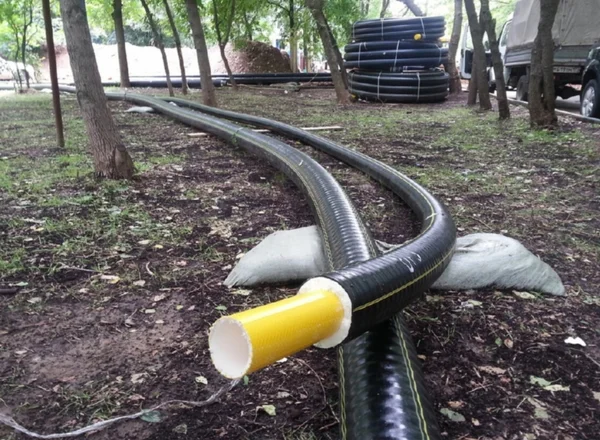

Одним из современных решений для подземной прокладки трубопроводов являются гибкие предизолированные трубы Изопрофлекс. Эти трубы представляют собой инновационный продукт, который сочетает в себе высокую прочность, гибкость и отличные теплоизоляционные свойства.

Преимущества труб Изопрофлекс:

1. Гибкость – трубы легко монтируются даже на сложных участках трассы, что значительно упрощает процесс прокладки.
2. Высокая теплоизоляция – благодаря использованию пенополиуретана, трубы Изопрофлекс обеспечивают минимальные теплопотери.
3. Долговечность – защитная оболочка из полиэтилена устойчива к коррозии и механическим повреждениям, что гарантирует длительный срок службы.
4. Экологичность – материалы, используемые в производстве, безопасны для окружающей среды.
5. Экономичность – снижение затрат на монтаж и эксплуатацию благодаря готовой изоляции и простоте установки.

Трубы Изопрофлекс идеально подходят для прокладки подземных коммуникаций, таких как системы отопления, горячего и холодного водоснабжения. Они соответствуют всем современным стандартам качества и являются надежным решением для любых инженерных проектов.

Заключение

Правильный выбор теплоизоляции труб обеспечивает энергоэффективность, продлевает срок службы трубопроводов и снижает эксплуатационные затраты. Использование современных материалов и соблюдение норм позволяют создать надежную систему отопления и водоснабжения с минимальными потерями тепла.

При выборе изоляции важно учитывать условия эксплуатации трубопроводов, климатические особенности и требования к энергосбережению. Современные технологии и материалы, такие как трубы Изопрофлекс, позволяют достичь высокой эффективности и долговечности, что делает изоляцию труб неотъемлемой частью любой инженерной системы.

В будущем можно ожидать появления еще более совершенных материалов и методов изоляции, которые сделают системы отопления и водоснабжения еще более эффективными и экологичными. Инновации в этой области открывают новые возможности для снижения энергопотребления и повышения комфорта в жилых и промышленных зданиях.

В компании ТК Флекс вы можете заказать монтаж труб с гарантией качества. У нас большой опыт прокладки труб в различных условиях и масштабах.
