Уплотнитель стеновой Изопрофлекс

Стеновой уплотнитель применяется для труб Изопрофлекс и Касафлекс. Уплотнительные кольца для прохода труб через фундамент или стены.

Для чего нужен стеновой уплотнитель

Резиновый стеновой уплотнитель используют в узле прохода теплоизолированной трубы через строительную конструкцию для гидроизоляции и защиты от механических воздействий. Конструкцию ввода и условия применения задают в проекте; кольцо не является самостоятельным подтверждением водонепроницаемости всего узла при любом напоре воды.

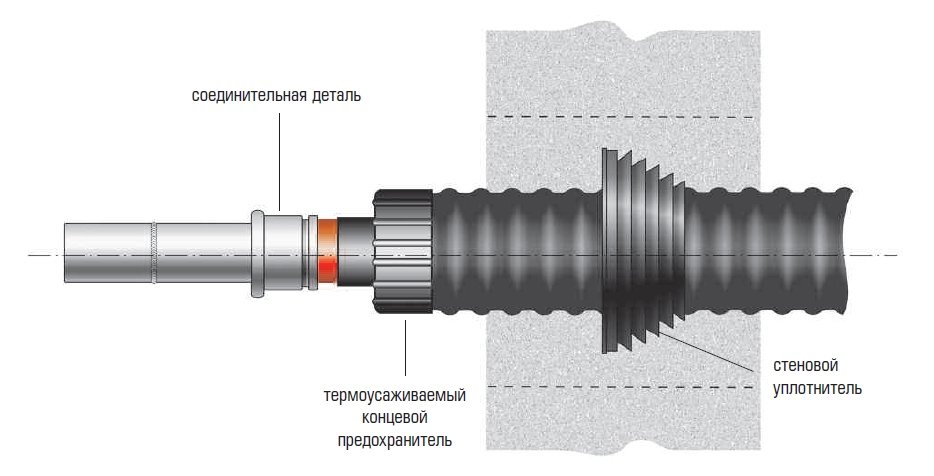

Схема ввода теплоизолированной трубы со стеновым уплотнителем
Сохранённая иллюстрация показывает стеновой уплотнитель на оболочке и концевой предохранитель. Это пример конструкции; размеры, материалы и применимость проверяют по проекту конкретного ввода.

Как выбрать типоразмер

В технических описаниях Изопрофлекса обозначение уплотнителя соответствует типоразмеру защитной оболочки выбранной трубы. Его нельзя выбирать по одному диаметру напорной трубы или считать маркировку уплотнителя диаметром отверстия в стене.

Примеры производителя: для базовой трубы 75/125 указан уплотнитель 125, для Изопрофлекс-115А/1,6 110/160 — уплотнитель 160. Перед заказом сверяют полную маркировку, серию, исполнение и документацию поставляемого комплектующего. Для Тандема, Квадриги и иных исполнений совместимость уточняют отдельно.

Размеры резинового изделия D и d и его номинальный типоразмер — разные параметры. В частности, таблица производителя для типоразмера 160 приводит d 158 мм. По этому числу не рассчитывают проход в стене без чертежа узла. В технических описаниях базовой серии и семейства А есть различия в номенклатуре; одну таблицу соответствий нельзя автоматически переносить между ними.

Типоразмеры в текущем каталоге

Ниже — карточки существующих позиций. Наличие и комплектацию уточняют при обработке заказа; перечень не заменяет проверку совместимости.

Маркировка уплотнителяКарточка позиции
Уплотнитель стеновой 63Характеристики и заказ
Уплотнитель стеновой 75Характеристики и заказ
Уплотнитель стеновой 90Характеристики и заказ
Уплотнитель стеновой 100Характеристики и заказ
Уплотнитель стеновой 110Характеристики и заказ
Уплотнитель стеновой 125Характеристики и заказ
Уплотнитель стеновой 145Характеристики и заказ
Уплотнитель стеновой 160Характеристики и заказ
Уплотнитель стеновой 180Характеристики и заказ
Уплотнитель стеновой 200Характеристики и заказ
Уплотнитель стеновой 225Характеристики и заказ
Уплотнитель стеновой 315Характеристики и заказ

Какие данные нужны для комплектации

  • Серия и полная маркировка трубы, типоразмер защитной оболочки.
  • Материал и толщина стены или фундамента, чертёж и размеры прохода, наличие гильзы.
  • Условия воздействия воды и требования проекта к гидроизоляции, перемещениям и огнестойкости.
  • Количество вводов, состав заказа и место доставки.

Гильзу относительно стены и трубу относительно гильзы уплотняют по выбранному проектному решению. Материалы и порядок монтажа проверяют по его документации. Гидроизоляционный уплотнитель не заменяет противопожарную муфту. Обзор выбора узла — в статье «Проход полимерных труб через стену».

При подборе труб в Москве и Московской области учитывайте конкретное исполнение: Изопрофлекс-А (95А), 115А, 95 · 0,6 МПа, Тандем или Квадрига. Выбранные позиции добавляют в корзину; менеджер уточняет комплект и выставляет счёт.

Источники принципа подбора: техническое описание семейства Изопрофлекс-А, редакция 01.2026, раздел 4.5 и техническое описание базовой серии, редакция 01.2026, раздел 4.5.
