Проход полимерных труб через стену

Дата публикации: 26.11.2024

Нормативная база и правила прохода полимерных труб через стену, методы монтажа. Типичные ошибки при устройстве прохода труб через стены.

Содержание:

  1. Что нужно учесть при выборе узла
  2. Проход внутренних труб и ввод теплотрассы
  3. Гильза, футляр и уплотнение
  4. Когда решение без гильзы требует проверки
  5. Крепления и перемещения труб
  6. Ошибки при устройстве прохода
  7. Документация и подбор комплекта
  8. Противопожарный узел

Проход полимерной трубы через стену проектируют вместе с трубопроводом и строительной конструкцией. Узел должен учитывать перемещения трубы, защиту от повреждений и условия помещения. Для ввода подземной теплотрассы отдельно проверяют гидроизоляцию. Если конструкция имеет нормируемую огнестойкость, требуется подходящее противопожарное решение.

Одна схема не подходит одновременно для внутреннего полипропиленового водопровода, канализации и теплоизолированной трубы Изопрофлекс. Ниже — как разделить эти случаи и какие данные подготовить для выбора узла.

Что нужно учесть при выборе узла

  • Назначение сети, материал, серию и полную маркировку трубы.
  • Наружные размеры той части трубы, которая проходит через конструкцию: напорной трубы, изоляции или защитной оболочки.
  • Материал и толщину стены, наличие гильзы, размеры и состояние отверстия.
  • Ожидаемые температурные перемещения, нагрузки и возможные смещения строительной конструкции.
  • Воздействие воды, требования к водозащите и доступность узла для осмотра.
  • Требования проекта к огнестойкости, шумоизоляции и материалам заделки.

Диаметр отверстия и зазор назначают для выбранного узла. Приведённые без указания системы прибавки «5–15 мм» или «5–10 мм» не являются универсальным способом расчёта прохода.

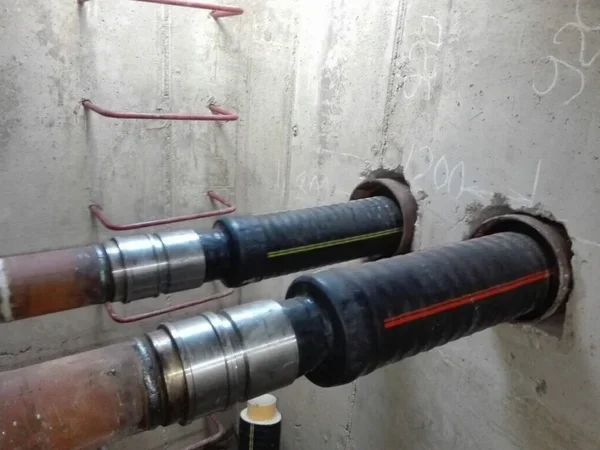

Пример размещения полимерных труб в строительной конструкции
Иллюстрация из прежней редакции статьи. Расположение труб на фотографии не заменяет проект прохода и проверку доступа к соединениям.

Проход внутренних труб и ввод теплотрассы

СлучайЧто определяет решение
Внутренний водопровод или отоплениеМатериал трубы, перемещения, способ крепления, шумоизоляция и требования к заделке прохода.
КанализацияКонструкция и соединения системы, шум, крепления и требования пересекаемой стены или перекрытия.
Ввод теплоизолированной трубы ИзопрофлексКонкретное исполнение, защитная оболочка, конструкция ввода и гидроизоляции, условия воды и грунта.
Пересечение конструкции с нормируемой огнестойкостьюПроектное противопожарное решение для материала и размера трубы, стены или перекрытия, изоляции и заделки.

Для Изопрофлекса важно различать напорную трубу и наружную оболочку. Стеновой уплотнитель выбирают по типоразмеру защитной оболочки конкретной трубы. В документации производителя приведены, например, труба базовой серии 75/125 с уплотнителем 125 и Изопрофлекс-115А/1,6 110/160 с уплотнителем 160. Эти примеры показывают принцип выбора; они не задают размеры отверстия для любого объекта.

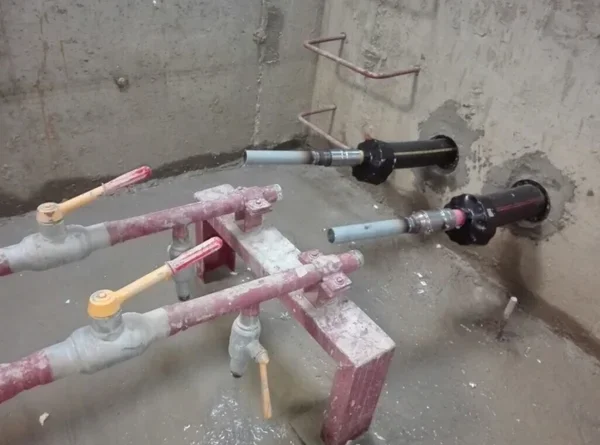

Пример узла прохода трубы через стену
Пример конструкции прохода. Состав заделки и размеры проверяют по документации выбранной системы и проекту.

Гильза, футляр и уплотнение

Гильза или футляр отделяет трубу от строительного материала. Проект определяет её материал, геометрию, положение и способ закрепления, а также допустимые перемещения трубы. Гидроизоляция гильзы относительно стены и уплотнение между трубой и гильзой — разные участки узла: герметичность одного не доказывает герметичность другого.

Материал заполнения выбирают по условиям работы и совместимости с трубой. Обычная монтажная пена, жёсткая цементная заделка или рулонная обёртка сами по себе не подтверждают водонепроницаемость, компенсацию перемещений или требуемую огнестойкость.

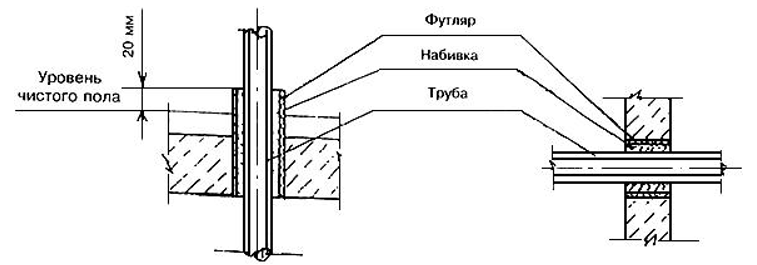

Архивная схема футляра для прохода через перекрытие и стену
Сохранённая схема показывает футляр и заполнение зазора. Отметка 20 мм на рисунке относится к изображённой схеме и не задаёт универсальный размер для всех проходов.

Когда решение без гильзы требует проверки

Применимость узла без отдельной гильзы проверяют по проекту и документации трубопроводной системы. Наличие компенсатора не означает, что температурные перемещения автоматически исчезли. Обёртка трубы двумя слоями рулонного материала также не является готовым решением для ввода подземной теплотрассы.

До монтажа нужно согласовать защиту оболочки, допустимые нагрузки и перемещения, уплотнение и возможность обслуживания. Размещение соединения внутри строительной конструкции рассматривают по требованиям конкретной системы и доступности этого соединения; общая статья не заменяет такое решение.

Крепления и перемещения труб

Проход через стену не следует автоматически считать неподвижной опорой. Типы креплений, расстояния между ними и компенсацию перемещений выбирают для материала, диаметра, температуры, нагрузки и способа прокладки. Таблицу шагов опор стальных труб нельзя переносить на полимерную или теплоизолированную трубу только по совпадению условного диаметра.

Архивная таблица опор стальных труб из прежней редакции

Таблица сохранена как справочный материал прежнего текста. Она относится к стальным трубам, а не является таблицей крепления Изопрофлекса, полипропилена или канализации. Применимость исходного документа и его редакции проверяют отдельно.

Диаметр условного прохода трубы, мм

Наибольшее расстояние между средствами крепления трубопроводов, м

неизолированных

изолированных

15

2,5

1,5

20

3

2

25

3,5

2

32

4

2,5

40

4,5

3

50

5

3

70, 80

6

4

100

6

4,5

125

7

5

150

8

6

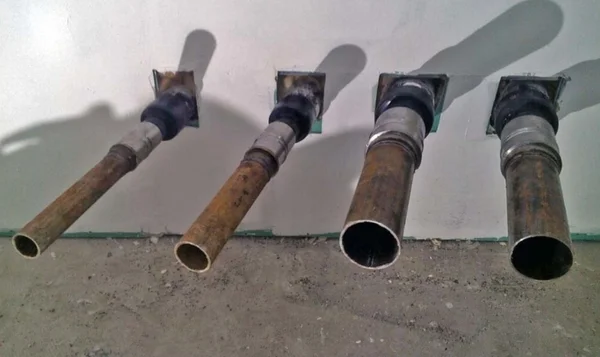

Пример монтажа труб вблизи строительной конструкции
Иллюстрация монтажных работ. Допустимый шаг креплений и нагрузки по фотографии определить нельзя.

Ошибки при устройстве прохода

  • Подбирать стеновой уплотнитель по диаметру напорной трубы вместо типоразмера её защитной оболочки.
  • Не разделять уплотнение трубы и гидроизоляцию гильзы относительно стены.
  • Считать любую пену или резиновое кольцо защитой от произвольного напора грунтовой воды.
  • Жёстко защемлять трубу без учёта её перемещений и нагрузок на оболочку.
  • Переносить размеры узла одной системы или шаг опор стальных труб на другие материалы.
  • Принимать гидроизоляционный уплотнитель за противопожарную муфту.

Ошибки при вводе через фундамент отдельно разобраны в материале о прокладке труб в фундаменте. Проход через стену и расстояние наружной трассы от здания — разные задачи.

Документация и подбор комплекта

Для ввода Изопрофлекса сверяют техническое описание конкретной серии, документацию комплектующих и проект узла. Основное направление каталога: Изопрофлекс-А (95А), 115А, базовая серия 95 · 0,6 МПа, Тандем и Квадрига. Совместимость уплотнения проверяют для выбранного исполнения, а не по одному названию семейства.

Для комплектации в Москве и Московской области подготовьте маркировку трубы, типоразмер оболочки, описание стены или фундамента, чертёж прохода и условия водозащиты. После выбора стенового уплотнителя позиции добавляют в корзину; менеджер уточняет комплектацию и выставляет счёт. Требования к монтажу и состав работ согласовывают отдельно, в том числе при обращении за монтажом трубопровода.

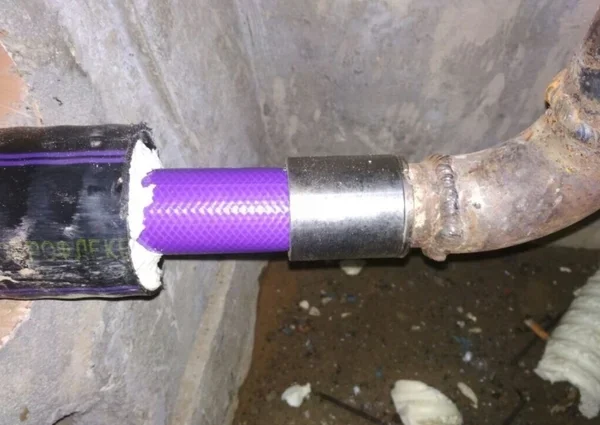

Трубы серии Изопрофлекс-75А
Сохранённое изображение Изопрофлекс-75А. Подбор ввода выполняют по маркировке и документам фактически выбранной серии.

Первичные источники: техническое описание семейства Изопрофлекс-А, редакция 01.2026, раздел 4.5; техническое описание базовой серии, редакция 01.2026, раздел 4.5. Альбом технических решений производителя содержит варианты вводов; старый узел не переносится на современное исполнение без проверки применимости.

Сохранённые PDF прежней редакции статьи

Архивные файлы оставлены для справки. Для проекта проверяют область применения и действующую редакцию; наличие файла на сайте не подтверждает актуальность всех его требований.

Противопожарный узел

Гидроизоляция ввода и противопожарная защита решают разные задачи. Для пересечения конструкции с нормируемой огнестойкостью выбирают узел под требуемый проектом предел, материал и размер трубы, изоляцию и тип стены или перекрытия. Универсальное указание «для всех проходов EI150 и выше» не задаёт корректного выбора.

Общий принцип соотнесения огнестойкости узла с пересекаемой конструкцией приведён в статье 137 технического регламента о требованиях пожарной безопасности; текст опубликован на сайте МЧС. Конкретное решение и применимые требования уточняют в проекте и документации противопожарной системы. Обычный стеновой уплотнитель для гидроизоляции сам по себе не подтверждает требуемую огнестойкость.

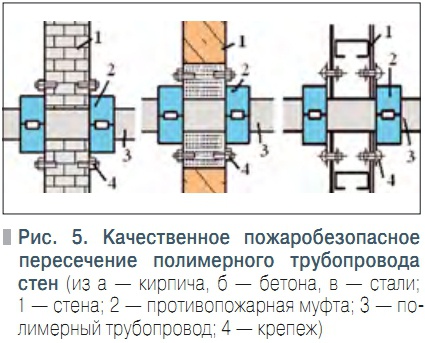

Архивная иллюстрация прохода с противопожарными муфтами
Иллюстрация из прежней редакции показывает противопожарные муфты. Она не подтверждает конкретный предел огнестойкости и применимость узла к любой трубе или стене.
