Четырехтрубные теплоизолированные трубы

Практические рекомендации

Преимущества применения четырехтрубных теплотрасс. Характеристики теплоизолированных труб. Применение Изопрофлекс Квадрига.

Содержание:

  1. Применение четырехтрубных систем

  2. Характеристики теплоизолированных труб

  3. Преимущества четырехтрубных конструкций

Теплоизолированные полимерные трубы предназначены для переноса горячей и холодной воды или нагретого теплоносителя за пределами отапливаемых зданий и служат основой для прокладки теплотрасс практически всех типов. При одновременной прокладке нескольких трубопроводов, хорошим решением является четырехтрубная теплоизолированная труба, которая заменяет 4 обычных трубопровода в теплоизоляции из пенополиуретана.

Применение четырехтрубных систем

Сферой применения четырехтрубных теплоизолированных трасс является преимущественно загородное строительство, где с помощью одного трубопровода можно завести отопление и водопровод. Две трубы отопления подразумевают прямой и обратный контуры отопления, а две трубы для водопровода — горячую и холодную воду. При отсутствии необходимости подачи холодной воды, четвертую трубу можно использовать для прокладки кабеля.

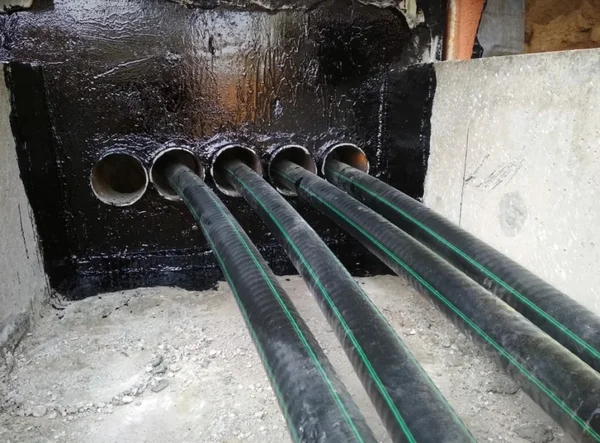

подземная четырехтрубная теплотрасса

Характеристики теплоизолированных труб

Классическая четырехтрубная теплоизолированная теплотрасса представляет собой четыре полимерных трубы из сшитого полиэтилена PE-Xa, которые изолированы друг от друга и от внешнего пространства слоем вспененного полиуретана. Теплоизолированная четырехтрубная конструкция помещена в оболочку из полиэтилена. Трубопроводы поставляются мерными отрезками длиной до 440 метров.

Из главных технических характеристик теплоизолированных труб стоит отметить три основных параметра, которые определяют области эксплуатации:

  • максимально допустимая рабочая температуры воды или теплоносителя ограничена величиной 95°С;
  • рабоче давление в четырехтрубной системе не должно превышать 1,0 МПа или 10 атмосфер;
  • диаметр внутренних труб лежит в диапазоне от 20 до 40 мм.

Из других особенностей четырехтрубных теплотрасс отметим материал внутренних труб (PE-Xa), который не допускает соединения с помощью сварки. Монтаж теплотрасс такого типа выполняют с помощью компрессионных фитингов с наружной резьбой, ассортимент которых обеспечивает все виды монтажных работ.

Изопрофлекс Квадрига 4 трубы
Изопрофлекс Квадрига 4 трубы в одной

Преимущества четырехтрубных конструкций

В качестве примера удачной реализации четырехтрубных систем приведем продукцию группы Полимертепло — теплоизолированные трубопроводы Изопрофлекс Квадрига. Из главных преимуществ изделий этой серии отметим следующие факторы:

  • срок службы трубопроводов Изопрофлекс Квадрига составляет более 50 лет;
  • небольшой вес теплотрассы качественно облегчает прокладку трубопроводов и существенно упрощает доставку четырехтрубных конструкций до места монтажа;
  • комплектование теплотрасс цельными отрезками необходимой длины сокращает количество соединительных фитингов;
  • сшитый полиэтилен для внутренних труб экологически безопасен, химически нейтрален и абсолютно не подвержен коррозии;
  • наружная оболочка теплотрассы из полиэтилена надежно защищает внутренние трубопроводы от механических повреждений;
  • гладкая поверхность внутренних трубопроводов качественно снижает гидравлическое сопротивление и существенно облегчает проектирование теплотрасс.

баннер трубы ТК Флекс

Теплотрасса из четырехтрубной теплоизолированной Изопрофлекс Квадрига не требует специальной катодной защиты от электрохимической коррозии.
