Методы определения утечек в трубопроводах теплотрасс

Утечки в подземных теплотрассах - серьёзная угроза для бесперебойного горячего водо- и теплоснабжения. Проблемы с трубами часто остаются незамеченными на поверхности, но могут привести к значительным потерям тепла, увеличению эксплуатационных расходов, разрушению асфальтового покрытия и подтоплению подземных коммуникаций, что чревато аварийными ситуациями, включая нарушение работы канализации, газовых сетей и кабельных коммуникаций. Чтобы вовремя обнаружить утечку и предотвратить серьёзные последствия, важно использовать эффективные методы диагностики. Рассмотрим их в этой статье, а также узнаем признаки утечек и этапы их поиска.

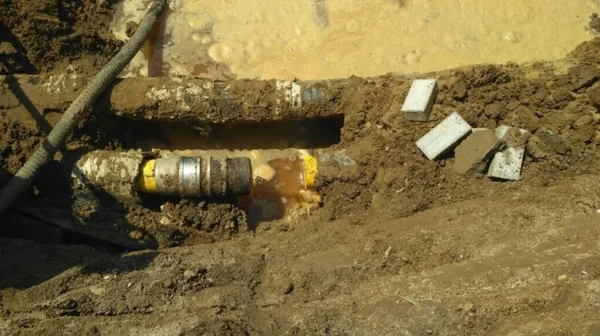

утечка труб подземных

Как вовремя заметить проблему: признаки утечки в подземных теплотрассах

Утечка в подземной теплотрассе не всегда очевидна. Однако уже на начальных стадиях повреждения труб начинают влиять на инженерные системы. Вот признаки утечки, на которые стоит обратить внимание.

Повышенная влажность или лужи рядом с теплотрассой: влага может скапливаться на поверхности или в грунте вблизи деформированного участка.
Необычные колебания температуры: участки с повышенной температурой в зимний период могут быть индикатором утечки.
Увлажнение грунта или осадки на асфальте: вода, просачивающаяся из трубы, может привести к увлажнению почвы или образованию ледяной корки на поверхности зимой.
Шум из труб: шипение, журчание или бульканье указывают на разрушение теплотрассы.
Повышение давления в системе: резкие изменения давления свидетельствуют о наличии утечек.
Повреждения асфальта или земли: трещины и проседания часто вызваны износом труб.
Неприятные запахи: накопление влаги приводит к появлению запаха сырости и плесени в зданиях.

Раннее выявление указанных признаков помогает быстрее и дешевле устранить проблему.

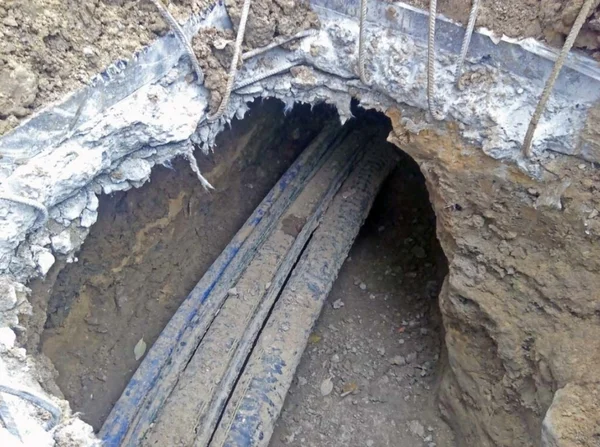

повреждение теплотрассы

Поиск утечек в подземных теплотрассах: проверенные методы

Существует множество методов поиска утечек в подземных теплотрассах. Рассмотрим наиболее распространённые из них.

Тепловизионная диагностика

Тепловизионная диагностика - метод, основанный на использовании инфракрасных камер для выявления аномалий температуры на поверхности, что помогает обнаружить утечку горячей воды.

Преимущества	Ограничения
Быстрое обнаружение проблем на больших участках. Не требует раскопок и подходит для всех погодных условий.	Трудности с точным определением местоположения утечки, если поверхность сильно засыпана.

Акустический метод

Акустический метод - выявляет характерные шумы, возникающие при утечке воды через треснувшую трубу.

Преимущества	Ограничения
Высокая точность для выявления даже мелких утечек. Эффективен на больших глубинах.	Может быть дорогим из-за использования специфических газов и оборудования.

Импульсная рефлектометрия

Импульсная рефлектометрия - метод, используемый для диагностики кабельных теплотрасс, основанный на отправке электрического импульса, который помогает точно определить место дефекта.

Преимущества	Ограничения
Идеален для крупных теплотрасс и кабельных систем.	Требует специального оборудования и квалифицированных специалистов.

Гидродинамический анализ

Гидродинамический анализ - метод, заключающийся в изменении давления в трубопроводной системе, что позволяет определить место утечки.

Преимущества	Ограничения
Высокая эффективность и точность для различных типов теплотрасс.	Требует достаточного давления в системе.

Корреляционный анализ шумов

Корреляционный анализ шумов - метод, использующий систему датчиков для выявления звуков, возникающих при утечке. Разница во времени, с которой сигнал достигает разных точек, позволяет точно определить местоположение повреждения.

Преимущества	Ограничения
Высокая точность, даже при мелких утечках.	Сложность применения в условиях высоких шумов.

Геофизические исследования

Геофизические исследования - метод, который предполагает анализ состава грунта и его физические свойства для выявления утечек воды.

Преимущества	Ограничения
Хорошо сочетается с другими методами диагностики.	Может потребовать значительных затрат на оборудование.

Выбор метода поиска утечек в подземных теплотрассах зависит от типа дефекта, глубины трубопровода, материала труб, доступности участка и состояния системы. Для мелких утечек подходят акустическая оценка или инфракрасные камеры, для крупных - газовая диагностика или гидродинамический анализ. Для глубоких труб используются геофизические технологии, а для труднодоступных участков - более точные методы, такие как газовые трассировщики. Специализированное оборудование позволяет локализовать неисправность, минимизировать земляные работы и предотвратить дальнейшие разрушение теплотрассы, что важно для сокращения затрат на ремонт.

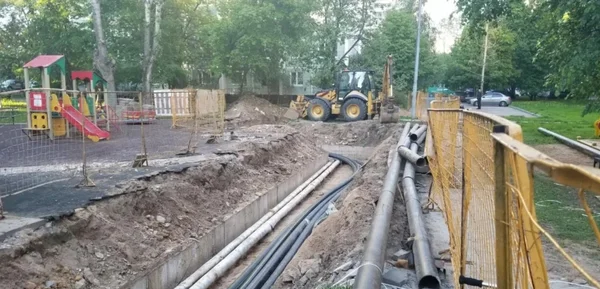

методы определения утечек

Этапы поиска утечек в подземных теплотрассах

Обнаружение утечек в подземных теплотрассах - задача, которая требует грамотного поэтапного подхода.

Сбор информации - анализ данных о трубопроводе: возраст, материал, прошлые ремонты.
Визуальный осмотр - проверка доступных участков на видимые повреждения.
Диагностика - использование различных технологий (инфракрасная, акустическая оценка, анализ шумов) для точного определения местоположения утечки.
Подтверждение и локализация - уточнение результатов с помощью дополнительных проверок, чтобы минимизировать вмешательство.

Также важно подходить к поиску утечек комплексно, что повышает точность проверки и сокращает время обнаружения проблемы. Например, акустическая диагностика эффективно выявляет шумы утечки, но не всегда точна в определении глубины повреждения, в то время как инфракрасная оценка позволяет точно локализовать утечку, но может быть менее эффективной при теплоизоляции. Применение газовой трассировки и гидродинамического тестирования способствует получению более достоверных сведений. В сложных случаях, особенно если участок труднодоступный, лучше обратиться к специалистам - это гарантирует качественный результат.
