Водопровод в саду или на загородной даче выступает необходимым элементом комфорта, для реализации которого выпускаются все необходимые комплектующие. Стандартное оборудование, простая схема сборки и доступность материалов — три главных составляющих для сборки дачного водопровода, колодец или скважина для которого являются источником холодной воды.
Появление новых комплектующих и материалов вносят небольшие изменения в классические схемы монтажа холодного или горячего водоснабжения, а получаемая экономия служит хорошим стимулом для модернизации водопровода. Целью данной статьи является как освещение традиционных способов организации трубного хозяйства, так и информация о новых материалах для дачного водопровода.
Особенности летней и зимней системы водоснабжения
Вопрос круглогодичной организации водоснабжения является принципиальным, так для зимней подачи воды необходим совсем другой подход в организации прокладки труб. Летняя подача горячей или холодной воды на загородной даче представляет собой любую удобную для владельца систему прокладки труб. Единственным принципиальным условием для летнего водопровода является специальный кран для слива воды перед наступлением холодов. В противном случае замороженная вода может повредить целостность труб.
Зимняя система водоснабжения предполагает круглогодичную эксплуатацию, а для ее нормального функционирования необходимо выполнить определенный комплекс мер — подземная прокладка, теплоизоляция или греющие кабели. Для зимнего водопровода хорошо подходят предварительно изолированный трубы, которые продаются уже в теплоизоляционной оболочке из пенополиуретана.
Тип источника холодной воды — колодец, скважина и общая сеть
От выбора источника водоснабжения зависит схема подачи холодной воды в помещениях загородного дома и тип прокладки трубопровода — надземный или подземный. Также от выбора источника зависит и перечень необходимого оборудования — для централизованных и общих сетей нет необходимости устанавливать насос, реле давления и расширительный бак.
Водоснабжение из колодца является очень распространенным способом организации дачного водопровода, однако низкое качество воды и определенные трудности с теплоизоляцией оборудования вынуждают владельцев загородных участков переходить на скважинный метод подачи воды.
Вода из песчаной или артезианской скважины превосходит по качеству воду из колодца, однако для грамотной организации такой системы необходимо выполнить целый комплекс мероприятий:

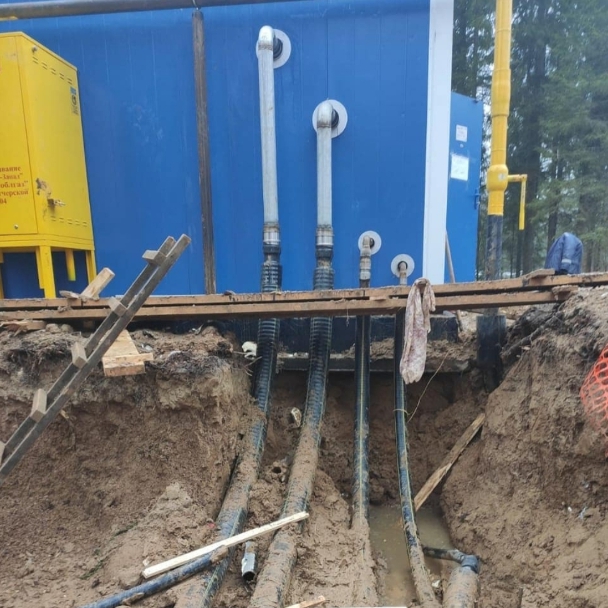

- предусмотреть подземный ввод трубопровода в помещение дачи, для последующей его разводки в теплых помещениях;
- оборудовать кессон из пластика или бетонных колец для установки погружного насоса, адаптера или оголовка скважины;
- обеспечить теплоизоляцию кессона в холодное время года.
Расположение реле давления и расширительного бака (внутри кессона или в помещении котельной) зависит от предпочтений владельца дачи и принципиальной разницы не имеет. Водоснабжение от централизованной сети дачного поселка практически ничем не отличается от городского водоснабжения, единственной особенностью которого является самостоятельный монтаж трубопровода от общей сети до жилого дома. Круглогодичная эксплуатация подразумевает хорошую теплоизоляцию данного участка или его подземную прокладку ниже точки промерзания грунта.
Варианты прокладки — поверхностный и подземный
Два способа прокладки водопроводных труб (поверхностный и подземный) полностью зависят от времени проживания владельцев дачи. Поверхностный монтаж, как правило, выбирают при летнем проживании, а заглубление водопроводных труб выполняют при круглогодичном проживании. При поверхностном способе монтажа системы водоснабжения дачного участка трубы укладываются непосредственно на грунт или закапываются на небольшую глубину. Такой способ монтажа используется в основном для полива и не требует большого объема земляных работ. Главной особенностью такого водопровода является наличие сливного крана в самой низкой точке трубопровода. С помощью такого крана вода из труб сливается на зиму, что предохраняет водопровод от замерзания.

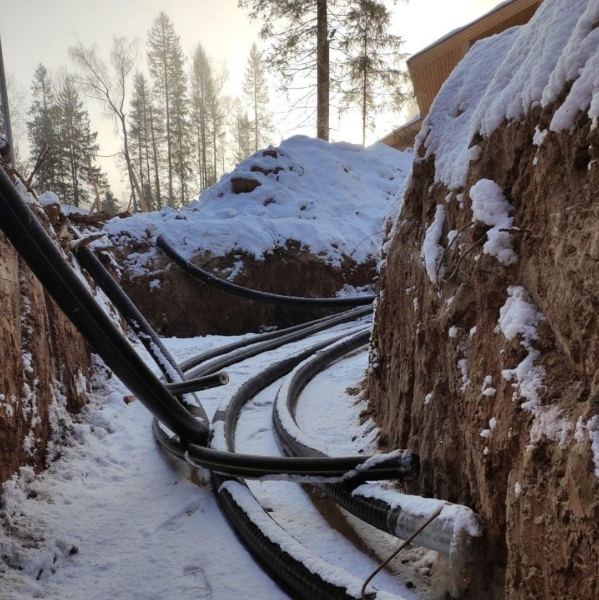

Подземный способ прокладки водопроводных труб предполагает их круглогодичную эксплуатацию, а глубина прокладки водопровода находится ниже точки промерзания грунта. Чаще всего подземные сети предназначены для подачи горячей или холодной воды в отельные строения на дачном участке — бани, утепленные гаражи, подсобные помещения и т.д. Часто водопроводную сеть совмещают с прокладкой сетей отопления, что позволяет сэкономить на прокладке отдельных траншей.
Три основных типа труб для дачного водопровода
Для прокладки водопроводных сетей в загородном доме или даче используют три основных типа полимерных труб, каждый из которых обладает собственными достоинствами и недостатками. Полиэтилен низкого давления используется для монтажа скважинного хозяйства, полипропилен — для монтажа водопровода внутри дома, сшитый полиэтилен — для монтажа контура горячей воды.
Полиэтилен низкого давления - ПНД
Трубы из ПНД обладают самой низкой стоимостью, а их прокладка не требует квалифицированного труда. Отличительной чертой это вида трубопроводов является обширный ассортимент соединительных фитингов, резьбовой метод монтажа которых качественно упрощает процесс монтажа. Трубопроводы ПНД выпускаются в нескольких вариантах давления и плотности, что предоставляет возможность выбрать оптимальный вариант для конкретного участка. Для напорных систем выбирают полиэтилен класса С или СЛ, который выдерживает давление от 4 до 8 атмосфер.
Из главных достоинств трубопроводов ПНД стоит отметить их высокую стойкость к воздействию низких температур, продолжительный срок службы (до 50 лет) и достаточно высокую прочность, которая обеспечивает устойчивость к механическим нагрузкам.
Из недостатков ПНД необходимо отметить низкую стойкость к повышенным температурам, что исключает его применение в контурах ГВС.
Полипропилен
Трубы из полипропилена обладают достаточно высокой жесткостью, они хорошо держат форму, а их поставка выполняется только мерными отрезками. Самый распространенный вид полипропилена из рандом-сополимера (PP-R) выдерживает температуру воды до 60°С, однако появление термостабилизированных разновидностей (PP-RCT) позволило поднять максимальную температуру до 85°С. Основным способом монтажа трубопроводов из полипропилена является сварка, которая обеспечивает прочный и надежный стык на всех участках водопровода. Сварка выполняется с помощью специального паяльника, а для качественного монтажа водопроводных сетей выпускается огромный ассортимент соединительных фитингов. Из важных преимуществ и достоинств трубопроводов из полипропилена необходимо отметить их достаточно низкую стоимость, универсальных характер применения, а также высокую надежность сварных швов. Из недостатков трубопроводов из полипропилена стоит отметить высокий коэффициент линейного расширения, что диктует необходимость применения температурных компенсаторов на длинных линейных участках сети горячего водоснабжения.
Сшитый полиэтилен
Трубопроводы из сшитого полиэтилена под маркой РЕХ относятся к недавно появившемуся новому поколению полимерных труб и отличаются увеличенной стойкостью к высокой температуре. Такая особенность позволяет монтировать водопроводные сети с максимальной температурой горячей воды до 95°С. Повышенная прочность трубопроводов из сшитого полиэтилена определяется горизонтальными связями в структуре молекул, однако такая особенность исключила сварку из способов монтажа. Соединение труб выполняется с помощью надвижных или пресс фитингов, которые обеспечивают устойчивое и долговечное соединение стыков.

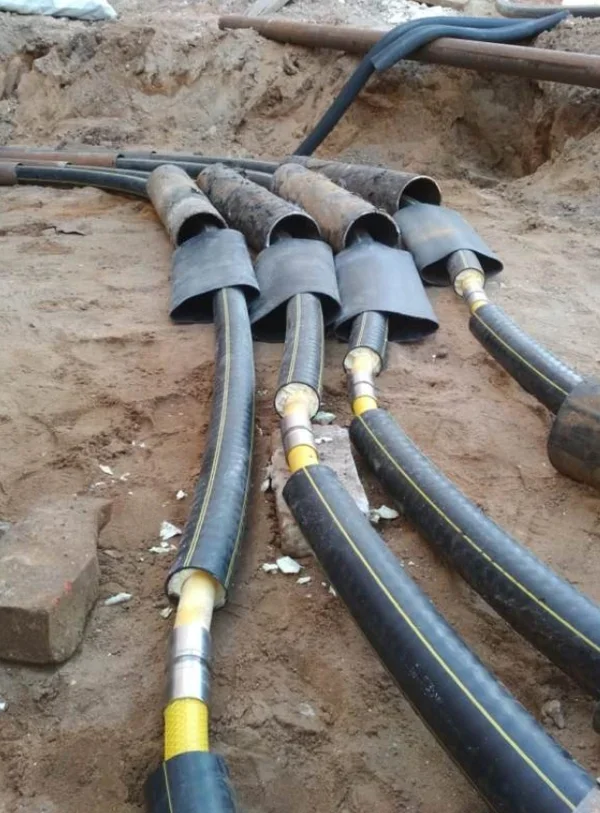

Из главных достоинств трубопроводов из сшитого полиэтилена стоит отметить их высокую гибкость, что позволяет выполнять поставку в бухтах. Такая особенность снижает количество промежуточных соединений и увеличивает общую надежность водопроводных сетей.
К недостаткам трубопроводов из сшитого полиэтилена можно отнести их достаточно высокую стоимость, которая компенсируется меньшим количеством фитингов.
Изопрофлекс Квадрига — труба, которая экономит
Трубы Изопрофлекс Квадрига относятся к абсолютно новому классу трубопроводов, основным назначением которых является совмещение отопительных и водопроводных сетей. Такая особенность снижает общие затраты прокладку сетевого хозяйства, а поставка Изопрофлекс Квадрига в бухтах уменьшает общее количество фитингов на данный участок трубопровода.
Изопрофлекс Квадрига — технические особенности
Труба Изопрофлекс Квадрига представляет собой четырехтрубный вариант трубопроводов из сшитого полиэтилена Изопрофлекс, две трубы одинакового диаметра которого предназначены для отопления, две других — для водопроводных сетей.
Комплекс труб помещен в теплоизоляционный кожух из вспененного пенополиуретана, наружная поверхность которого защищена полиэтиленовой оболочкой. Такая конструкция надежно защищает четыре трубы от механических нагрузок и длительного воздействия отрицательных температур.
Верхний предел максимального рабочего давления составляет 6 атмосфер, величины которого вполне достаточно для реализации большинства систем отопления и горячего водоснабжения.
Особенности применения и экономическая целесообразность
Основным назначением трубопроводов Квадрига является одновременная прокладка сетей отопления и водоснабжения, что позволяет экономить средства на теплоизоляции каждого трубопровода. В загородном строительстве трубопроводы Изопрофлекс Квадрига используются для тепло и водоснабжения отдельно стоящих от основного зданий — гаражей, бань, крытых бассейнов и т.д.
Для монтажа отопления используются две трубы одинакового диаметра, одна из которых обеспечивает подачу нагретой воды, а вторая предназначена для возврата охлажденного теплоносителя обратно в систему отопления. Две другие трубы служат для подачи горячей или холодной воды. В случае только холодного водоснабжения, четвертая труба может использоваться для размещения греющего кабеля, который исключает замерзание водопровода в холодное время года.
Таким образом один трубопровод Квадрига может заместить сразу три трубопровода отопления, холодного и горячего водоснабжения, что является существенным путем экономии ресурсов при организации трубного хозяйства на даче или в загородном доме.
Основные преимущества трубопроводов Квадрига
Из целого комплекса преимуществ трубопроводов Изопрофлекс Квадрига выделим основные моменты, которые определяют широкое распространения труб этого типа в загородном строительстве:
- единая конструкция четырех труб существенно облегчает прокладку сетей отопления и водоснабжения;
- общая тепловая защита и наличие труб отопления в едином тепловом кожухе качественно снижают требования к теплоизоляции системы холодного водоснабжения;
- прочная защитная оболочка из полиэтилена надежно предохраняет трубопроводы от грунтовых вод, агрессивных сред и внешних механических воздействий;
- поставка в бухтах уменьшает количество соединительных фитингов и, как следствие, снижает общие затраты на монтаж;
- достаточно высокая гибкость трубопроводов из сшитого полиэтилена упрощает монтаж и позволяет легко обойти технологические неровности или искривления траншей;
- непрерывный слой теплоизоляции снижает теплопотери и увеличивает КПД всей системы отопления и горячего водоснабжения;
- бестраншейный способ прокладки теплосетей и водопровода устраняет необходимость установки смотровых колодцев, что качественно сказывается на общей смете работ;
- важным достоинством труб Изопрофлекс квадрига является унифицированная система фитингов, которая позволяет вести монтаж даже не очень квалифицированной бригаде специалистов.
Из недостатков Изопрофлекс Квадрига можно выделит только относительно высокую стоимость, которая частично компенсируется общими преимуществами предварительно изолированных трубопроводов из сшитого полиэтилена.
Заключение
Современные технологии позволяют легко спроектировать и установить загородный трубопровод горячего или холодного водоснабжения, а его высокая надежность и долговечность обеспечиваются самыми современными материалами. Трубопроводы Изопрофлекс Квадрига упрощают весь цикл проектирования и монтажа, а надежность и долговечность сшитого полиэтилена снимает все препятствия в области подачи горячей воды.
