Двухтрубные теплоизолированные трубы

Содержание:

1. Применение двухтрубных трубопроводов
2. Характеристики двухтрубных трубопроводов
3. Конструкция теплотрасс
4. Преимущества двух труб в одной
5. Транспортировка труб
6. Хранение труб
7. Монтаж двухтрубных теплотрасс
8. Изопрофлекс Тандем - единое решение многих проблем
9. Ответы на часто задаваемые вопросы

Двухтрубная теплоизолированная труба представляет собой конструкцию из двух гибких полимерных труб, которые совместно изолированы от внешнего пространства слоем вспененного полиуретана. Наружная поверхность этой конструкции дополнительно защищена достаточно жесткой оболочкой из полиэтилена, что защищает теплотрассу от внешних механических воздействий.

Классическая конструкция теплотрасс предполагает прямой и обратный трубопроводы для транспортировки теплоносителя. Применение для этих целей одного теплоизолированного трубопровода в двухтрубном исполнении предполагает значительную экономию финансовых ресурсов на всех этапах проектирования, монтажа и эксплуатации теплотрасс.

Применение двухтрубных трубопроводов

Двухтрубные теплотрассы из гибких полимерных труб находят широкое применение во внутриквартальных сетях системы жилищно-коммунального хозяйства с тепловым графиком 95/70, а также в частном домостроении для прокладке сетей отопления или водоснабжения между котельной и соседними жилыми или хозяйственными зданиями — гаражами, банями, тепличным хозяйством и т.д.

Двухтрубный вариант в теплоизоляции заводского изготовления также находит широкое применение для транспортировки воды в системах холодного и горячего водоснабжения. Особенно актуален такой вариант водопровода в распределенной сети жилой или коммерческой застройки, где источник холодной и горячей воды находится в одном месте, а его доставка до мест потребления подразумевает значительные расстояния.

Характеристики двухтрубных трубопроводов

Из целого комплекса технических характеристик двухтрубных трубопроводов выделим несколько основных параметров, которые определяют основные преимущества проектируемых теплотрасс:

• максимально допустимая температура воды или теплоносителя не должна превышать величину 95°С;
• предельное рабочее давление ограничено величиной 0,6 МПа;
• диапазон диаметров внутренних труб находится в пределах от 25 до 63 мм, а толщина их стенок — от 2,3 до 5,8 мм;
• внутренние трубы изготовлены из сшитого полиэтилена РЕХ-а и помещены в слой теплоизоляции из пенополиуретана.

Защитный кожух из полиэтилена низкого давления сохраняет гибкость всей конструкции и защищает теплоизоляцию от внешних воздействий.

Конструкция теплотрасс

Конструкция теплоизолированных трубопроводов состоит из двух одинаковых труб SDR11, помещенных в слой вспененного утеплителя на основе полиуретана. Индекс SDR в расшифровке параметров труб обозначает пропорциональное увеличение толщины стенки трубы с ростом его диаметра. Таким образом сохраняются предельные параметры по допустимому давлению, с увеличением диаметра трубопроводов.

Снаружи две трубы со слоем теплоизоляции защищены гофрированным кожухом из полиэтилена. Гофрированный характер поверхности кожуха снижает вероятность его повреждения при изгибах и позволяет транспортировать готовые изделия в бухтах или на барабанах.

Преимущества двух труб в одной

Теплоизолированная композиция из двух труб из сшитого полиэтилена имеет целый ряд технических и эксплуатационных преимуществ, основными из которых выступают следующие факторы:

• теплоизолированные трубы из сшитого полиэтилена абсолютно не подвержены коррозии, имеют нейтральную химическую реакцию и гладкую внутреннюю стенку, что существенно снижает гидравлическое сопротивление;
• достаточно толстый слой теплоизоляции качественно снижает тепловые потери на всем протяжении теплотрасс;
• высокая гибкость и эластичность конструкции позволяет монтировать теплотрассы мерными отрезками необходимой длины, которые доставляются на объект в бухтах или на барабанах;
• монтаж теплотрассы единым отрезком необходимой длины существенно снижает количество монтажных фитингов, что положительно сказывается на общей экономике проекта;
• общий срок службы теплоизолированных трубопроводов превышает 50 лет, что существенно снижает эксплуатационные расходы.

Низкий коэффициент температурного расширения не требует установки специальных компенсаторов при нагревании и остывании воды или теплоносителя.

Транспортировка труб

Из общих положений при транспортировке необходимо отметить требование сохранности груза и его защиту от атмосферных осадков путем укрытия слоем брезента или другого рулонного материала.

Из других особенностей транспортировки теплоизолированных двухтрубных изделий отметим следующие требования:

• перевозка теплоизолированных труб в бухтах требует ровной поверхности кузова автотранспорта, отсутствия острых граней и углов, а также наличия приспособлений от перемещения груза во время езды. Бухты во время перевозки должны быть связаны мягкими ремнями (стяжками) в четырех местах по периметру бухты. Бухты допускается транспортировать в вертикальном положении при наличии специальных приспособлений;
• трубы, намотанные на барабаны, перевозятся с помощью тягача и специального полуприцепа длиной 9 или 13 метров. На прицепе длиной 9 метров можно перевозить один барабан, а на прицепе длиной 13 метров — два. При перевозке теплоизолированных трубопроводов на барабане, концы труб должны быть надежно закреплены.

Перевозка мерных отрезков предполагает выбор автотранспорта с необходимыми размерами кузова, длина которого не должна быть меньше длины мерных отрезков.

Хранение труб

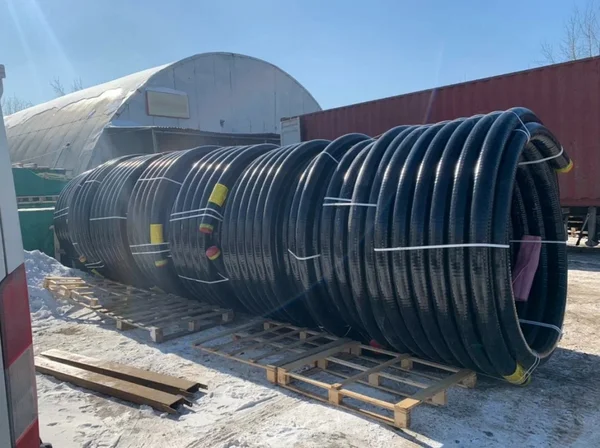

Длинномерные отрезки труб должны храниться в бухтах или на барабанах, а их короткие отрезки — в штабелях или на стеллажах. Места хранения должны быть уделены от нагревательных приборов на расстояние не менее 1 метра. Также места хранения должны быть удалены от мест складирования легковоспламеняющихся или химически активных веществ.

При сроках хранения больше двух недель, трубопроводы должны быть защищены от прямого воздействия солнечной радиации. Для этой цели используют навесы или укрывной материал. В последнем случае должна быть обеспечена возможность периодического проветривания.

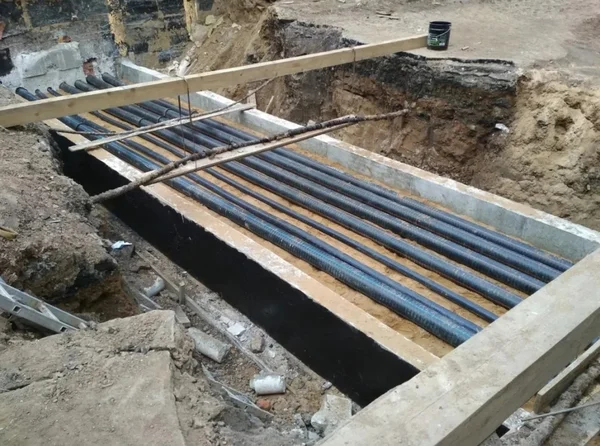

Монтаж двухтрубных теплотрасс

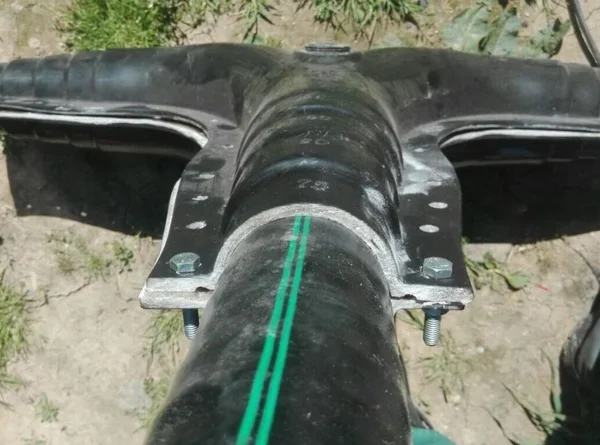

Трубы из сшитого полиэтилена не допускают монтажного соединения с помощью сварки. Для монтажа труб используются современные надвижные пресс-фитинги или компрессионные фитинги с наружной резьбой. Последний вариант существенно упрощает монтажные работы, однако надвижные пресс-фитинги более надежны. Выбор в пользу того или другого варианта остается за заказчиком и определяется на стадии проектирования двухтрубных теплотрасс.

Изопрофлекс Тандем - единое решение многих проблем

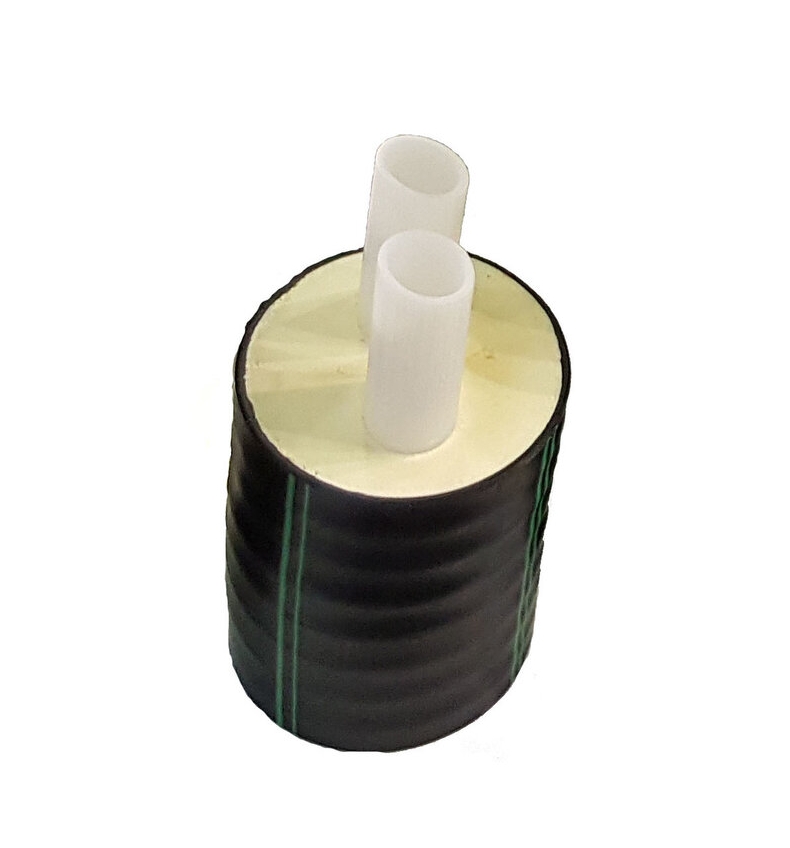

Очень удачным решением двухтрубных теплоизолированных труб является разработка компании Полимертепло — трубы Изопрофлекс Тандем. В качестве ключевых отличий этих труб стоит отметить полное замещение импортных комплектующих и материалов, самые передовые технологии изготовления и замкнутый цикл производства, который не требует поставок от сторонних организаций.

Трубы Изопрофлекс Тандем первыми появились на отечественном рынке и за длительный срок своей эксплуатации собрали большое количество положительных отзывов от проектных и монтажных организаций, которые полностью подтверждают соответствие декларируемых и реальных параметров надежности и долговечности.

Собственное производство всех комплектующих, фитингов и инструмента для их монтажа — еще один аргумент в пользу Изопрофлекс Тандем.

Ответы на часто задаваемые вопросы

Что такое двухтрубные теплотрассы?

Двухтрубные теплотрассы представляют собой систему теплоснабжения зданий, состоящую из двух отдельных магистралей трубопроводов: одна труба предназначена для подачи горячей воды от котельной к потребителям (прямая линия), вторая служит для возврата охлажденной воды обратно в котельную (обратная линия). Такая система обеспечивает равномерное распределение тепла и позволяет поддерживать стабильную температуру теплоносителя в каждой точке здания независимо от расстояния до котельной.

Диаметр труб при двухтрубной системе отопления?

Выбор диаметра труб зависит от множества факторов, включая мощность отопительной системы, длину магистрали, количество подключенных потребителей и требуемый расход теплоносителя. Для частных домов чаще всего используются трубы диаметром от 15 мм до 50 мм, тогда как для многоквартирных жилых комплексов и промышленных объектов диаметр может достигать 80–200 мм и даже больше. Расчет оптимального диаметра осуществляется инженерами-теплотехниками исходя из конкретных условий эксплуатации.

Недостатки двухтрубной системы отопления

Несмотря на многочисленные преимущества, двухтрубная система имеет ряд недостатков:

• Высокая стоимость: установка требует прокладки двух линий трубопровода, что увеличивает затраты на монтаж и обслуживание.
• Повышенные требования к теплоизоляции: поскольку две линии находятся рядом друг с другом, важно обеспечить качественную изоляцию для предотвращения потерь тепла и образования конденсата.
• Необходимость балансировки: если трубопровод неправильно спроектирован или установлен, возможны проблемы с неравномерностью нагрева помещений, что потребует дополнительной настройки и регулировки системы.

Какие трубы нельзя использовать для отопления?

Для устройства систем отопления категорически запрещены трубы из материалов, не предназначенных для транспортировки горячих жидкостей под давлением. К таким материалам относятся:

• Трубы из поливинилхлорида (ПВХ), поскольку они теряют прочность и деформируются при высоких температурах.
• Гофрированные металлические гибкие шланги (за исключением специальных изделий с защитой от температурных воздействий).
• Асбестоцементные трубы ввиду хрупкости материала и низкой устойчивости к высоким температурам.
• Металлические оцинкованные трубы (обычно используемые для водоснабжения), так как покрытие цинка разрушается при нагревании, вызывая коррозию и ухудшение качества теплоносителя.
