Использование запорной арматуры Изопрофлекс

Для монтажа теплосетей Изопрофлекс используется запорная арматура, которая представляет собой стальные детали для соединения с помощью фланцев или сварки. Для подсоединения к запорной арматуре трубопроводов Изопрофлекс применяются пресс-фитинги со стальным окончанием. Перед началом монтажных работ к стальному окончанию пресс-фитинга необходимо приварить отрезок трубы длиной 400-500 мм.

Способы и виды монтажных соединений

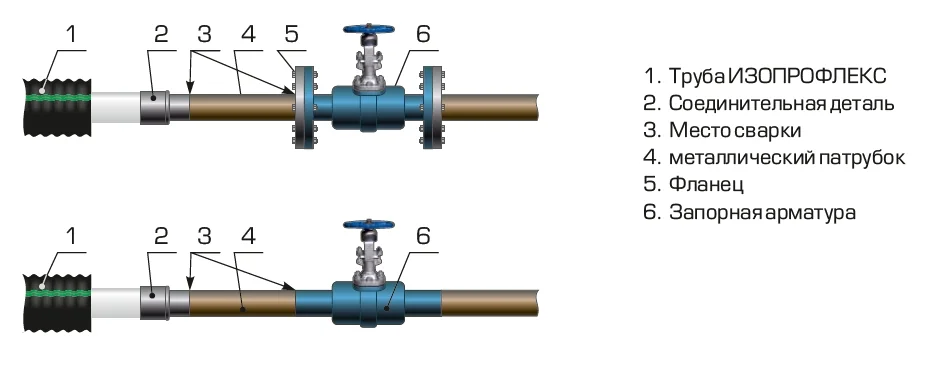

Способы и виды монтажных соединений обычно указываются в проекте тепловой сети, спецификация которого содержит все типы применяемых деталей. Типовые решения по соединению труб Изопрофлекс с фланцевой или сварной запорной арматурой показаны на рисунке.

Типовая запорная арматура обычно монтируется в закрытых камерах или колодцах, размеры и конфигурация которых указывается в проекте тепловой сети. Допускается выполнять монтаж шаровых кранов непосредственно в грунте, используя специальный ковер. Любые отклонения в проекте согласовываются с проектной организацией.

Правила установки запорной арматуры

При установке запорной арматуры необходимо выполнять следующие условия:

• при установке секционирующей арматуры она монтируется по ходу теплотрассы до окончательной фиксации расчетных участков;
• монтаж запорной арматуры выполняют путем вырезки технологических бочонков, длина которых равна длине запорной арматцры, с учетом удлинения или укорочения трубопроводов. Такой монтаж практикуют как до, так и после испытаний на гидравлику и закрепления трубопроводов на опорах.

Способы установки запорной арматуры в неперекрытые или закрытые камеры выбирают в зависимости от текущих обстоятельств — с помощью кранового оборудования или по отдельным технологически картам.
