Испытания смонтированного трубопровода Изопрофлекс помогают проверить прочность и герметичность участка, в том числе соединений, выполненных на объекте. До начала работ нужно определить границы проверки, давление, последовательность выдержек и критерии приёмки. Их задают для конкретной серии труб, фитингов и условий проекта.

У семейства Изопрофлекс есть разные исполнения: базовая серия, Изопрофлекс-А, 115А, Тандем и Квадрига. Общее название семейства не задаёт единого режима опрессовки. Ниже — что проверить в программе работ и как согласовать испытания с изоляцией стыков и засыпкой.

Что проверяют у смонтированного Изопрофлекса

У теплоизолированной трубы различают напорную часть, её соединения и наружную защиту теплоизоляционного стыка. Проверку трубопровода водой и проверку герметичности изоляционной муфты планируют как разные операции. Режим проверки наружной муфты нельзя использовать для опрессовки напорной трубы.

В техническом описании Изопрофлекс-А, редакция 01.2026, операция с воздухом в разделе «Работы по изоляции стыка» относится именно к изоляционной муфте. Для смонтированного трубопровода требуется собственная программа испытаний. Общий порядок подготовки наружных сетей разобран также в статье «Гидравлические испытания наружных трубопроводов».

Соединения двух труб с металлическими переходами и арматурой

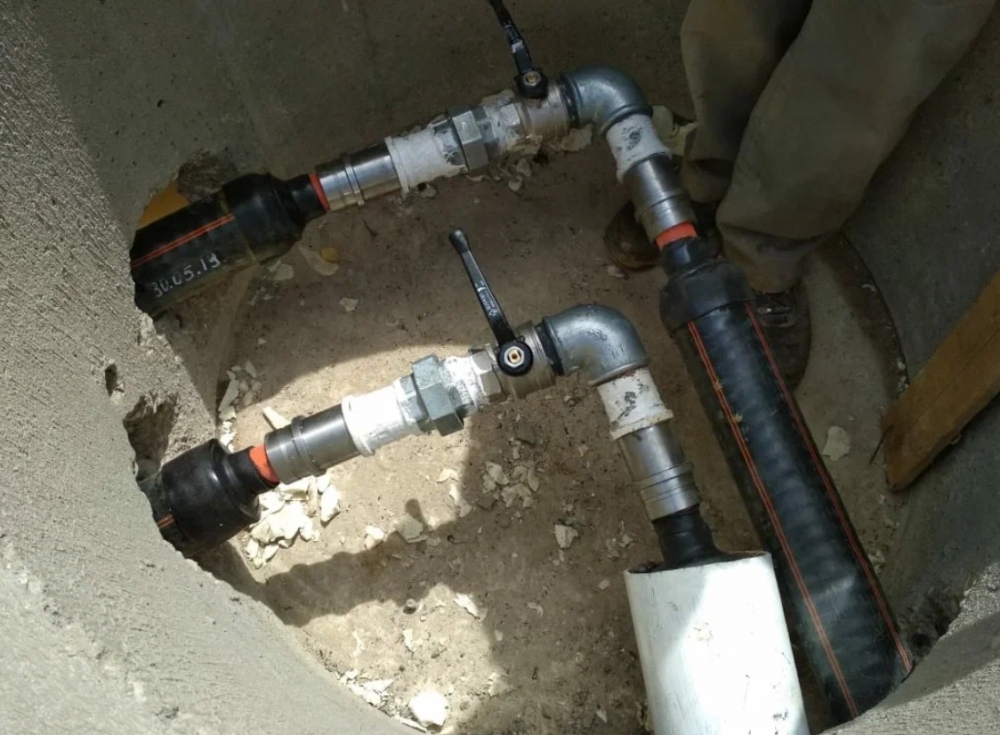

Узел соединения труб с арматурой. Фотография иллюстрирует соединения; давление и результат их испытания по снимку определить нельзя.

Какие данные нужны для программы испытаний

Сначала сверяют проектную спецификацию, маркировку поставленных труб и документы на фитинги. Давление, указанное в карточке товара, само по себе не является заданием на испытание. Для Тандема и Квадриги в программе обозначают границы и подключения каждого проверяемого напорного контура.

Что уточнитьЧто записать в программе
Трубы и соединенияСерию, типоразмер, маркировку и способ соединения; применённую редакцию документации изготовителя.
Границы участкаПроверяемые контуры, точки заполнения и удаления воздуха, места заглушек, отключение оборудования.
РежимДавление и место его измерения, порядок набора, стабилизации, выдержек и снижения; допустимость и учёт подкачки.
УсловияТемпературу воды и окружающей среды, защиту от замерзания, закрепления, доступ к соединениям и порядок опорожнения.
ПриёмкаПриборы, измеряемые величины, допустимые изменения, результаты осмотра и порядок оформления документов.

Параметры берут из рабочей документации и применимой методики изготовителя для выбранной системы. Если серия или соединение отличаются от описанных в источнике, режим согласовывают до начала испытаний.

Подготовка участка и доступ к соединениям

К проверке приступают после готовности напорных соединений, временных заглушек и закреплений. Испытуемый участок отделяют от действующей сети и оборудования по утверждённой схеме. Заглушки, опоры, приборы и испытательная установка должны соответствовать выбранному режиму.

  • Сверяют монтаж соединений с инструкцией для конкретных труб и фитингов.
  • Проверяют схему отсечения участка, закрепления и возможность безопасно снять давление.
  • Подготавливают заполнение, удаление воздуха, измерение давления и опорожнение.
  • Согласуют доступ к соединениям для осмотра и этап, на котором разрешено закрывать их теплоизоляцией.
  • Устанавливают требования к воде, температуре и защите участка от замерзания по выбранной программе.

Для системы, описанной в альбоме технических решений производителя, предварительное гидравлическое испытание расположено до теплоизоляции соединений и окончательной засыпки, а окончательное — после этих работ. Поэтому в программе выбранного объекта отдельно указывают готовность напорного соединения и готовность его наружной теплоизоляции.

Схематическое изображение инженерных систем внутри здания

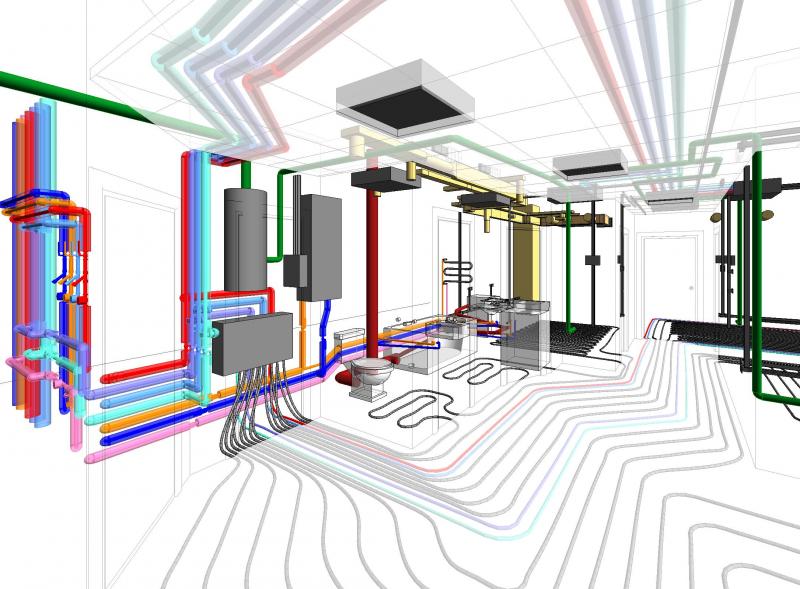

Иллюстрация внутренних инженерных систем. Состав показанных сетей не определяет методику испытаний наружного трубопровода Изопрофлекс.

Предварительная и окончательная проверка

После подготовки участок заполняют водой и удаляют воздух. Давление повышают и выдерживают в последовательности, указанной в программе. Контролируют показания приборов и доступные соединения, фиксируют время и необходимые измерения. При обнаружении дефекта работы останавливают, безопасно снимают давление и устраняют причину; повторную проверку проводят по принятой методике.

ЭтапЧто проверить перед нимЧто зафиксировать
Предварительное испытаниеГотовность напорных соединений, заглушек и закреплений; возможность осмотра до закрытия стыков.Заданный режим, ход проверки, осмотр соединений и решение о переходе к следующим работам.
Окончательное испытаниеГотовность участка на предусмотренной проектом стадии; завершение необходимых работ по изоляции и засыпке.Последовательность стадий, давление и время, измерения по программе, итоговое решение о приёмке.

Последовательность давления должна быть однозначной. Для каждой стадии указывают исходный и целевой уровни, направление изменения и выдержку. Все переходы между уровнями согласуют до начала работ.

Альбом технических решений производителя описывает для окончательного испытания сначала выдержку на рабочем уровне, затем переход к повышенному уровню. Это пример последовательности из конкретного документа. Численные значения и время из него не переносят автоматически на все современные серии и соединения Изопрофлекс.

Результат оценивают по критериям выбранной программы: осмотру и измеряемым изменениям давления либо другим предусмотренным величинам. Универсальное требование «стрелка манометра совсем не движется» и таблица для другого способа соединения не заменяют эти критерии.

Результаты и приёмочные документы

В журнале и документах испытаний указывают участок и контуры, применённую методику, трубы и соединения, приборы, условия, фактическое давление, выдержки и результаты осмотра. Если программа предусматривает подкачку или иные измерения, их также отражают в записи. Выявленные дефекты и повторную проверку фиксируют отдельно.

Состав исполнительной документации и формы актов определяют по проекту, договору и применимым требованиям. В комплект могут входить документы на изделия, записи входного контроля, акты скрытых работ и результаты предусмотренных испытаний. Перечень согласуют для конкретного объекта до сдачи; сам факт подписания общего списка не подтверждает готовность каждой системы к эксплуатации.

Подбор труб и комплектующих

Для комплектации в Москве и Московской области начните с нужной серии: Изопрофлекс-А (95А), 115А, Изопрофлекс 95 · 0,6 МПа, Тандем или Квадрига. Способ соединения подбирают по совместимости труб и фитингов; обзор есть в статье о фасонных изделиях Изопрофлекс.

Для защиты соединений используют предусмотренные для выбранного исполнения комплекты изоляции стыка и концевые предохранители. Размеры, состав и совместимость сверяют по документации. Выбранные позиции добавляют в корзину; менеджер уточняет комплектацию и выставляет счёт. Стоимость и условия доставки зависят от состава заказа и маршрута.

Трубы семейств Изопрофлекс и Касафлекс

Температурные и прочностные характеристики выбирают по конкретной серии. Предел до 160 °C на баннере относится к соответствующему исполнению Касафлекс, а не ко всем трубам Изопрофлекс.

Источники и архивные материалы

Архивные документы и таблица прежней редакции статьи

Эти материалы сохранены для справки. Их применимость к объекту и действующую редакцию требований проверяют отдельно; они не составляют готовую программу испытаний всех серий Изопрофлекс.

Архивная таблица утечек для сварных, клеевых и раструбных соединений

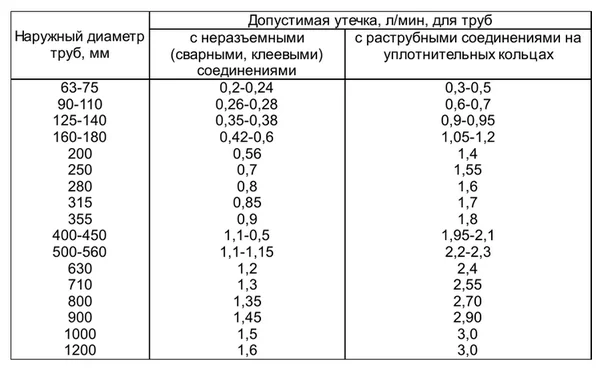

Сохранённая таблица содержит колонки для сварных/клеевых соединений и раструбов с уплотнительными кольцами. Она не является универсальным критерием приёмки напорных труб PE-Xa с пресс-фитингами. Для выбранного участка используют критерии его программы испытаний.
