Как Изопрофлекс соединяется со стальной трубой

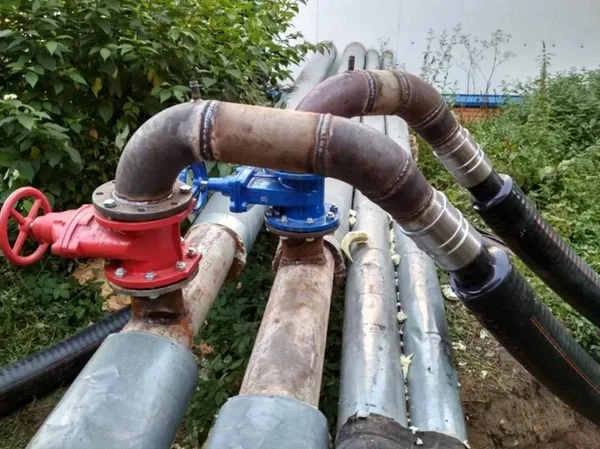

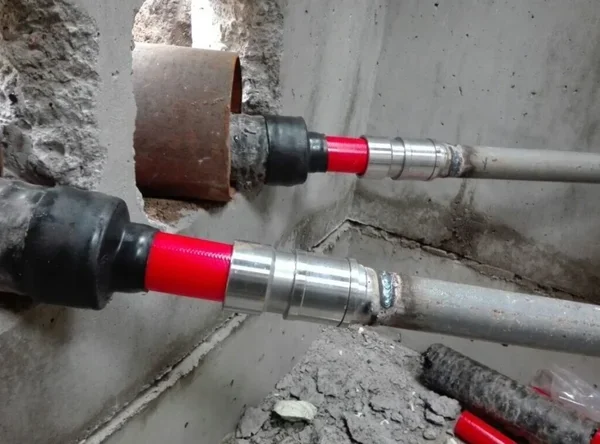

Изопрофлекс соединяют со стальным участком через фитинг под сварку: один его конец устанавливается на полимерную напорную трубу, другой предназначен для сварного соединения с металлической частью трубопровода. Для обычного примера с типоразмером 63 в рассмотренных ниже системах стальная сторона имеет наружный диаметр 57 мм и стенку 4 мм. Это размер 57 × 4 мм, а не обозначение DN57.

Сначала выбирают систему соединения по серии трубы и рабочим параметрам проекта, затем сверяют типоразмер и стальной конец конкретного фитинга. Одинаковый размер стальной стороны не делает разные фитинги взаимозаменяемыми.

Как выбрать систему · Пример для типоразмера 63 · Таблица размеров · Монтаж · Данные для заказа · Документы

Какой фитинг нужен для вашей серии Изопрофлекс

В технических описаниях производителя выделены разные системы: для базового Изопрофлекс 95 · 0,6 МПа — пресс-фитинги под сварку (Р); для 75А, Изопрофлекс-А (95А) и 115А — пресс-фитинги с полимерной втулкой, сокращённо ПВ; для отдельного исполнения 115А/1,6 — обжимные фитинги. При подборе учитывают точное исполнение трубы и комплект соединения.

В документе семейства А отдельно указано исключение для трубы Изопрофлекс-А 225/315: она монтируется обжимными фитингами. Поэтому правило выбора нельзя распространять на семейство только по общему названию. Основание — таблица совместимости, PDF-страница 17.

Изопрофлекс 63: переход на сталь 57 × 4 мм

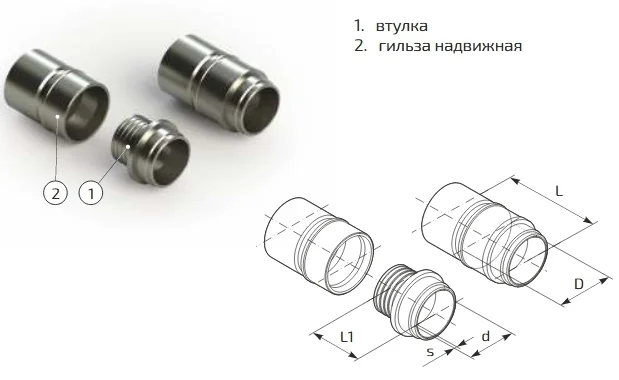

В трёх проверенных примерах ниже типоразмер соединяемой напорной трубы — 63, а размер стального конца d × s — 57 × 4 мм. d означает наружный диаметр стальной стороны, s — толщину её стенки. Диаметр защитной оболочки Изопрофлекс не используют вместо типоразмера напорной трубы.

Система трубы	Конкретное изделие	Стальная сторона d × s, мм
Базовый Изопрофлекс 95 · 0,6 МПа	Пресс-фитинг под сварку 63 (Р)	57 × 4,0
75А / Изопрофлекс-А (95А) / 115А, система на 1,0 МПа по техническому описанию	Пресс-фитинг с ПВ под сварку 63 (Т)	57 × 4,0
Отдельное исполнение Изопрофлекс-115А/1,6	Фитинг обжимной под сварку 63	57 × 4,0

ПВ — полимерная втулка. Её наличие и остальные части комплекта проверяют по документации выбранной системы. Таблица относится к указанным изделиям; другие исполнения подбирают по их собственным характеристикам.

Размеры стальных концов фитингов под сварку

Ниже приведены размеры d × s из трёх таблиц производителя, редакция 01.2026. Это размеры конца фитинга, а не расчёт пропускной способности и не таблица перевода в DN.

Типоразмер напорной трубы	Пресс-фитинг (Р), d × s, мм	Пресс-фитинг с ПВ (Т), d × s, мм	Обжимной фитинг, d × s, мм
25	25 × 2,5	—	—
32	32 × 3,0	32 × 3,0	—
40	38 × 3,0	38 × 3,0	—
50	45 × 3,5	45 × 3,5	45 × 5,0
63	57 × 4,0	57 × 4,0	57 × 4,0
75	76 × 5,0	76 × 5,0	76 × 5,0
90	89 × 5,0	89 × 5,0	89 × 5,0
110	108 × 5,0	108 × 4,0	108 × 4,5
125	—	127 × 5,5	127 × 5,5
140	—	133 × 5,0	135 × 6,0
160	—	160 × 6,5	159 × 6,0
225	—	—	219 × 7,5

Знак «—» означает, что в выбранной таблице нет такой строки. Он не описывает весь ассортимент производителя или наличие товара. В строках 110 и 160 особенно важно читать столбец своей системы: размеры стальной стороны и стенки различаются.

Источники: таблица 3.1 базового Изопрофлекс, PDF-страница 13; таблица 3.1.1 пресс-фитингов с ПВ, PDF-страница 18; таблица 3.2.1 обжимных фитингов, PDF-страница 28. Все документы открываются на сайте ТК Флекс.

Что проверить перед монтажом

Прочность и герметичность узла зависят от правильного подбора, комплекта, инструмента и соблюдения технологии. Для рассмотренных фитингов производитель требует завершить сварочные работы до монтажа фитинга на полимерную трубу, чтобы не перегреть её; после сварки фитингу дают остыть. Подготовку конца трубы, сборку, работу инструментом и защиту узла выполняют по инструкции своего исполнения.

Порядок операций приведён в разделе 6.2 для базовой системы (Р), разделе 6.2 для пресс-фитинга с ПВ и разделе 6.3 для обжимного фитинга. Краткое описание статьи не заменяет эти инструкции и проект узла.

Какие данные нужны для подбора и заказа

• Полная маркировка Изопрофлекс, серия и типоразмер напорной трубы.
• Рабочие параметры по проекту и исполнение: однотрубное, Тандем или Квадрига. Для многотрубной системы — данные каждой подключаемой напорной ветви.
• Наружный диаметр и стенка существующей стальной трубы, материал металлического участка и схема узла.
• Количество соединений, требуемые комплектующие и адрес объекта.

Для поставки в Москву и Московскую область передайте эти данные менеджеру. По выбранным позициям в каталоге Изопрофлекс можно сформировать корзину; менеджер проверит комплект, наличие, условия поставки и подготовит счёт. Для ЦФО и остальных регионов России также укажите адрес доставки. Монтажные работы согласуют по конкретному проекту.
