Технологии заделки траншей после укладки труб

Содержание:

Технологии заделки траншей после укладки труб
Оборудование для заделки траншеи
Контроль качества уплотнения
Требования к безопасности
Охрана окружающей среды

Технологии последних десятилетий позволили кардинально изменить взгляд на прокладку труб горячего и холодного отопления. Новые марки труб Изопрофлекс и Касафлекс поставляются в места прокладки магистралей в виде бухт или длинномерными отрезками. Изопрофлекс – отрезки по 1200 м, Касафлекс – 720 м.

Этап обратной засыпки траншей с уложенными полимерными трубами является заключительным этапом монтажа наружных инженерных сетей, от технологии и качества которого зависит надежность и долговечность уложенных труб. Технология обратной засыпки достаточно хорошо проработана отраслевыми институтами, результаты работы которых сведены в технических рекомендациях ТР 73-98. Также рекомендации по обратной засыпке траншей с предизолированными трубами Изопрофлекс и Касафлекс изложены в Альбоме технических решений Полимертепло - официального завода-изготовителя.

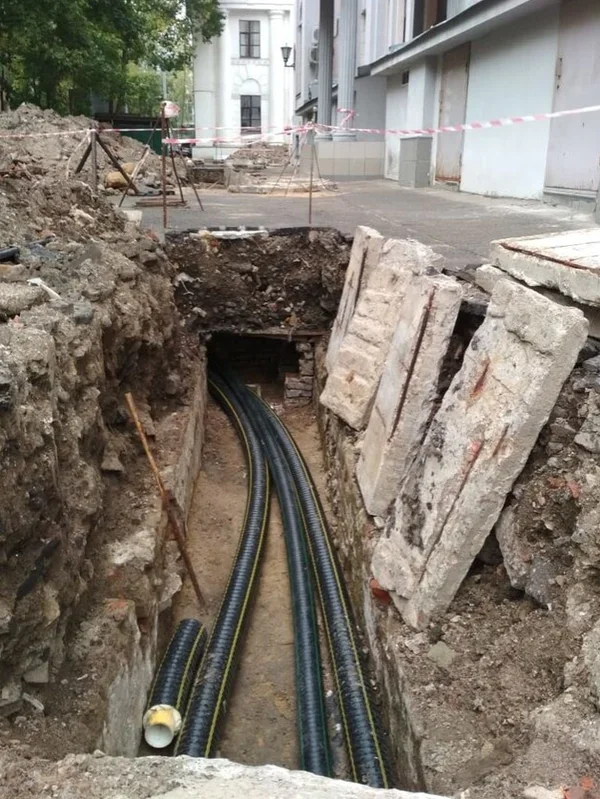

заделка траншеи при укладке труб

Основные преимущества укладки полимерных труб

Предварительно изолированные трубопроводы с внутренней полимерной (Изопрофлекс) или гофрированной нержавеющей трубой (Касафлекс) пришли за смену стальным и чугунным материалам, долговечность которых уже не отвечает современным требованиям. Однако надежность инженерных коммуникаций на основе Изопрофлекс и Касафлекс является не единственным преимуществом труб этого типа:

поставка трубопроводов в бухтах, отрезками необходимой длины, существенно снижает количество соединений и стыков. Ширина траншеи при этом уменьшается вдвое, что значительно экономит средства заказчика и сокращает место для проведения строительно-прокладочных работ.
Изопрофлекс и Касафлекс относятся к классу самокомпенсирующихся трубопроводов и не требует дополнительных затрат на монтаж компенсаторов и отводов;
при монтаже Изопрофлекс и Касафлекс не требуется применения тяжелой погрузочно-разгрузочной техники, отсутствует необходимость в проведении сварочных работ, а бесканальный метод прокладки сокращает объем земляных работ в несколько раз. Трубопровод может быть проложен в обход железобетонных старых каналов;
гибкая конструкция трубопроводов позволяет легко обходить препятствия в виде уже существующих коммуникаций, строений, бетонных опор или отдельно стоящих деревьев. Объем земляных работ при этом уменьшается. Компенсаторы и отводы при проведении магистрали не требуются;
Монтаж труб также сопряжен с инновационным подходом, применяется метод направленного бурения по горизонтали. Дорожное полотно при этом повреждается минимально и существенно облегчает прокладку инженерных систем под действующими дорогами и автострадами.

К сказанному необходимо добавить, что трубопроводы Касафлекс на текущий момент уже сняты с производства, однако комплектующие для труб до сих пор в продаже.

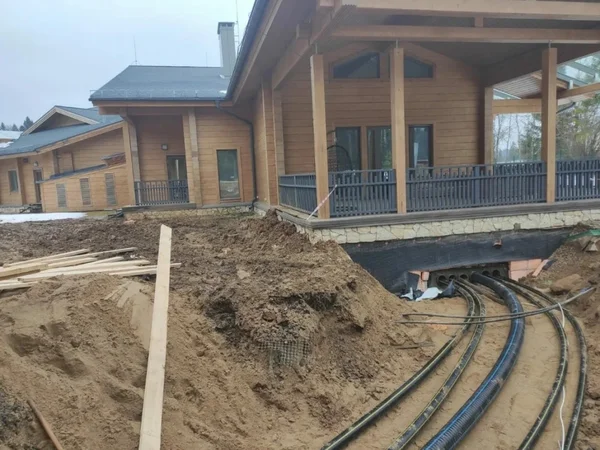

Заделка траншеи при укладке труб

Технологии заделки траншей после укладки труб

Обратная засыпка траншей с уже уложенными трубопроводами Изопрофлекс и Касафлекс представляет собой единый технологический процесс, основной целью которого является сохранение целостности и надежности уложенных труб. Заделку траншей выполняют после завершения всех испытаний, о чем составляется соответствующий акт.

В технологическом плане процесс заделки траншей при укладке труб состоит из нескольких ручных и механизированных этапов, основными из которых выступают следующие:

на предварительном этапе производится фиксация трубопроводов с использованием лопат. Отсыпка пазух под трубами, для их фиксации, производится одновременно с двух сторон. Работы этого типа обычно проводят до уровня ¼ диаметра уложенных труб;
на первом этапе засыпаются все пазухи и неровности траншеей с уложенными трубопроводами. Процесс послойной засыпки сопровождается тщательной ручной трамбовкой, с привлечением соответствующего инструмента. Высота утрамбованного ручным способом слоя должна быть на 30-50 см выше верхней части трубопровода;
последующую часть засыпки можно выполнять с помощью бульдозеров, которые сбрасывают грунт с соседних с траншеей участков с помощью ковша. Также на этом этапе применяют обычные экскаваторы и экскаваторы-планировщики;
уплотнение грунта на первом этапе выполняется с помощью пневматических или электрических трамбовок, а на втором этапе - с помощью любых уплотнителей вибрационного типа, а также с помощью самоходных или прицепных катков;
в качестве материала обратной засыпки чаще всего используют ранее вынутый грунт, состав которого избавлен от камней и органических остатков. Преимущественным видом грунта для обратной заделке трубопроводов под участками автодорог является песок.

Прокладка и заделка трубопроводов Изопрофлекс и Касафлекс на наклонных участках рельефа должна исключать вымывание грунта во время паводков. Меры по предотвращению вымывания оговариваются в проекте трубопровода и тщательно контролируются на этапе заделки коммуникаций.

Особенности заделки вырытых траншей

В некоторых случаях технологию горизонтального направленного бурения применить невозможно. Это связано с трудностями доступа к участку, на котором требуется провести новую магистраль, и с его особенностями. Тогда нужно вскрывать дорожное полотно и заделывать траншеи.

Ранее траншеи традиционно заделывали горячим асфальтом. Технология применялась только при ряде условий, связанных с необходимостью поддерживать высокую температуру асфальта и с погодными условиями. Асфальт прокладывали только в теплое время года. Зимой или осенью работы приходилось приостанавливать, что сказывалось на их эффективности и сроках.

Сейчас ситуация изменилась, на смену горячему асфальту пришел холодный асфальт. Материал не требует нагрева, что понятно из названия, включает только два компонента: щебень и наполнитель. Последний компонент выступает в качестве вяжущего вещества в составе асфальта.

С появлением этого материала процесс заделки ранее подготовленных траншей стал проходить намного проще. Теперь не требуется специальная громоздкая техника. Рабочие операции проводятся при любых погодных условиях, даже при температуре до –20 градусов. Качество заделочных швов остается высоким, а магистраль компактной и незаметной для облика района.

Оборудование для заделки траншеи

При обратной отсыпке траншей с уже смонтированными трубопроводами используется достаточно ограниченный перечень спецтехники, рабочие возможности которой полностью закрывают потребности строительства:

при рытье и заделке траншей используются экскаваторы, траншеекопатели, бульдозеры и экскаваторы-погрузчики. Последний вид является более востребованным, так как он сочетает в себя функции экскаватора и небольшого бульдозера. Такая особенность предполагает использование экскаваторов-погрузчиков как на первом, так и на втором этапе отсыпки;
в качестве уплотнителей грунта используются несколько видов спецтехники и навесного оборудования для нее - ручные и самоходные виброплиты, навесные гидромолоты и вибротрамбовки, а также все виды катков для финишного уплотнения грунта.

В качестве механизмов для просеивания грунта используются сортировочные и дробильно-сортировочные ковши, которые являются разновидностью навесного оборудования для спецтехники на основе экскаваторов.

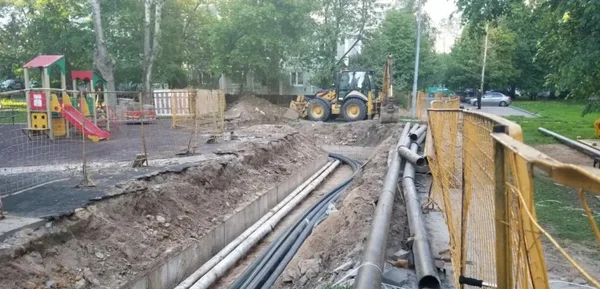

Технология заделки траншеи

Контроль качества уплотнения грунта

Обязательным условием проведения работ по заделке траншей с трубопроводами Изопрофлекс и Касафлекс является постоянный контроль качества выполняемых работ, который предусматривает несколько обязательных процедур:

в процессе выполнения работ по заделке грунта постоянно проверяется его соответствие требуемым параметрам, производится контроль за его влажностью и плотностью, а также проводится наблюдение за правильностью процесса отсыпки;
параметры грунта контролируются с помощью определения коэффициента пластичности и гранулометрического состава отсыпаемых материалов;
плотность и влажность отсыпаемых грунтов контролируется лабораторным методом путем забора проб на глубинах 0,3; 0,5; 0,9; 1,2 и 1,5 метра от верхнего уровня траншеи. Расстояние между участками забора проб составляет 50 метров по оси закладки трубопровода;
плотность взятых в траншее образцов грунта сравнивают с лабораторным показателем плотности этого грунта, полученным классическим методом стандартного уплотнения;
контроль за уплотнением песка или мелкого гравия в траншеях под действующей проезжей частью дорог выполняют уполномоченные местными органами власти лаборатории, которые выдают разрешение на финальную укладку дорожного покрытия.

На участках, где укладка трубопроводов и заделка траншей выполняется несколькими организациями подрядчиками, контроль за качеством работ выполняет генеральный подрядчик и органы технадзора организации заказчика.

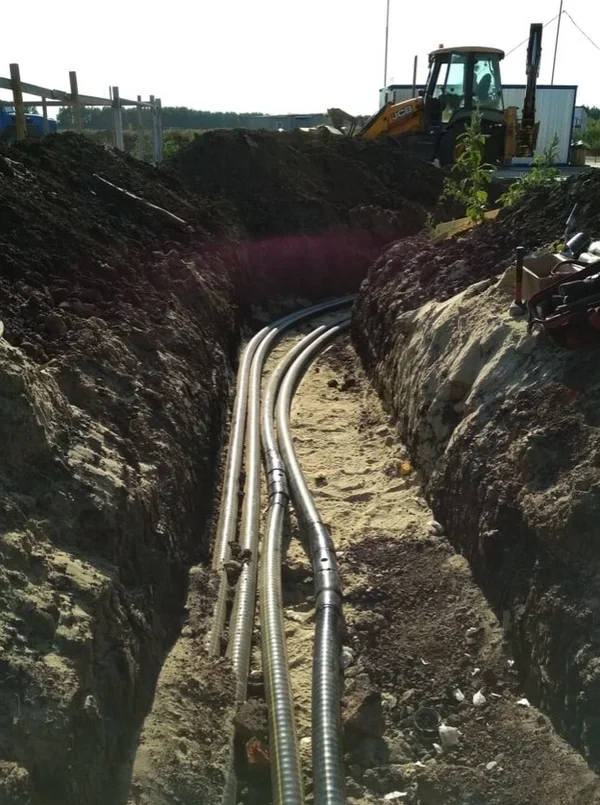

Безопасность при заделке траншей

Требования к безопасности при заделке траншей

Основы безопасности работ по заделке траншей с инженерными коммуникациями Изопрофлекс и Касафлекс изложены в ряде отраслевых документов. Основными из этих документов являются СНиП 12-04-2002 - "Безопасность труда в строительстве", а также ведомственный документ ВСН 52-96, который представляет собой инструкцию по производству земляных работ при устройстве подземных инженерных сетей.

Из полного списка требований безопасности, выделим основные правила и положения, которые касаются непосредственно заделки траншей для инженерных коммуникаций:

к выполнению работ допускаются лица, прошедшие обучение, своевременное медицинское обследование и базовый инструктаж по технике безопасности. Минимальный возраст работников - 18 лет;
вся используемая техника должна иметь паспорта технического обслуживания и индивидуальный номер, под которым она записывается в журнал техучета. Операторы спецтехники и водители самосвалов должны иметь соответствующий допуск;
зона проведения работ в местах общего пользования должна, в обязательном порядке, иметь защитное ограждение, с подсветкой этого ограждения в ночное время и установкой соответствующих знаков;
выполнение работ в охранной зоне электрических сетей или газопроводов должно проводиться под наблюдением уполномоченных представителей электро и газоснабжающих органов;
в зоне проведение землеройных работ категорически запрещено присутствие посторонних людей и выполнение других работ;
работающие с ручным электроинструментом и машинами в зоне заделки траншей должны иметь вторую квалификационную группу по технике безопасности.

Ограничительная зона для подъезда самосвалов должна располагаться не ближе 1 метра к краю засыпаемой траншеи.

Охрана окружающей среды

Весь комплекс работ по прокладке, монтажу и заделке инженерных коммуникаций с полимерными трубопроводами Изопрофлекс должен выполняться в полном соответствии с действующими требованиями по охране окружающей среды:

оборудование по уплотнению грунта не должно иметь повышенный уровень шума и вибраций. Также это оборудование не должно выделять в атмосферу вредные вещества;
зона проведения работ по заделке траншей должна быть огорожена в полном соответствии с утвержденным проектом или генеральным планом работ;
в зоне прокладки инженерных коммуникаций отопления и водоснабжения должны быть установлены бытовки для рабочих и инженерно-технического состава, а также оборудованы места для хранения используемых материалов и специальной строительной техники;
в начале работ по рытью траншей должна быть произведена срезка плодородной части грунта и выделено место для его хранения. Сохраняемые деревья и многолетние кустарники должны быть огорожены;
рельеф местности после окончания засыпки и трамбовки грунта должен соответствовать уровням и отметкам, которые указаны в проекте проведения работ;
после окончания работ выполняется комплекс мероприятий по озеленению рабочей территории.

Восстановление дорожного покрытия на улицах, автомобильных проездах и пешеходных тротуарах должно выполняться в присутствии представителей или сотрудников технического надзора местных органов власти, а также авторского надзора проектных организаций.

Компания ТК Флекс - эксперты в области теплоснабжения. Вы можете заказать монтаж труб с гарантией качества. Монтаж осуществляется опытными специалистами. Подробности и стоимость предоставления данной услуги уточняйте в отделе продаж.

Заключение

Процесс заделки траншей с уже проложенными трубопроводами Изопрофлекс и Касафлекс практически не отличается от обычных методов обратной засыпки. Исключением выступает более толстый слой грунта на перовом этапе засыпки и ручной трамбовки. При этом стоит отметить, что гибкость уложенных труб нивелирует небольшие ошибки процесса обратной засыпки, что положительно сказывается на скорости выполняемых работ.
