Как происходит изоляция стыков трубы Изопрофлекс

Прочность и долговечность теплоизолированных труб Изопрофлекс зависит не только от качества и надежности самих трубопроводов, но также и от качества соединений труб между собой. Для повышения долговечности соединений производителем были разработаны специальные наборы для изоляции стыков, которые охватывают весь ассортимент выпускаемых изделий.

Комплекты для изоляции стыков представляют собой универсальные наборы материалов и комплектующих, которые позволяют как соединять трубы Изопрофлекс между собой, так и выполнять соединение трубы Изопрофлекс с ее стальным аналогом. Комплекты предназначены для тепло и гидроизоляции муфтового соединения участков трубопроводов разного диаметра и разной схемы соединения — прямой переход или тройниковое разветвление труб.

Комплекты изоляции стыков для теплоизолированных труб Изопрофлекс

В номенклатуру для изоляции прямых стыков входит два набора материалов и комплектующих, которые предназначены для соединения труб разного диаметра.

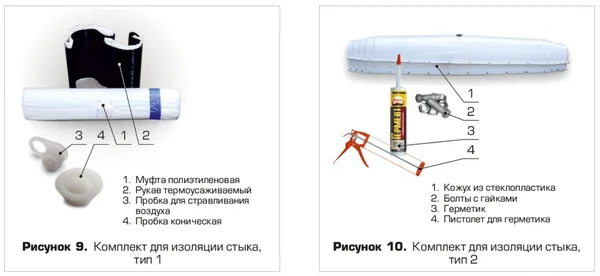

комплекты для изоляции стыка Изопрофлекс

В комплект первого типа (№ 1), который предназначен для соединения трубопроводов диаметром от 63 до 145 мм, входят следующие материалы:

  • муфта полиэтиленовая;
  • 2 термоусаживаемых рукава;
  • пробка для удаления воздуха из места соединения;
  • коническая пробка для окончательной фиксации.

Компоненты для приготовления пенополиуретана в состав набора не входят и приобретаются дополнительно.

В комплект второго типа (№ 2), которым соединяются тубы диаметром больше 145 мм, входят материалы следующей номенклатуры:

  • армирующий кожух из стеклопластиковых материалов;
  • комплект крепежа для соединения половинок кожуха — болты и гайки;
  • герметик на силиконовой основе;
  • монтажный пистолет для герметика.

Стеклопластиковый кожух состоит из двух половин, в одной из которых предусмотрено отверстие с пробкой для заливки полиуретана. Торцы кожуха выполнены в виде ступенчато сужающегося конуса, ступени которого определяют наружный диаметр соединяемой трубы.

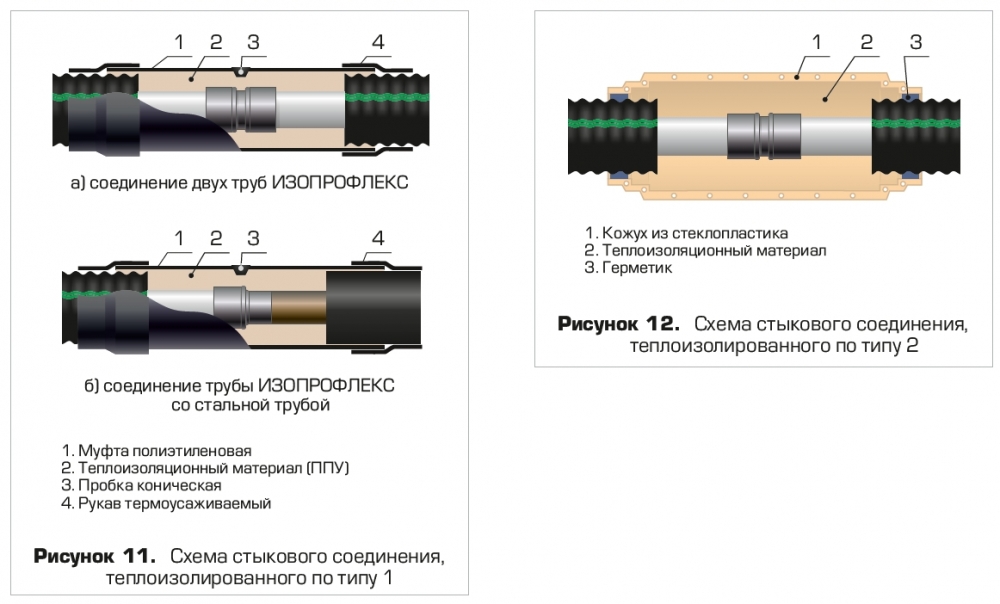

Схемы стыкового соединения

схемы стыкового соединения Изопрофлекс

Как работать с комплектами соединения стыков

Порядок работы с комплектом первого типа заключается в выполнении ряда последовательных операций, которые гарантируют качественную гидро и теплоизоляцию стыков трубы Изопрофлекс:

  • термоусаживаемые рукава и муфта необходимо надеть на трубу до начала ее соединения;
  • после монтажа фитингов необходимо очистить места соединения от грязи и обезжирить их растворителем;
  • надвинуть освобожденную от упаковочной пленки муфту на стык, так чтобы она закрывала крайние участки оболочки трубопровода не меньше чем на 15-20 мм;
  • удалить упаковочную пленку с термоусаживаемых рукавов и расположить их так, что бы геометрическая середина каждого рукава располагалась над соответствующим краем муфты;
  • усадка рукава выполняется с помощью газовой горелки или строительного фена;
  • для заполнения внутреннего пространства полиэтиленовой муфты пенополиуретаном, в ее средине сверлится отверстие 20 мм;
  • после заполнения внутреннего пространства муфты вспененным полиуретаном в техническое отверстие вставляется пробка для стравливания воздуха;
  • коническую пробку вставляют в технологическое отверстие после окончания процесса пенообразования и затвердевания жидкой смеси.

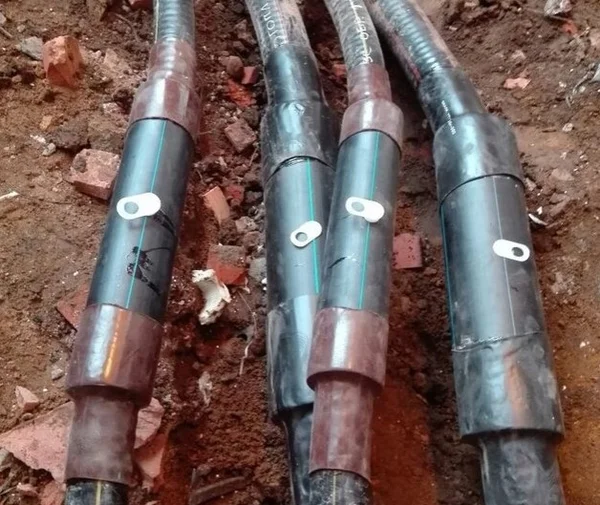

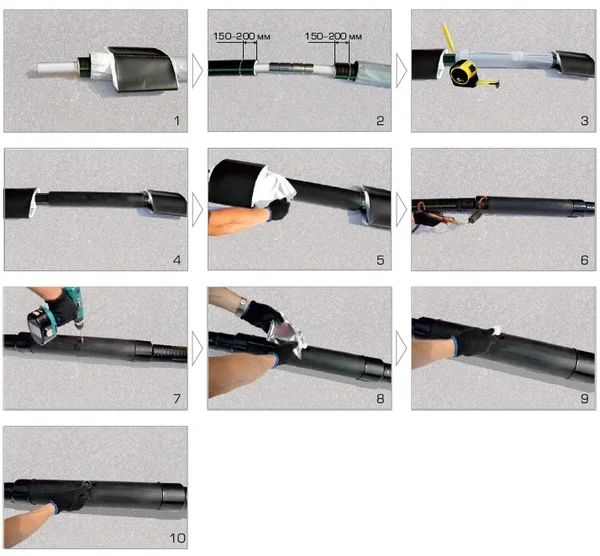

изопрофлекс изоляция стыкового соединения

Последовательность работ с комплектом второго типа включает в себя ряд последовательных операций, основными из которых выступают следующие:

  • предварительно отрезать торцы полуформ по диаметру оболочки соединяемых трубопроводов;
  • установить соединяемые трубы на нижнюю полуформу (без отверстия для заливки смеси), так чтобы стык трубопровода находился в ее средине;
  • нанести силиконовый герметик слоем не менее 5 мм на края полуформы и ее торцы;
  • установить верхнюю полуформу и соединить ее с нижней с помощью гаек и болтов;
  • открутить пробку на отверстии для заливки и заполнить форму вспененным пенополиуретаном.

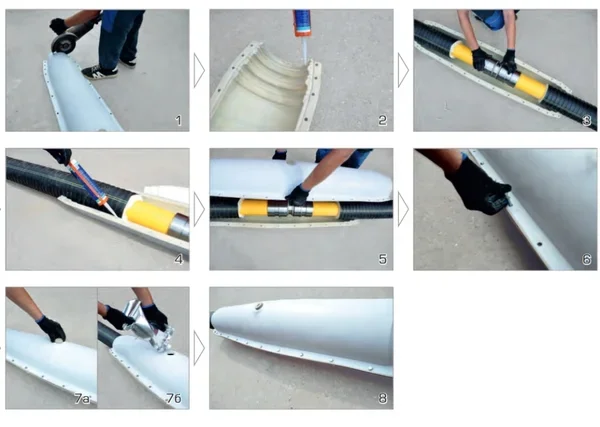

изоляция стыков Изопрофлекс

После окончания процесса пенообразования герметизирующую пробку необходимо закрутить обратно в предназначенное для заливки компаунда отверстие.

Номенклатура комплектов для изоляции стыка

Комплект для изоляции стыка Тип
комплекта
Типоразмер трубы ИЗОПРОФЛЕКС
63х63 L=800 1 25/63
75х75 L=800 1 32/75, 40/75
90х90 L=800 1 50/90, 25+25/90
110х110 L=800 1 63/110, 32+32/110
125х125 L=800 1 75/125, 40+40/125
145х145 L=800 1 (25+25)-(25+20)/145, (32+32)-(32+25)/145
225/200/180/160 2 50+50/160, (40+40)-(40+32)/160


Комплект изоляции для пресс-тройников и последовательность работ

Комплект изоляции предназначен для соединения труб с помощью пресс-тройников и включает в себя следующие комплектующие и материалы:

  • защитный кожух из стеклопластика со ступенчатыми торцами для разных диаметров труб;
  • комплект соединительного крепежа из необходимого количества болтов и гаек;
  • cиликоновый герметик для наружных работ;
  • монтажный пистолет для силиконового герметика.

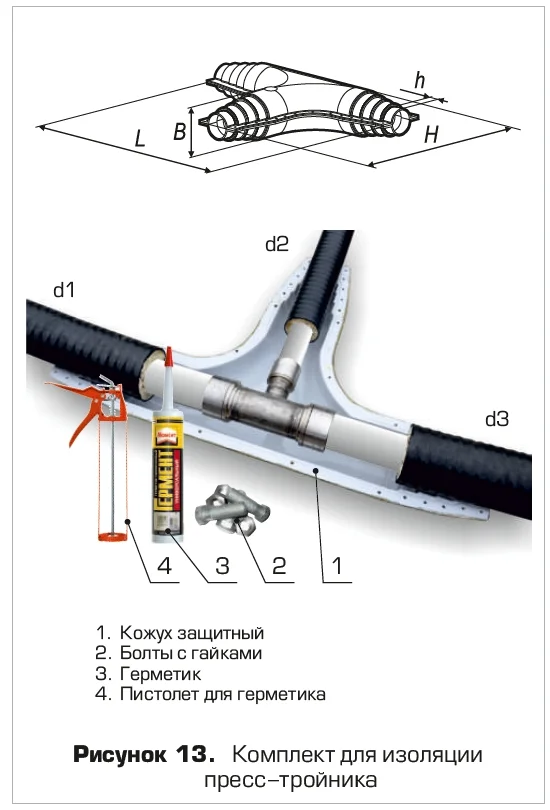

комплект для изоляции тройника изопрофлекс

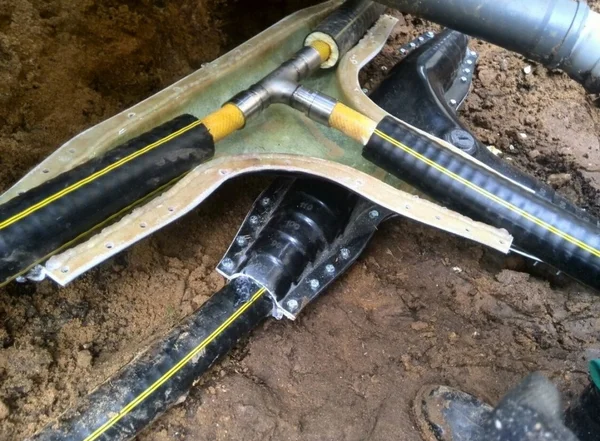

Последовательность работ с набором материалов для пресс-тройников аналогична последовательности для работы со вторым комплектом изоляции. Заполнение кожуха монтажной пеной из полиуретана происходит после обработки торцов и соединения половин кожуха с помощью прилагаемого крепежа.

Единственная разница в работе с наборами материалов заключается в том, что комплект для гидро и теплоизоляции пресс-тройников поставляется в едином исполнении для всех диаметров труб.

Номенклатура комплектов для изоляции пресс-тройников

Типы комплектов для
изоляции пресс-тройника
Типоразмеры трубы Кожух защитный
d1 d2 d3 L,мм H,мм B,мм h,мм Масса, кг
110/63х110/63х110/63 25/63
32/75
40/75
50/90
25+25/90
63/110
32+32/110
25/63
32/75
40/75
50/90
25+25/90
63/110
32+32/110
25/63
32/75
40/75
50/90
25+25/90
63/110
32+32/110
1105 680 130 50 5,86
160/90х160/63х160/90 50/90
25+25/90
63/110
32+32/110
75/125
40+40/125
50+50/160
25/63
32/75
40/75
50/90
25+25/90
63/110
32+32/110
75/125
40+40/125
50+50/160
50/90
25+25/90
63/110
32+32/110
75/125
40+40/125
50+50/160
1190 860 160 50 6,31


Заключение

Заводские комплекты для соединения стыков и пресс-тройников теплоизолированных труб Изопрофлекс обеспечивают качественную тепло и гидроизоляцию мест соединений, надежность и долговечность которых не уступает основным параметрам самого трубопровода.
