Напорная канализация: какие трубы выбрать

Напорные трубы канализации используются в случаях, когда конкретные условия или рельеф местности не позволяют организовать самотечную канализацию. В систему включаются насосы, которые создают определенное давление и перемещают канализационные стоки.

Работа под давлением — основное отличие напорных трубопроводов канализации от безнапорных, что предъявляет к ним дополнительные требования по толщине или материалу стенок, а также методам крепления труб между собой.

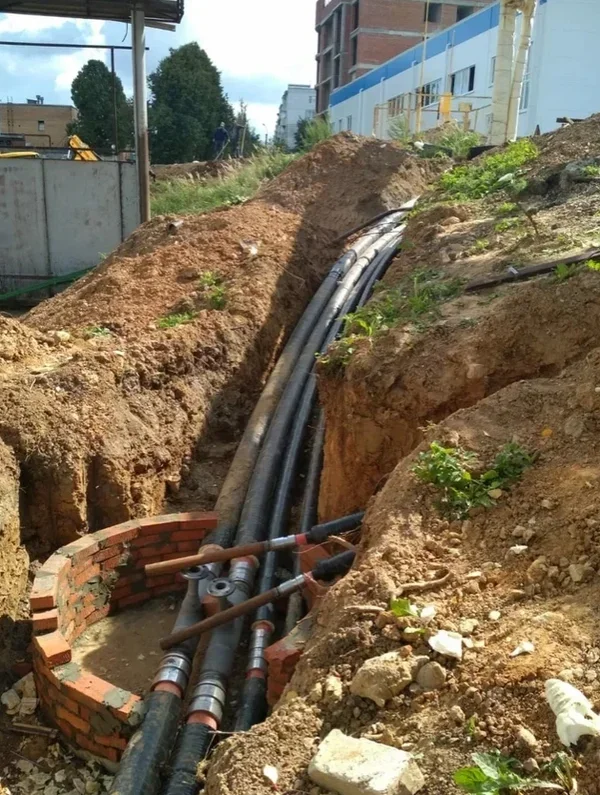

Устройство напорной канализации

Напорная канализация применяется в тех случаях, когда невозможно обеспечить самостоятельной протекание канализационных стоков в коллектор или необходимо выполнить подъем этих стоков на определенную высоту — из подвала, приямка или низины.

Основным звеном системы напорной канализации являются специальные фекальные насосы, которые не только перекачивают канализационные стоки, но и предварительно измельчают их до заданной величины. За счет такого фактора снижается диаметр канализационной трубы, однако увеличиваются требования к прочности и толщине стенок напорного трубопровода.

Второй особенностью напорной канализации выступает отсутствие обязательных требований к углам уклона канализационных труб, за счет чего обеспечивается самотечное движение стоков обычной, безнапорной канализации.

Также необходимо отметить, что электрическая сеть является важной составляющей функционирования напорной канализации, а при ее проектировании желательно предусмотреть резервные источники электропитания.

напорная канализация

Общие требования к трубам напорной канализации

При выборе материала для трубопроводов напорной канализации необходимо учитывать несколько основных факторов, которые влияют на безаварийное функционирование системы отведения стоков:

  •  прочность стенок трубы определяется величиной рабочего давления, которое создается насосной группой;
  •  активное перемещение под напором твердых фракций канализационных стоков предъявляет повышенные требования к износостойкости и шероховатости внутренней стенки;
  •  низкий коэффициент линейного расширения позволяет уменьшить влияние перепадов температур на прочность и надежность стыковочных узлов.

Важным требованием к материалу трубопровода является его устойчивость к коррозии, что явным образом отображается на общей надежности и долговечности системы канализации.

Материалы напорных труб для канализации

Канализационные трубопроводы для напорных систем выпускаются из нескольких основных материалов, каждый из которых имеет свои преимущества и недостатки.

Канализационные трубы из композитных материалов

Железобетон является основном материалом для изготовления напорных труб большого диаметра, так как его морозоустойчивость, прочность и влагостойкость хорошо подходят для созданий мощных канализационных систем, а исключительная стойкость к коррозии гораздо выше изделий из металла или чугуна.

Бетонные трубы изготавливаются с использованием метода вибропрессования, что устраняет вероятность появления раковин, трещин или неровностей на поверхности изделия.

Напорные трубы из бетона выпускаются на давления от 5 до 20 атмосфер, при этом диапазон рабочих диаметров трубопроводов лежит в пределах от 60 до 160 см.

К важным особенностям труб из бетона относится их большой вес, что требует применения специальной техники при их монтаже.

Трубы их асбоцемента имеют низкую стоимость и повышенную устойчивость к коррозии, однако их невысокая механическая прочность ограничивает распространение этих изделий. Трубопроводы из этого материала производятся на основе портландцемента, в который при изготовлении добавляются волокна асбеста.

Отличительными качествами трубопроводов из асбоцемента выступает их морозоустойчивость и стойкость к воздействию электромеханической коррозии. Использование асбеста в качестве наполнителя при изготовлении труб существенно снижает их вес, что облегчает транспортировку и монтаж.

Труба из черных металлов и сплавов

Чугун, как материал для напорных трубопроводов канализации, имеет ряд отличительных особенностей, которые определили его широкое распространение еще в недалеком прошлом:

  •  высокая механическая прочность гарантирует бесперебойное функционирование системы канализации при серьезных внешних нагрузках;
  •  устойчивость чугуна к окислению увеличивает срок службы канализационной системы, а хорошая шумопоглощающая способность упрощает проектирование напорных канализационных систем.

Из недостатков чугунных изделий стоит отметить их большой вес и электропроводность, что может наложить ограничение на их применение.

Трубопроводы из стали отличаются высокой прочностью, однако способность к окислению и невысокая стойкость к электромеханической коррозии существенно сокращают срок службы стальных трубопроводов.

Применение таких трубопроводов оправдано только при очень высоких показателях давления (до 30 атм) внутри канализационной системы, при которых использование других материалов не подходит по своим техническим параметрам. Срок службы стальных трубопроводов обычно не превышает 10-15 лет, что в настоящий момент является очень низкой величиной.

Пластиковые трубы

Пластиковые трубы постепенно завоевывают рынок трубопроводов для напорной канализации, а постоянное расширение ассортимента и повышение технических и эксплуатационных параметров используемых материалов гарантируют трубопроводам из пластика хорошую перспективу в будущем.

Основными достоинствами трубопроводов из пластика являются небольшой вес, высокая стойкость к коррозии и большой срок службы, который практически у всех изделий превышает 50 лет.

Трубы ПВХ получают методом экструзии непластифицированного поливинилхлорида, что обеспечивает этим изделиям небольшую цену и хорошую повторяемость технических и эксплуатационных параметров.

К достоинствам трубопроводов из поливинилхлорида необходимо отнести широкий ассортимент соединительных фитингов, которые упрощают соединение деталей между собой и сокращают сроки монтажных работ.

Из недостатков трубопроводов из ПВХ можно отметить небольшую величину рабочего давления насосной системы, что существенно сужает их сферу распространения.

Полиэтиленовые трубы высокого или низкого давления более пластичны, чем трубопроводы из ПВХ, а более толстая стенка трубы дает возможность увеличить рабочее давление. Пластичность полиэтилена позволяет изгибать трубопроводы под небольшим углом, что очень удобно при прокладке или монтаже.

Однослойное, двухслойное или гофрированное исполнение трубопроводов из полиэтилена определяется условиями эксплуатации, где гофрированный вариант наружной поверхности с гладкой внутренней стенкой существенно повышает механическую прочность трубы.

монтаж напорной канализации

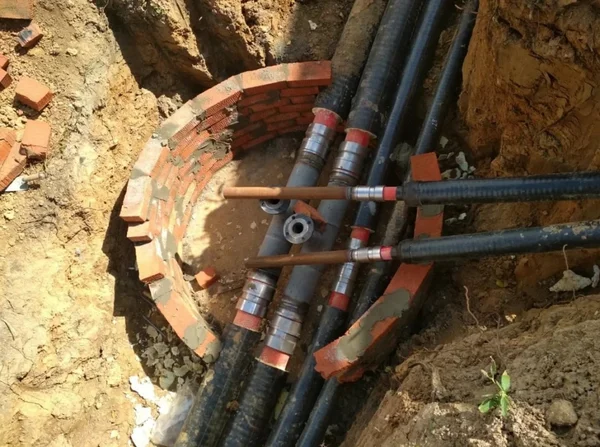

Особенности монтажа

Разнообразие материалов для производства напорных трубопроводов канализации предполагает достаточно широкий спектр их монтажа, который имеет следующие особенности:

  •  наиболее распространенным вариантом монтажа стальных изделий является сварка отдельных участков между собой, что гарантирует высокую механическую прочность и надежность стыкового узла;
  •  для сборки трубопроводов из чугуна, бетона или асбоцемента используют раструбы на конце трубы или специальные муфты, которые обеспечивают герметичность стыка;
  •  напорные трубопроводы из пластика монтируются с помощью фитингов, широкий ассортимент которых позволяет монтировать системы любой конфигурации. Встроенные уплотнители гарантируют герметичность, а международные стандарты на конфигурацию стыковых узлов исключают несовпадение размеров разного вида труб.

Другие способы монтажа (клей, пайка, цементирование) не находят широкого распространения по причине высоких трудозатрат и стоимости монтажных работ.

Заключение

Высокая прочность напорных труб для канализации из металла еще не так давно обеспечивала таким системам широкое распространение, однако разработка и появление на рынке пластиковых труб с повышенной нагрузочной способностью обеспечивает данному виду трубопроводов явные конкурентные преимущества.

Совершенствование технологий и появление многослойных пластиковых труб закрепляют за этим видом трубопроводов ведущую роль на рынке напорной канализации.
