Ошибки при прокладке труб в фундаменте

Содержание:

1. ГОСТы и СНИПы на прокладку труб в фундаменте
2. Правильная прокладка коммуникаций в фундаменте
3. Частые ошибки в прокладке инженерных коммуникаций

Инженерные коммуникации водоснабжения, водоотведения и канализации проектируются еще до начала строительства частного дома или промышленного здания, а их прокладка выполняется на этапе возведения нулевого цикла. Допущенные ошибки достаточно сложно исправить после окончания строительства - связанные с ними аварии ведут к крайне неприятным последствиям. Ключевую роль в факторе безопасной и надежной эксплуатации инженерных систем играет грамотное проектирование, которое опирается на целый ряд нормативных документов. Разработка и внедрение этих документов учитывают многолетний опыт строительства и эксплуатации зданий и сооружений, а также на опыт использования самых современных материалов, изделий и комплектующих.

ГОСТы и СНИПы на прокладку труб в фундаменте

Нормативная база для проектирования и прокладки наружных инженерных систем водоснабжения и канализации включает в себя четыре основных документа:

• общестроительный свод правил СП 31.13330.2021 введен в действие взамен утратившего силу СНиП 2.04.02-84 и на текущий момент является его последней актуализированной редакцией. Свод регламентирует все процессы проектирования и прокладки наружных сетей водоснабжения;
• аналогичный свод правил СП 32.13330.2018 регламентирует все отраслевые нормативы по системам водоотведения и канализации и является актуализированной редакцией устаревшего СНиП 2.04.03-85;
• главным документом по выбору напорных труб из полиэтилена является ГОСТ 18599-2001, в котором сформулированы основные технические условия их использования при прокладке водопроводных сетей;
• нормативным документом наружных систем канализации для труб и фасонных изделий из поливинилхлорида (ПВХ) является межгосударственный стандарт ГОСТ 32413-2013.

Соблюдение приведенных нормативных документов позволяют создавать действительно надежные инженерные сети, эксплуатация которых практически исключает аварии.

Правильная прокладка инженерных коммуникаций в фундаменте

При проектировании инженерных систем наружного водопровода необходимо выполнить ряд обязательных требований, которые гарантируют безопасную эксплуатации уже установленных сетей:

• строительными правилами устанавливаются минимально допустимые диаметры установленных в фундаменте гильз, через которые проходят трубы водопровода - 50 мм;
• с целью устранения влияния линейных расширений при сезонных колебаний температур необходимо устанавливать специальные компенсаторы;
• стандартная глубина прокладки наружного водопровода должна на 50 см превышать глубину промерзания грунта в конкретной местности. Уменьшить глубину прокладки можно с помощью греющего кабеля, либо установкой специальных теплоизоляционных материалов — пенополиуретановых скорлуп или защитных кожухов из вспененного полиэтилена;
• при проектировании наружных сетей необходимо учитывать нагрузку на грунт от проходящего над коммуникациями транспорта;
• монтажные отверстия для прохода труб через фундамент дома или здания должны быть больше самого диаметра труб. Минимальный норматив составляет 10 мм. Пазухи между гильзами и трубами заполняют эластичными материалами, либо, при высоком уровне грунтовых вод, устанавливают специальные сальники.

Минимальная толщина стенки полимерной трубы для наружного водопровода составляет 3 мм, а предельное давление не должно быть выше 16 атмосфер.

В части систем водоотведения и канализации в нормативных документах приводятся следующие требования и правила:

• минимальная глубина залегания внешних трубопроводов канализации, которая исключает их повреждение машинами или людьми в процессе эксплуатации, составляет 70 сантиметров;
• ввод или вывод труб канализации из фундамента здания должен быть расположен не ближе чем 150 см от труб водопровода;
• при расположении труб канализации выше точки промерзания необходимо применять специальные меры защиты - слой теплоизоляции или греющий кабель. Самотечный характер и достаточно высокая температура стоков позволяют снизить глубину залегания и толщину теплоизоляционного слоя;
• уровень наклона самотечных трубопроводов канализации не должен быть меньше 4 градусов. Это же требование касается и гильз для прохода трубопроводов через фундамент.

Для прокладки наружных систем канализации и водоотведения используются трубы и фитинги оранжевого цвета диаметром 110 мм. Использование серых труб вне здания не рекомендуется, так как их низкая прочность не гарантирует защиты от давления грунта.

Самые распространенные ошибки прокладки инженерных коммуникаций

Нормативные требования для прокладки трубопроводов водопровода и канализации через фундаменты здания или дома формулируют только основные технические нормы, которые исключают практически гарантированное повреждение трубопроводов. При этом, практический опыт строительных компаний позволяет сформулировать еще несколько дополнительных пожеланий и требований, которые дополняют и уточняют базовые нормативы проектирования.

Прокладка трубопроводов вдоль подошвы фундаментного основания

Близкое расположение трубопроводов к подошве фундаментного основания часто приводит не только к повреждению самого трубопровода за счет деформации грунта, но и ослабляет сам фундамент дома или здания. Главной угрозой коммуникациям, проложенным вдоль фундамента, является растущая нагрузка на грунт по мере строительства дома.

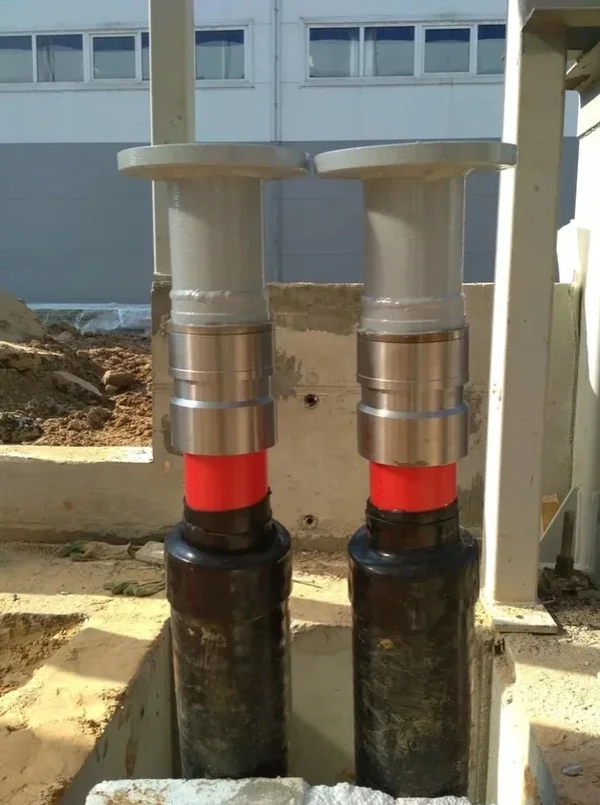

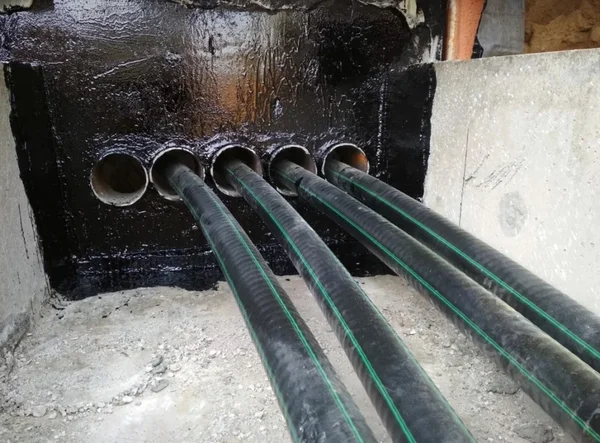

Прокладка трубопроводов без гильз

Наличие специальной гильзы в фундаменте для прохода коммуникаций через его основание надежно предохраняет трубопроводы от повреждения при деформации как самого фундамента, так и засыпного грунта. В критических случаях трубы может просто срезать, даже при минимальной осадке. Более частым результатом является появление небольших трещин, которые нарушают работу инженерных систем.

Косой горизонтальный угол прохода трубопроводов через фундамент

Проход трубопроводов через фундамент под горизонтальным косым углом существенно усложняет сам узел прохода в виде гильзы или теплоизоляционного футляра. Увеличенный, за счет косого угла, проход сложнее заполнить утеплителем по всей его длине. Такой узел будет служить постоянным источником конденсата внутри фундаментного основания в теплое время года.

Прокладка трубопроводов до окончания осадки фундамента

Классический ленточный фундамент и грунты вокруг него подвержены осадочным процессам, которые могут достигать величины десятков сантиметров. Средняя величина осадки на стандартных грунтах лежит в пределах от 20 до 30 мм.

Прокладка трубопроводов канализации и водоснабжения до завершения процессов осадки может вызвать повреждение коммуникаций и даже их полный выход из строя. По этой причине прокладку наружных инженерных систем желательно вести после окончания всех процессов осадки фундамента и окружающих грунтов.

Исключение составляют скальные грунты, фундаментные основания на которых практически не имеют значимых величин осадки. В таких случая принимать во внимание следует только осадку грунтов обратной засыпки.

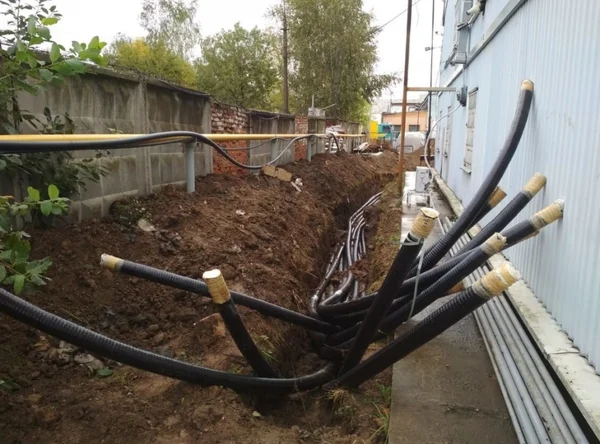

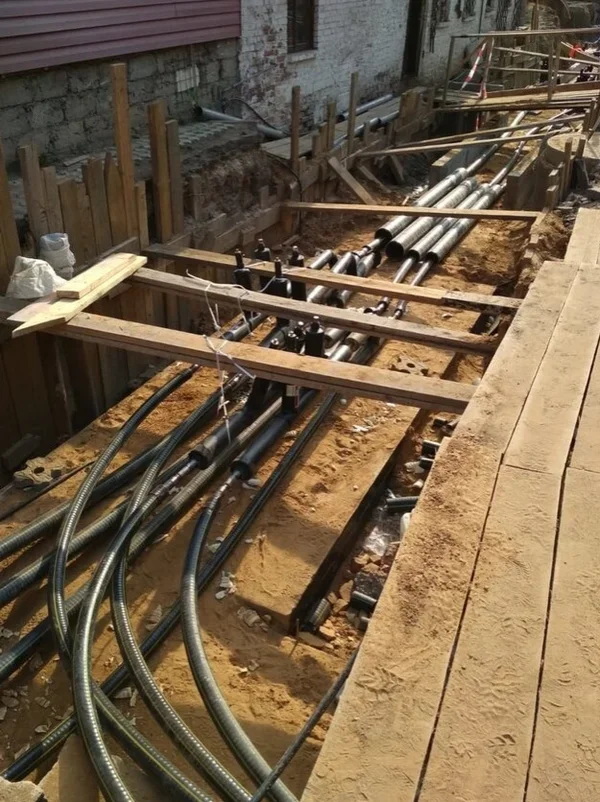

Монтаж трубопроводов до обратной засыпки грунтов

Монтаж коммуникаций в зоне обратной засыпки фундамента предполагает отсыпку начального слоя грунта, на котором прокладываются трубопроводы инженерных систем. Подвешивать коммуникации до начала засыпки, с последующим наполнением отсыпными грунтами, запрещено. Такой запрет связан с традиционными составами засыпных грунтов, которые имеют достаточно большую величину усадки.

Правильным вариантом монтажа является укладка труб на подготовленное и утрамбованное основание, которое формируется из части засыпных грунтов, песка и щебня. Небольшая величина усадки такого основания не приводит к повреждению инженерных систем водопровода и канализации.

Частичное заполнение монтажной пеной пазух между гильзой и трубой

Частичное заполнение монтажной пеной пазух между трубопроводами и гильзами в фундаментном основании может привести к деформации трубы, а также создает условия для проникновения грунтовых вод. По этой причине полное заполнение пазух монтажной пеной является обязательным условием монтажа.

К этому стоит добавить необходимость гидроизоляции мест выходов пены из фундамента. Такая гидроизоляции служит дополнительной страховкой от попадания влаги внутрь фундамента, а также предохраняет место выхода трубопровода от разрушения монтажной пены.

Использование серых труб для прокладки наружных систем канализации

Оранжевые (рыжие) трубы и фасонные изделия для них были специально разработаны для наружной прокладки трубопроводов канализации. Они имеют увеличенную толщину и специальный состав полимерного материала, который повышает прочность и долговечность трубопровода под воздействием внешних факторов. Также данный вид труб имеет повышенную упругость, что препятствует их разрушению при статических нагрузках.

Серые трубы канализации предназначены только для внутреннего монтажа, однако допускается их использование для наружных работ в теплоизоляционной скорлупе или защитном кожухе из пенополиуретана.

Монтаж трубопроводов выше точки промерзания грунтов

Наружный процесс монтажа водопровода и канализации отличается по принципу работы самих инженерных систем. В водопроводных системах вода может находиться в состоянии покоя и подвержена непосредственному влиянию холода. По этой причине водопроводные трубы всегда должны быть расположены ниже точки промерзания, что гарантирует их надежность и долговечность.

В системах канализации грязные стоки никогда не находятся в состоянии покоя и всегда стекают по направлению уклона. В короткие промежутки прохода стоков через трубы не создается условий для их замерзания. По этой причине прокладку систем канализации можно вести выше уровня замерзания почвы, однако величина этого превышения не должна быть больше 30 сантиметров.

Заключение

Для грамотной прокладки трубопроводов инженерных систем в фундаментных основаниях домов или зданий необходимо соблюдать целый ряд технических требований, которые существенно повышают надежность и долговечность самих трубопроводов. Хорошим решением для монтажа водопровода выступают предварительно изолированные трубы Изопрофлекс, которые уже имеют наружную защиту и достаточно толстый слой теплоизоляции из вспененного полиуретана.
