Виды фасонных изделий Изопрофлекс

Содержание:

  1. Пресс-фитинги с полимерными втулками
  2. Пресс-муфта
  3. Пресс-тройник
  4. Гильза
  5. Втулка полимерная
  6. Фитинги обжимные
  7. Муфта обжимная
  8. Тройник обжимной
  9. Гильза обжимная

Монтаж сетей тепло- и водоснабжения с помощью полимерных труб Изопрофлекс требует применения специального набора соединительных фасонных элементов, которые называются фитинги. Комплекты монтажных фитингов позволяют прочно соединять различные отрезки полимерных труб, а также проектировать разветвления трубопроводов и их соединение с другим типом материала — металлическими трубами.

Важной особенностью оригинальных фитингов Изопрофлекс является безусловная надежность монтируемых трубопроводов, долговечность и прочность соединений которых не уступает параметрам самой трубы. Гарантом надежности также выступает и специальное оборудование для запрессовки и обжима фитингов, производство которого освоено рядом российских компаний и группой Полимертепло.

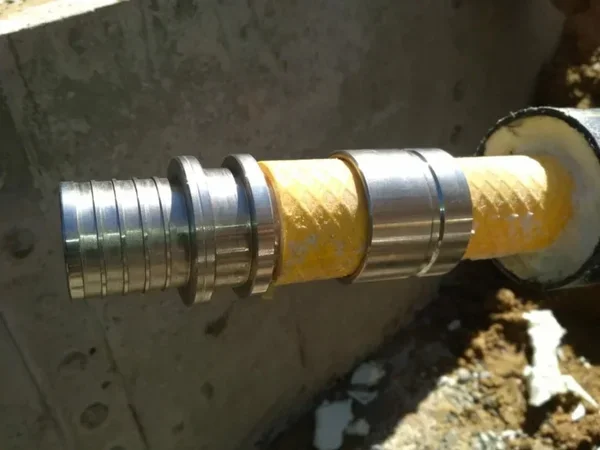

виды фитингов Изопрофлекс

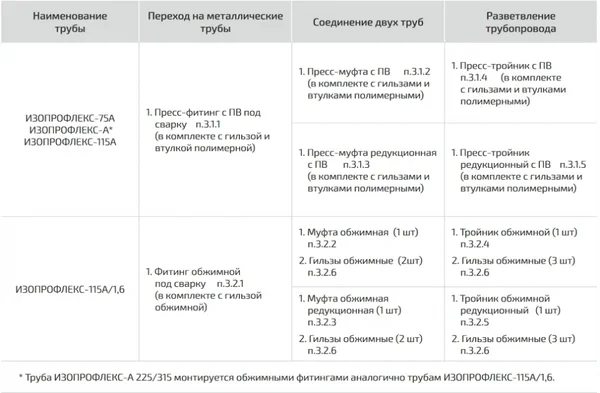

Виды фасонных изделий и марки соединяемых трубопроводов

На текущий момент компанией Полимертепло разработано и освоено в производстве два основных типа фасонных изделий для трубопроводов Изопрофлекс — пресс-фитинги с полимерными втулками (ПВ) и специальные фитинги для монтажа методом обжима. Пресс-фитинги используются для монтажа трубопроводов Изопрофлекс-75А, Изопрофлекс-95А и Изопрофлекс-115А, а обжимные фитинги применяются на трубах Изопрофлекс-115А/1,6 и Изопрофлекс-А с типоразмером 225/315.

виды фасонных изделий Изопрофлекс

Пресс-фитинги с полимерными втулками

Пресс-фитинги с полимерными втулками представляют собой набор фасонных изделий, силовыми элементами которых выступают надвижная гильза и полимерная втулка. Материал втулки при надвижке гильзы выступает в качестве уплотнителя между трубой и металлической частью гильзы и является гарантом качества монтажа. Также ПВ исключает повреждение поверхности напорного трубопровода металлической гильзой и служит для надежной фиксации концевого участка трубопровода.

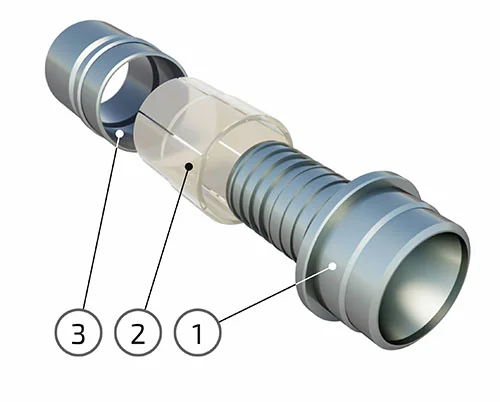

пресс-фитинг Изопрофлекс
Пресс-фитинг с ПВ под сварку:
1. втулка пресс-фитинга (1 шт)
2. втулка полимерная (1 шт)
3. гильза (1 шт)

Пресс-фитинг с ПВ под сварку

Пресс-фитинг под сварку предназначен для надежного монтажа Изопрофлекс с трубами из обычной или конструкционной стали. Фитинг представляет собой объединение в одном изделии втулки для трубопровода Изопрофлекс и патрубка под сварку. Важной особенностью данного изделия является последовательность монтажных работ — сварка фитинга с металлической трубой в обязательном порядке выполняется перед началом монтажа Изопрофлекс.

В качестве материала для изготовления пресс-фитинга используется два вида стали — обычная сталь 09Г2С или нержавейка 08Х18Н10Т.

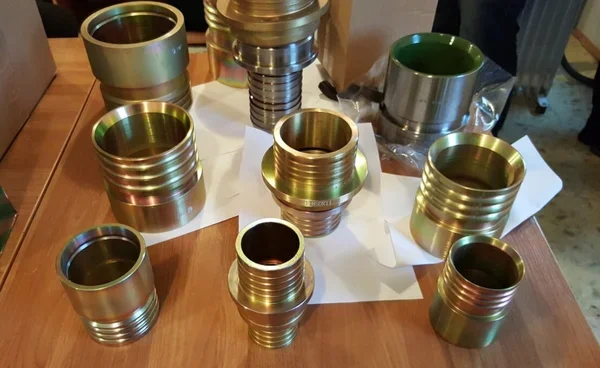

пресс-фитинг под сварку Изопрофлекс

Пресс-муфта с ПВ

Пресс-муфта с полимерными втулками служит для качественного монтажа двух отрезков Изопрофлекс с одинаковым сечением труб. Пресс-муфта представляет собой симметричное изделие, с двух сторон которого расположены металлические втулки для гибких трубопроводов одного диаметра. Также в комплект фитинга входит две гильзы и две полимерные втулки. Монтаж пресс-муфты с надвижными гильзами выполняется с помощью специального инструмента.

Пресс-муфты изготавливаются из нержавеющей стали марок 08Х18Н10Т или 12Х18Н10Т.

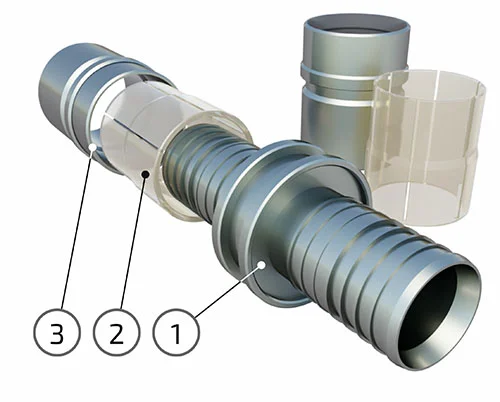

пресс-муфта Изопрофлекс
Пресс-муфта с ПВ:
1. муфта (1 шт)
2. втулка полимерная (2 шт)
3. гильза (2 шт)

Пресс-муфта редукционная с ПВ

Пресс-муфта редукционная отличается от обычной пресс-муфты диаметрами соединяемых труб. Если для обычной пресс-муфты сечение трубопроводов должно быть одинаковым, то для редукционной пресс-муфты номенклатура диаметров соединяемых труб определяются компанией производителем и приводится в соответствующей таблице. Важной особенностью данного фитинга является возможность заказать пресс-муфты с необходимыми диаметрами, номенклатуры которых нет в стандартном ассортименте производителя.

Редукционные пресс-муфты производятся из двух марок нержавеющей стали (08Х18Н10Т и 12Х18Н10Т) и идут в стандартном комплекте со втулками и надвижными гильзами.

Пресс-тройник с ПВ

Пресс-тройник с полимерными втулками представляется собой специальный фитинг для отвода под углом 90 градусов двух отрезков трубопроводов Изопрофлекс одинакового сечения. Основой тройника является цельнометаллическое изделие из нержавеющей стали марок 08Х18Н10Т или 12Х18Н10Т с тремя стальными гофрированными втулками для присоединения трубопроводов из полимеров. Также в комплект входят три полимерных втулки и три надвижных гильзы из нержавеющей стали. Десять стандартных типоразмеров тройников позволяют соединять трубопроводы Изопрофлекс диаметром от 32 до 160 мм.

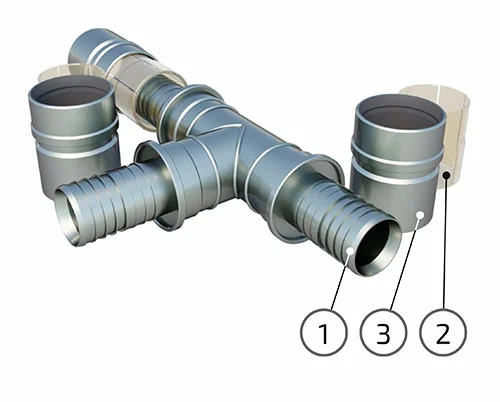

пресс-тройник Изопрофлекс
Пресс-тройник с ПВ:
1. тройник (1 шт)
2. втулка полимерная (3 шт)
3. гильза (3 шт)

Пресс-тройник редукционный с ПВ

Редукционный пресс-тройник соединяет между собой гибкие трубопроводы торговой марки Изопрофлекс различного диаметра и представляет собой классический разветвитель с одним прямым проходом и подсоединенным под углом 90 градусов третьим участком. Разные диаметры соединяемых труб позволяют решать различные задачи гидравлического характера. Полная номенклатура пресс-тройников для полимерных трубопроводов Изопрофлекс содержит 99 позиций с линейкой диаметров от 32 до 160 мм. По специальному заказу возможно изготовления тройников с необходимыми для заказчика сечениями.

Материалом для изготовления пресс-тройников служит нержавеющая сталь одной из двух стандартных марок - 08Х18Н10Т или 12Х18Н10Т.

Гильза

Гильза служит обязательным составным элементом всех фасонных изделий с полимерными вставками и представляет собой полый цилиндр с профилированной формы, на внутреннюю поверхность которой нанесен специальный антифрикционный состав. Такая мера снижает трение между гильзой и полимерной вставкой в процессе монтажа. Типоразмер гильз совпадает с типоразмерами гибких полимерных труб Изопрофлекс и лежит в пределах от 32 до 160 мм.

Материалом для изготовления металлических элементов служат конструкционные сплавы сталь 20 или 09Г2С и нержавеющие стали марок 08Х18Н10Т или 12Х18Н10Т. Последним пунктом стоит отметить, что отдельно от пресс-фитингов с полимерным вставками данный тип изделий не поставляется.

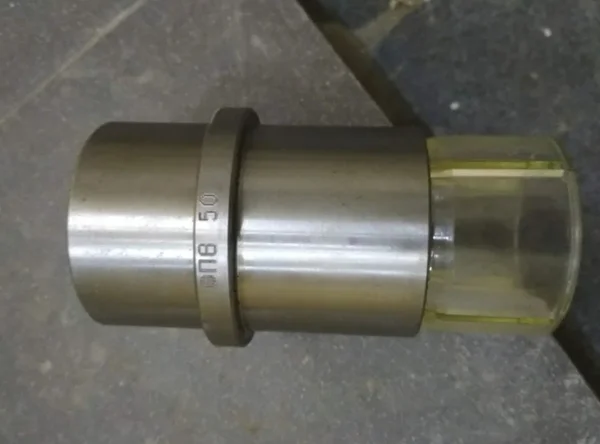

гильза со втулкой

Втулка полимерная

Полимерная втулка в составе пресс-фитингов играет роль уплотнительного элемента между фитингом и трубой и представляют собой профилированный полый цилиндр из термостойкого полимера высокого качества. Пластичность материала исключает его коробление при надвижке гильз, а достаточно высокая прочность полимера гарантирует качество и долговечность соединения трубопроводов.

Ряд типоразмеров повторяет номенклатуры труб Изопрофлекс и включает в себя 10 типоразмеров от 32 до 160 мм.

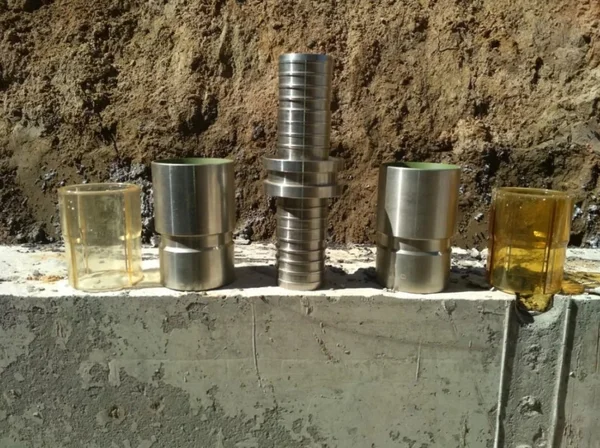

фасонные изделия Изопрофлекс

Фитинги обжимные

Обжимные фасонные изделия для монтажа Изопрофлекс разработаны и выпускаются для неразъемного монтажа гибких трубопроводов и выполняются с помощью специального гидравлического или механического инструмента. Качество монтажа гарантируется как использованием оригинальных фитингов от производителя трубы, так и надлежащим качеством используемого инструмента. Данный тип фасонных изделий используется для монтажа трубопроводов Изопрофлекс-115А с предельным давлением 1,6 МПа, а также для труб Изопрофлекс-А с диаметром напорной трубы 203 мм и толщиной стенки 10,6 мм - типоразмер 225/315.

Фитинг обжимной под сварку

Обжимные фитинги под сварку используются для соединения гибких трубопроводов Изопрофлекс к металлическими участками труб и представляют собой комплект из двух деталей из нержавеющей или конструкционной стали — втулки и гильзы. На одном конце втулки присутствует участок для приварки металлической трубы, а на другом — гофрированная поверхность для присоединения полимерного трубопровода. Важной особенностью монтажных работ является обязательная первичность сварки фитинга и металлической трубы и последующий монтаж трубопровода с гидравлическим обжимом штатной гильзы.

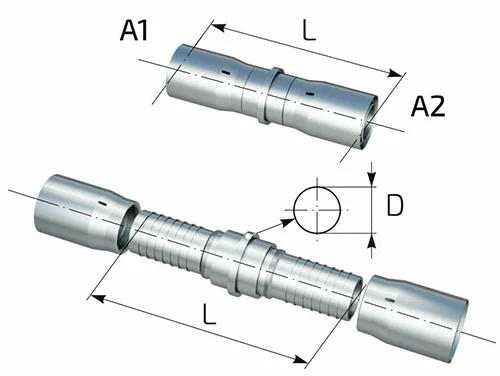

Муфта обжимная

Муфта обжимная представляет собой комплект металлических деталей из нержавеющей стали для стыковки двух отрезков гибких трубопроводов Изопрофлекс одинакового диаметра. Монтаж выполняется путем механического обжима наружной металлической гильзы вокруг конечного участка трубы с металлической втулкой внутри. Гильзы и муфты поставляются отдельными спецификациями и не являются одним целым для заказа. Модельный ряд равнопроходных муфт из нержавеющей стали 08Х18Н10Т или 12Х18Н10Т включает в себя 9 позиций с типоразмерами от 50 до 225 мм.

муфта обжимная

Муфта обжимная редукционная

Обжимная муфта редукционного типа представляет собой комплект металлических деталей для монтажной стыковки гибких трубопроводов Изопрофлекс с разными сечениями напорной трубы. В состав модельного ряда входит 28 позиций, которые охватывают все варианты гибких полимерных труб с диаметрами от 50 до 160 мм. Все металлические муфты и гильзы изготовлены из нержавеющей стали и заказываются отдельной спецификацией. В этой спецификации указывается конкретное число заказываемых муфт и гильз необходимого типоразмера.

Тройник обжимной

Обжимной тройник представляет собой соединительный фитинг для двух трубопроводов с отводом под 90 градусов участка для подключения третьей трубы. Все соединяемые трубопроводы имеют одинаковое сечение, а их модельный ряд включает 8 позиций с типоразмерами от 50 до 160 мм. Обжимной тройник и гильзы изготавливаются из нержавеющих сплавов 08Х18Н10Т или 12Х18Н10Т, что гарантирует долговечность и антикоррозионную стойкость соединений. Заказ на фасонные изделия выполняется отдельно, с точным указанием количества отдельных позиций.

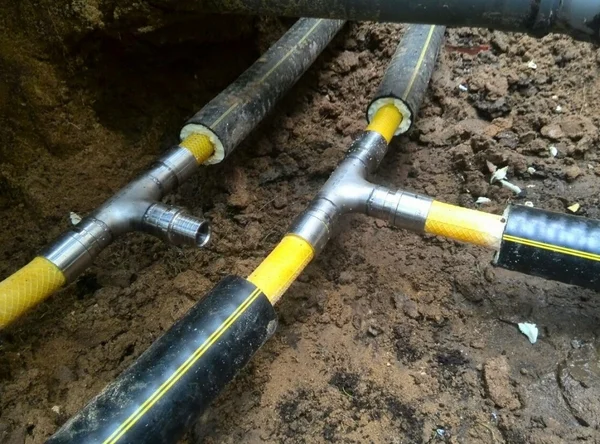

тройник обжимной Изопрофлекс

Тройник обжимной редукционный

Тройник обжимной редукционного типа предназначен для соединения гибких трубопроводов с разным сечением напорной трубы и представляет собой номенклатуру из 63 вариантов различных сечений. Также по специальному заказу возможно индивидуальное исполнение по размерам заказчика. Все фасонные изделия для монтажа Изопрофлекс изготовлены из нержавеющей стали и не подвержены коррозии в процессе эксплуатации. При заказе фитингов количество тройников и гильз указывается отдельно.

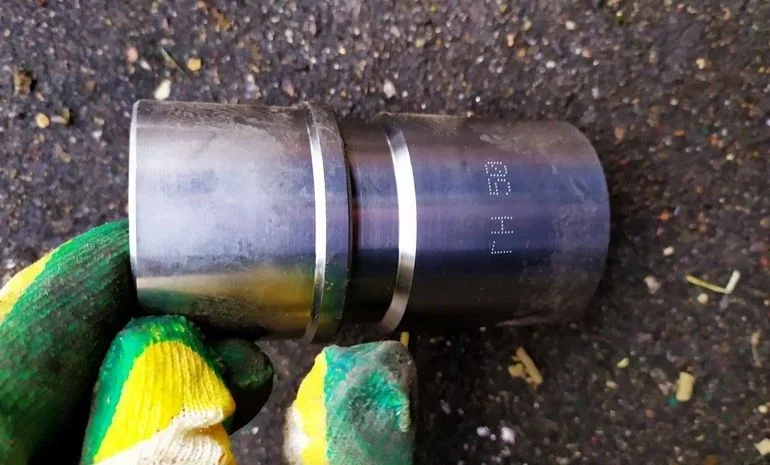

гильза Изопрофлекс

Гильза обжимная

Обжимные гильзы представляют собой полые профилированные цилиндры из нержавеющей или конструкционной стали необходимого диаметра, полная номенклатура которых включает в себя 9 позиций с типоразмерами от 50 до 225 мм. В процессе монтажа трубопроводов наружный размер металлической гильзы сжимается специальным инструментом, что обеспечивает качество и долговечность соединения Изопрофлекс. В качестве материала для изготовления обжимных гильз используется как конструкционная сталь 20 для фитингов под сварку, так и нержавеющие сплавы 08Х18Н10Т или 12Х18Н10Т для всех остальных фасонных изделий.

баннер трубы ТК Флекс

ООО «ТК ФЛЕКС» предлагает гибкие трубопроводы для водоснабжения и отопления Изопрофлекс с доставкой и монтажом. Гибкие изолированные трубы для теплотрассы можно прокладывать без стыков, без строительства каналов и легко огибать препятствия.

Дата публикации: 24.07.2024
