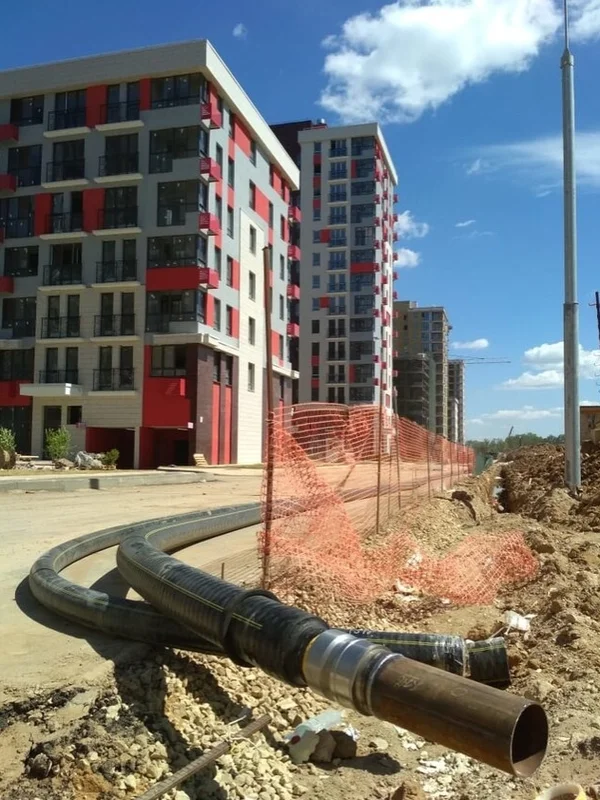

Расстояние от теплотрассы до здания

Нормативные расстояния между зданиями и тепловыми сетями предоставляют проектировщику возможность обеспечить необходимые критерии безопасности при проектировании и монтаже теплотрасс. Нормативы помогают избежать аварий как в самих теплосетях, так и исключить повреждение фундаментов зданий или сооружений.

Все необходимые нормативные расстояния приведены в СП 124.13330.2012, который является более поздней редакцией хорошо известного СНиП 41-02-2003 — Тепловые сети. Свод правил введен в действие введен приказом 280 Минрегиона России от 30 июня 2012 года. Действие стандарта распространяется на все тепловые сети (теплотрассы) центрального или индивидуального теплоснабжения от выходной запорной арматуры источников тепла до выходной арматуры центральных пунктов теплоснабжения и входной запорной арматуры индивидуальных тепловых пунктов.

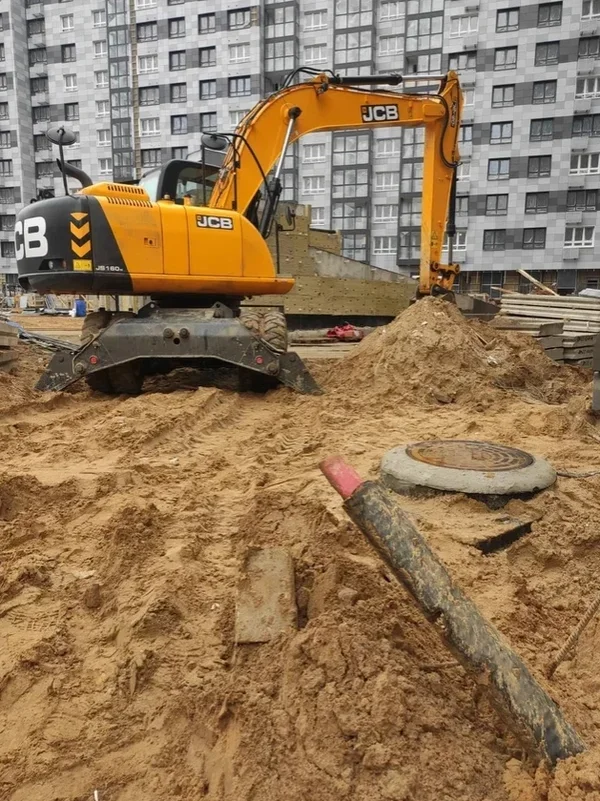

Нормативные расстояния от теплосетей до зданий и сооружений

Объектами нормирования выступают расстояния от зданий и сооружений как до самих теплотрасс, так и до объектов их инфраструктуры — насосных станций, теплопунктов, дренажных колодцев, павильонов и т.д.

Основные нормативные дистанции по горизонтали от зданий или сооружений до теплосетей приведены в таблице номер 3, Приложения А к СП 124.13330.2012. Нормативы приводятся отдельно для подземных теплотрасс и для тепловых сетей с прокладкой над землей.

Расстояния при монтаже в канале в не просадочных грунтах

Минимальные величины расстояний от фундаментов зданий и сооружений до элементов конструкции теплоцентрали при ее монтаже в канале или тоннеле в не просадочных грунтах:

• теплотрассы с трубами диаметром меньше 500 мм — 2 м;
• тепловые сети с трубами от 500 до 800 мм — 5 м;
• теплотрассы с диаметром трубы больше 900 мм — 8 м.

Расстояния при монтаже без канала с просадочными грунтами

При монтаже теплоцентралей с просадочными грунтами I типа минимальное расстояние составляет 5 метров для труб диаметром до 500 мм и 8 метров для всех остальных. Минимальные дистанции при монтаже теплоцентралей в непросадочных грунтах от фундамента здания до труб теплосети при бесканальном методе монтажа:

• для трубопроводов диаметром до 500 мм — 5 м;
• для теплотрасс с трубами от 500 до 800 мм — 7 м;
• для теплосетей с трубопроводами диаметром больше 800 мм — 9 м.

Для теплоцентралей бесканального метода прокладки с просадочными грунтами I типа:

• для трубопроводов с диаметрами труб меньше 100 мм — 5 м;
• тепловые трассы с трубами от 100 до 500 мм — 7 м;
• тепловые сети с трубопроводами диаметром от 500 до 800 мм — 8 м;
• теплотрассы с трубами диаметром больше 800 мм — 12 м.

Для теплотрасс надземной прокладки минимальная дистанция от зданий до трубопроводов диаметром меньше 200 мм составляет 10 метров. Для трубопроводов диаметром от 200 до 500 мм — 20 метров, а для труб диаметром от 500 до 1400 мм — 25 метров.

Также необходимо отметить, что при надземной прокладке временных теплосетей, срок эксплуатации которых не превышает 1 год, минимальная дистанция может быть уменьшено при соблюдении повышенных требований безопасности. К таким мерам относятся испытания на повышенное в 1,5 раза максимальное давление, стопроцентный контроль сварных швов и полностью укрытое расположение стальной запорной арматуры.

Нормативные расстояния от теплотрасс до инженерных сетей

Здания и сооружения являются не единственным источником нормирования минимальных дистанций от теплосетей. К другому комплексу нормирования относятся различные инженерные сети, расположение которых необходимо учитывать при проектировании центрального отопления.

Минимальные расстояния от подземных теплосетей до некоторых объектов инженерной инфраструктуры:

• до объектов бытовой или промышленной канализации — 1 м;
• до газопроводов с нормативным давлением до 0,6 МПа при прокладке теплотрасс в канале или траншее — 2 м;
• до газопроводов с давлением до 0,6 МПа при бесканальном монтаже теплосетей — 1,5 м;
• до электрических силовых кабелей с величиной напряжения меньше 35 кВ — 2 м;
• до поверхности оболочки труб водопровода — 1,5 м;
• до мачт и столбов уличного или наружного освещения и связи — 1 м;
• до опор электрической контактной сети трамваев или троллейбусов — 1 м.

При совместном строительстве теплотрасс с сетями инженерного назначения допускается снижение минимального промежутка от теплосети до труб водопровода или канализации до 0,8 м.
