Маркировка полипропиленовых труб для отопления, водоснабжения

Небольшой объем знаний о маркировке труб из полимерных материалов часто выручает как профессиональных монтажников, так и обычных владельцев квартир или загородных домов при проведении ремонта систем отопления или водоснабжения. Эти знания не требуют специального образования, а сама маркировка достаточно проста и понятна.

Главным отличием маркировки различных видов полимерных труб является их унификация и стандартизация, основными нормативными документами для которой выступают отечественные ГОСТы и европейские стандарты. Важным дополнением к сказанному является требование к иностранным производителям соблюдать отечественные стандарты по маркировке, при реализации трубной продукции через розничные сети.

Государственные стандарты маркировки

Одним из главных федеральных документов для маркировки пластиковых труб является ГОСТ 32415–2013 , который определяет основные технические условия для напорных труб из термополимеров, а также характеристики и маркировку фитингов и элементов соединения. Стандарт разработан для бытовых и промышленных отопительных систем, а также для систем водоснабжения.

Для маркировки многослойных трубопроводов предыдущий стандарт был дополнен ГОСТ Р 53630–2015, который определяет техусловия многослойных труб под напором для бытовых и промышленных систем отопления, ХВС И ГВС.

Основные типы полимеров для изготовления трубопроводов

Как обозначается полипропилен

На сегодняшний день существует несколько основных типов полимеров, которые являются основой производства трубной продукции для систем отопления, а также для систем снабжения холодной и горячей водой. Для обозначения разных видов полимерных труб принято использовать единые аббревиатуры, принятые в международных документах:

РЕ — все виды полиэтиленов;
PVC-U — поливинилхлорид не пластифицированный;
РР-Н — первый тип полипропилена на основе гомо полимеров;
РР-В — второй тип полипропилена на основе блока сополимеров;
PP-R — самый распространенный третий тип полипропилена на основе рандом сополимеров;
PP-RCT - полипропилен с рандомной основой и повышенным классом термостойкости с модифицированной кристаллической решеткой;
РЕ-Х — блок полиэтиленов со сшитой структурой кристаллической решетки;
РВ — полибутилен или более его распространенное название — полибутен;
PVC-C — хлорированная в инертной среде первичная форма поливинилхлорида — хлорполивинилхлорид;
PE-RT - полиэтилен с повышенным классом термостойкости.

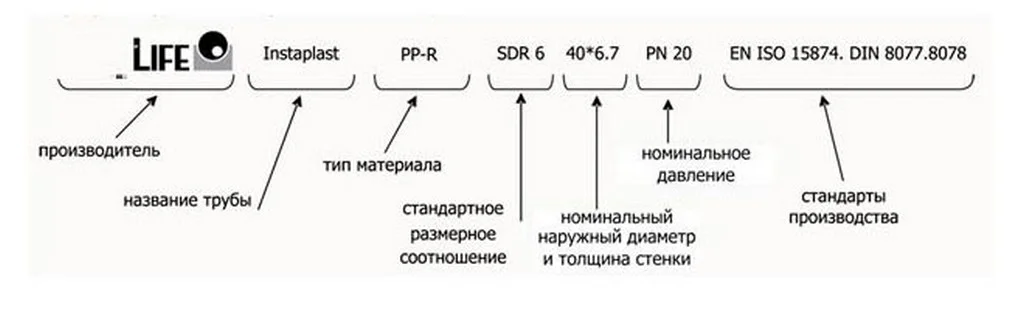

Маркировка пластиковых труб

Приведенные в списке сокращения для всех видов полимерных труб могут дополняться дополнительными буквами с расшифровкой их значения компаниями производителями.

Важные понятия при маркировке пластиковых труб

наружный или внешний диаметр полимерных трубопроводов приводится, как правило, в миллиметрах и нормируется ГОСТ 32415–2013. Типовые размеры указаны в таблицах для каждого типа изделий;
безразмерные коэффициенты S и SDR являются опосредованной характеристикой прочности и указывают на связь диаметра трубы с толщиной ее стенки. Коэффициенты S и SDR связаны между собой простейшей формулой — SDR=2S+1;
MRS — показатель минимальной гидростатической прочности, который определяется как эксплуатационная характеристика трубопровода при его постоянной работе в течение 50 лет;
уходящий в прошлое коэффициент PN показывает величину давления в барах, которое труба должна выдерживать в течение 50 лет. Для справки — 1 МПа соответствует 10 барам.

Нормативные требования к маркировке полимерных труб

Нормативные требования к нанесению маркировки на рабочую поверхность полимерных трубопроводов включает в себя несколько обязательных параметров, каждый из которых должен присутствовать в маркировочной надписи:

в качестве первого элемента обозначения должно присутствовать слово «труба», которое подразумевает однослойную или многослойную композицию материалов;
вторым элементом маркировки обычно указывается сокращение вида полимеров трубопровода. Для полиэтиленовых композиций типа PE указывается десятикратный параметр MRS, а для трубопроводов из сшитого полиэтилена РЕ-Х указывается тип сшивки;
следующими пунктами указывается безразмерный показатель SDR, а также геометрические значения диаметра и толщины трубы в миллиметрах. Все три показателя связаны между собой и имеют прямое отношение к прочности;
для труб из полимеров указывается так называемый класс эксплуатации и предельная величина рабочего давления. Его величина может указываться в Мегапаскалях (МПа);
для трубопроводов холодной воды из полиэтилена и ПВХ часто указывают показатель PN. Цифра после PN указывает на давление в барах, при котором труба проработает 50 лет с рабочей температурой +20 °С;
последним элементом маркировки обозначается ссылка на государственный стандарт - ГОСТ 32415–2013 или ГОСТ Р 53630–2015.

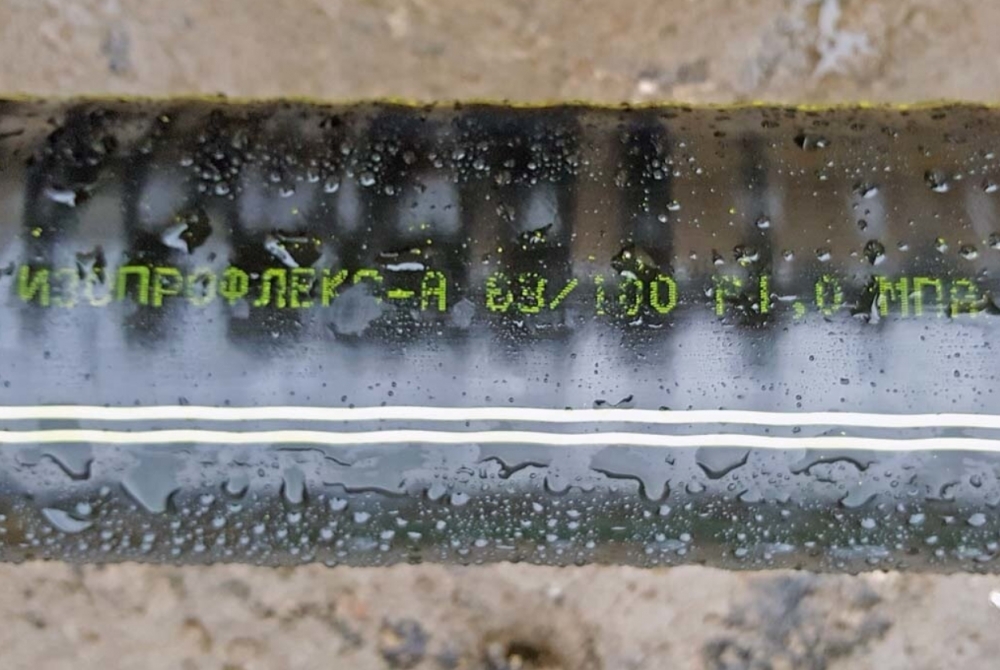

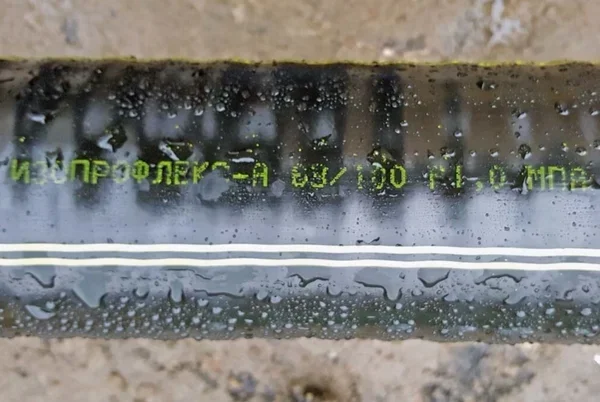

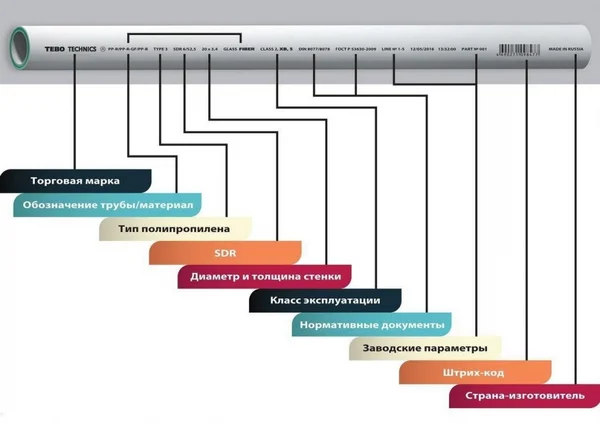

обозначение пластиковых труб

В качестве дополнительных элементов маркирования могут использоваться название производителя, соответствие международным стандартам, номер партии и дата выпуска изделия, а также отсылка к номеру или обозначению собственных технических условий, которые являются параметром качества для данного изделия.

Расшифровка аббревиатур на внешней поверхности трубопроводов

В качестве примеров рассмотрим два трубопровода известных производителей, расшифровка аббревиатур которых поможет понять общий принцип маркировки трубной продукции.

VALTEC PP-R SDR 11/ 20*1,9 class 1/1,0 МПа ГОСТ 32415–2013

VALTEC — название компании производителя пластиковых трубопроводов;
PP-R - указывает на то, что изделие изготовлено из полипропилена с рандомными сополимерами;
SDR 11 — значение коэффициента показывает отношение диаметра трубопровода к толщине его стенки;
20*1,9 — данная группа символов прямо указывает на диаметр трубы и толщину ее стенки;
class 1/1,0 МПа — первый класс эксплуатации подразумевает максимальное давление 1 МПа, что относит сферу применения трубопровода к системам водоснабжения;
ГОСТ 32415–2013 — название нормативного документа для однослойных трубопроводов из полимеров.

VALFEX PP-R-80 армированная стекловолокном PP-R PN20 SDR 7,4/S 3,2 Class 5/6 bar Class 1/13 bar — ГОСТ 53630–2015

VALFEX — имя торгового бренда компании производителя;
PP-R-80 Армированная стекловолокном PP-R — эта надпись указывает на многослойную полипропиленовую трубу на основе рандом сополимера с армированием стеклянным волокном;
PN20 — максимальное давление для трубопроводов этого типа составляет 20 бар при температуре воды +20 °С;
SDR 7,4 — отношение диаметра трубопровода к толщине его стенки составляет 7,4. Такая величина соответствует коэффициенту S — 3,2;
Class 5/6 bar Class 1/13 bar — это обозначение указывает на предельные величины давления для разных классов эксплуатации;
ГОСТ Р 53630–2015 — отсылка к стандарту на многослойные трубопроводы.

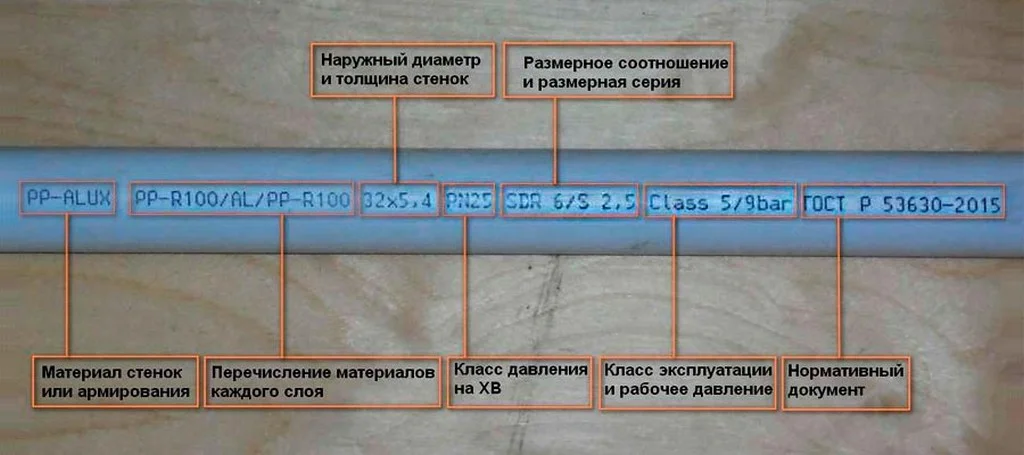

Маркировка пластиковых труб аббревиатура

Как определить класс трубы

Приводимый в аббревиатурах маркировки класс эксплуатации помогает быстро понять прямое назначение трубопровода и преимущественные области его эксплуатации:

класс или class ХВ — подразумевает трубопроводы только для обеспечения холодной водой, температурные и гидравлические параметры в которых не превышают минимальных величин;
класс или class 1 — трубы из термопластов для горячей или холодной воды с предельной температурой до 60 °С;
класс или class 2 — полимерные трубы для ГВС, максимальная температура в которых не может превышать 70 °С;
класс или class 4 — сходный по своим параметрам с третьим классом, но с более высокой температурой и давлением. Этот класс подразумевает работу не только с горячим водоснабжением, но и эксплуатацию в системах отопления с пониженной температурой отопительного контура;
класс или class 5 — трубы для отопительных систем с максимальными показателями температуры и давления.

Не сложно догадаться, что пятый класс является самым универсальным показателем, а трубопроводы этого класса могут использоваться во всех остальных. Стоит отметить, что данный класс является и самым дорогим, а его применение в более низких классах не всегда оправдано с чисто финансовой точки зрения.

Что означает красная полоса на полипропиленовой трубе

Многие производители наносят на внешнюю поверхность полипропиленовых трубопроводов дополнительную маркировку цветной полосой, которая помогает быстрее определиться с выбором при покупке в магазине или на оптовом складе. Из наиболее распространенных способов цветной маркировки отметим следующие:

красная полоса на внешней поверхности трубы соответствует показателю давления 20 бар — PN20. Такие трубопроводы подходят для горячего водоснабжения и систем отопления с теплыми полами;
синяя полоса на внешней поверхности ограничивает рабочее давление величиной 10 бар, что соответствует показателю PN10. Такие трубы используют для подачи холодной воды, а для отопительных систем или ГВС их лучше не применять.

Цветная маркировка не служит основанием для выбора, а лишь помогает определиться с нужной областью давления. Все основные технические параметры указываются в аббревиатуре труб, которые были разобраны выше.

Как выбрать трубу — несколько практических советов

для монтажа отопления и водоснабжения в частом доме хорошо подходят трубопроводы диаметром 20 или 25 мм. Толщина стенки должна соответствовать температурным и гидравлическим показателям проекта, а также расчетным напорным показателям насосного тракта;
для разводки труб высокотемпературного отопления лучше выбирать полипропилен с армирующим слоем из алюминия или стеклоткани. Армирование фольгой дополнительно формирует кислородный барьер, что положительно сказывается на долговечности элементов системы отопления;
для разводки холодного водоснабжения подходят практически любые полипропиленовые трубы, а основным параметром выбора является цена;
безразмерный показатель SDR хорошо помогает для первичной ориентации при выборе трубопровода с уже заданными показателями давления — чем меньше SDR, тем большую величину давления он выдерживает. Так для SDR 11 номинальное давление составляет 10 бар, а для SDR 5 — 25 бар;
при монтаже трубопроводов холодного водоснабжения всегда необходимо иметь в виду выпадение небольшого количества конденсата. В таких случаях монтаж лучше производить с небольшим зазором от стеновых конструкций с пониженной стойкостью к влаге — например из гипсокартона.
